図面や計算書で「μm」を「um」と書いていいのか。結論から申し上げると、正式には認められていません。μ（マイクロ）は国際単位系（SI）で定められた接頭語であり、u はその代用として規格上どこにも規定されていないからです。ただし、ギリシャ文字を扱えない古いシステムの都合で、現場では長く u が使われてきたのも事実です。
皆さんが本当に知りたいのは、「um と書いたら怒られるかどうか」ではないはずです。単位記号のどこまでが守るべきルールで、どこからが現場の慣習なのか。その線引きが分からないまま図面を出すことが不安なのだと思います。
この記事では、単位記号の正しい書き方を、SI と JIS の規定に沿って整理します。そのうえで、大文字と小文字を間違えると何倍ずれるのか、図面に単位記号を書くべき場面はどこかまで、具体的な数字でお伝えします。読み終えたときには、単位の書き方を後輩に説明できる状態になっているはずです。
図面の単位記号でμとuに迷うのは、皆さんだけではありません
誰も教えてくれないのに、間違えると恥ずかしい領域
機械設計の教育は、材料力学や製図法から始まります。ところが単位記号の書き方だけは、体系的に教わる機会がほとんどありません。にもかかわらず、間違えると「基本ができていない」と見られる。この非対称さが、聞きづらさを生んでいます。
しかも社内を見渡すと、書き方がバラバラです。ある先輩は「um」と書き、別の先輩は「μm」と書く。どちらも通っている以上、どちらが正しいのか判断できません。正解が2つあるように見える環境で、新人が迷わないほうが不自然でしょう。
私自身も、指摘されるまで意味が分かっていませんでした
私が20代の頃、強度計算書に「50KN」と書いて先輩に赤を入れられたことがあります。正しくは「50 kN」です。当時の私は「大文字か小文字かなんて、読めれば同じでは」と内心で思っていました。指摘の意味が本当に分かったのは、それから数年後です。
海外のサプライヤーへ出図した図面で、面粗さ指示のμmがフォント未対応で文字化けし、単位が読めない状態で届いたことがありました。先方は寸法欄の慣習に引きずられてミリメートルと解釈し、まったく現実的でない見積もりが返ってきました。単位の1文字が、見積もりを1000倍ずらしたのです。
単位を軽く見る人は、いつか桁を間違えます。

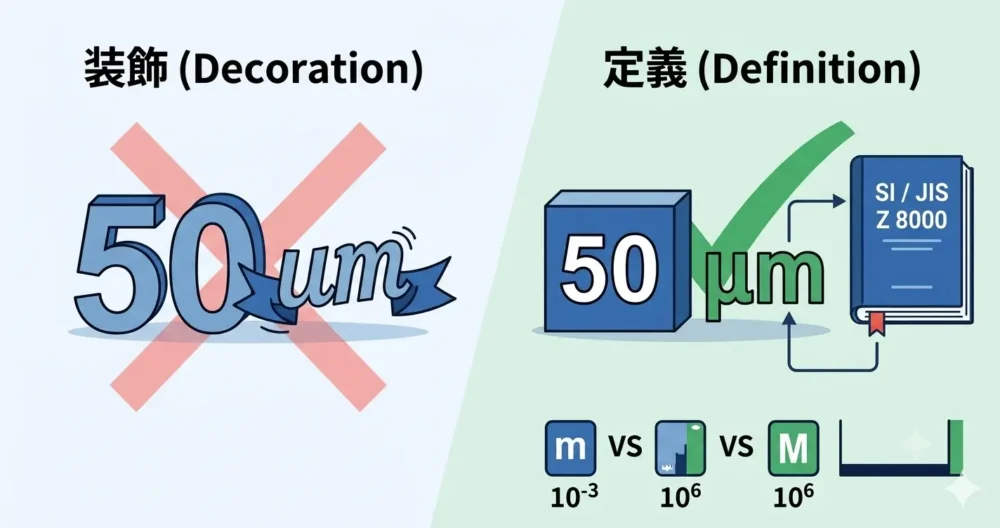

単位記号の本質は「装飾」ではなく「定義」にある
単位記号は文字ではなく、意味が一意に決まる記号
多くの方が、単位記号を「数値のうしろに付ける飾り」だと感じています。ここが誤解の出発点です。単位記号は、国際単位系（SI）によって意味が一意に定義された記号であり、日本では JIS Z 8000-1:2014（量及び単位―第1部：一般）がこれに対応しています。なお、以前使われていた JIS Z 8203:2000 は廃止され、この規格に置き換わりました。
定義された記号である以上、見た目が似ているという理由で別の文字に置き換えることはできません。u と μ は、人間の目には似ていても、規格の上ではまったく別物です。しかも u は、統一原子質量単位という別の単位の記号としても使われています。「um」と書いた瞬間、規格上は意味の通らない表記になってしまうのです。
大文字と小文字は「見た目」ではなく「倍率」の違い
単位記号でいちばん怖いのが、大文字と小文字の取り違えです。これは書式の問題ではなく、値そのものが変わる問題になります。
| 表記 | 読み方 | 意味 | 正しい表記との差 |
|---|---|---|---|
| mN | ミリニュートン | 10⁻³ N | MN と取り違えると10⁹倍 |
| MN | メガニュートン | 10⁶ N | mN と取り違えると10⁻⁹倍 |
| mPa | ミリパスカル | 10⁻³ Pa | MPa と取り違えると10⁹倍 |
| MPa | メガパスカル | 10⁶ Pa | 応力の標準的な単位 |
| kN | キロニュートン | 10³ N | 正しい表記 |
| KN | （規格上は存在しない） | K はケルビンで接頭語ではない | 誤記として扱われる |
| nm | ナノメートル | 10⁻⁹ m | Nm と取り違えると別次元の量 |
| Nm | ニュートンメートル | トルクの単位 | nm とは物理量そのものが違う |
表の下から2行に注目してください。nm と Nm は、桁が違うのではなく物理量が違います。長さとトルクを取り違えれば、計算そのものが成立しません。
大文字と小文字の使い分けには、覚えやすい境界があります。10⁶（メガ）以上の接頭語は大文字、10³（キロ）以下は小文字です。この一線だけ覚えておけば、実務で使う接頭語はほぼ判断できます。
実務で使う接頭語を整理する
機械設計で登場する接頭語は、実はそれほど多くありません。次の範囲を押さえておけば十分です。
| 接頭語 | 記号 | 倍率 | 機械設計での使用例 |
|---|---|---|---|
| ギガ | G | 10⁹ | GPa（縦弾性係数） |
| メガ | M | 10⁶ | MPa（応力・強度） |
| キロ | k | 10³ | kN（荷重）、kW（動力） |
| ミリ | m | 10⁻³ | mm（寸法）、mN·m（微小トルク） |
| マイクロ | μ | 10⁻⁶ | μm（面粗さ・幾何公差） |
| ナノ | n | 10⁻⁹ | nm（表面科学・光学） |
この6つが読めて書ければ、機械設計の実務で困る場面はほとんどなくなります。逆に言えば、この6つを曖昧にしたまま仕事を続けるのは危険だということです。
単位記号は文字ではなく、定義そのものです。

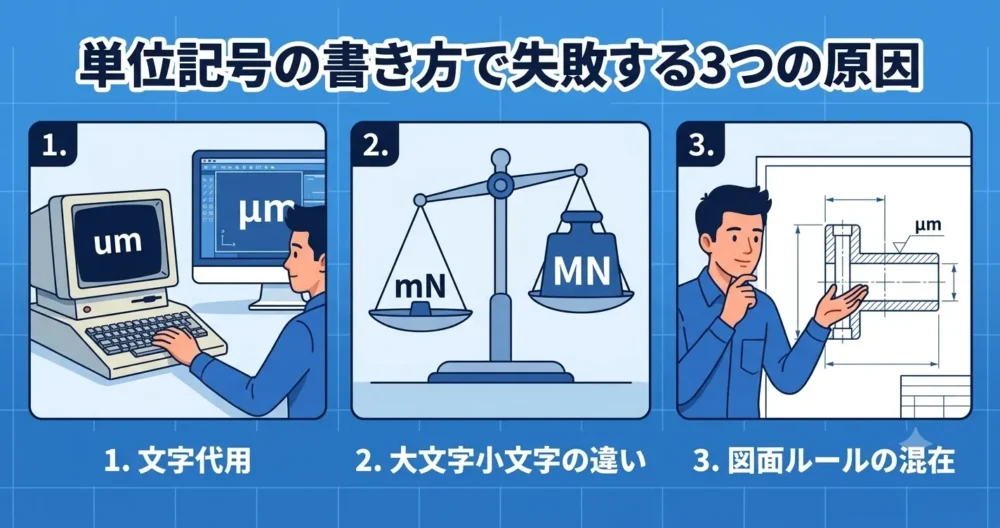

単位記号の書き方で失敗する3つの原因
原因1：単位記号を「入力できる文字」で代用してしまう
μ を u と書く習慣は、怠慢から生まれたわけではありません。歴史的な理由があります。
初期の CAD や CNC のプログラム、テキストベースの部品表は、ASCII と呼ばれる英数字だけの文字体系しか扱えませんでした。ギリシャ文字の μ は入力できず、形の似た u で代用するしかなかったのです。この時代の慣習が、環境が改善された今も残っています。
さらにややこしいのが、現在のコンピュータには見た目がほぼ同じ「μ」が2種類存在することです。ギリシャ文字のミュー（U+03BC）と、マイクロ記号（U+00B5）で、文字コードが違います。人間の目では区別できませんが、検索や置換、システム間のデータ受け渡しでは別の文字として扱われます。SI で単位に用いるのはギリシャ文字のミューのほうです。
原因2：大文字小文字の違いが「意味の違い」だと知らない
「読めれば同じ」という感覚は、日本語の中で仕事が完結している間は問題になりません。破綻するのは、社外や海外とやり取りする瞬間です。
たとえば SS400 の引張強さは 400 N/mm² です。これは 400 MPa と同じ値で、旧単位に直すと約 40.8 kgf/mm² になります。ここで MPa を mPa と書けば、値は10億分の1になります。人間なら「さすがにおかしい」と気づけますが、数値をそのまま取り込む計算システムや、単位を疑わない相手には気づけません。
設計計算では、桁を間違えても数式は成立してしまいます。だからこそ単位の誤記は、計算ミスより発見が遅れるのです。有効数字の扱いを含めた数値の丁寧さについては、有効数字の扱い方を整理した記事もあわせて読むと理解が深まります。
原因3：図面に単位を書くべきか書かざるべきかを知らない
意外に知られていないのが、図面では単位記号を「書かない」のが原則だという点です。
JIS B 0001:2019（機械製図）では、長さの寸法はミリメートルを単位とし、単位記号を付けないと定められています。図面に「50」とあれば、それは 50 mm です。一方で角度は度を単位とし、「30°」のように単位記号を付けます。
問題は、同じ図面の中に単位を書く欄と書かない欄が混在することです。整理すると次のようになります。
| 記入対象 | 単位 | 単位記号 | 記入例 |
|---|---|---|---|
| 長さ寸法 | mm | 付けない | 50 |
| 角度 | 度 | 付ける | 30° |
| mm以外の長さ | m、cm など | 必ず付ける | 1.5 m |
| 面粗さ（Ra） | μm | 数値のみが一般的 | Ra 1.6 |
| 材料強度の注記 | N/mm² または MPa | 付ける | 400 N/mm² |
この表を見ると、寸法欄の「50」は mm、面粗さの「1.6」は μm と、同じ図面上で単位の基準が変わっていることが分かります。初心者が図面を読み違える典型がここです。面粗さの読み取りに不安がある方は、面粗さRaの読み方を先に押さえておくと迷いません。
図面は読ませる書類ではなく、誤解の余地をなくす契約書です。

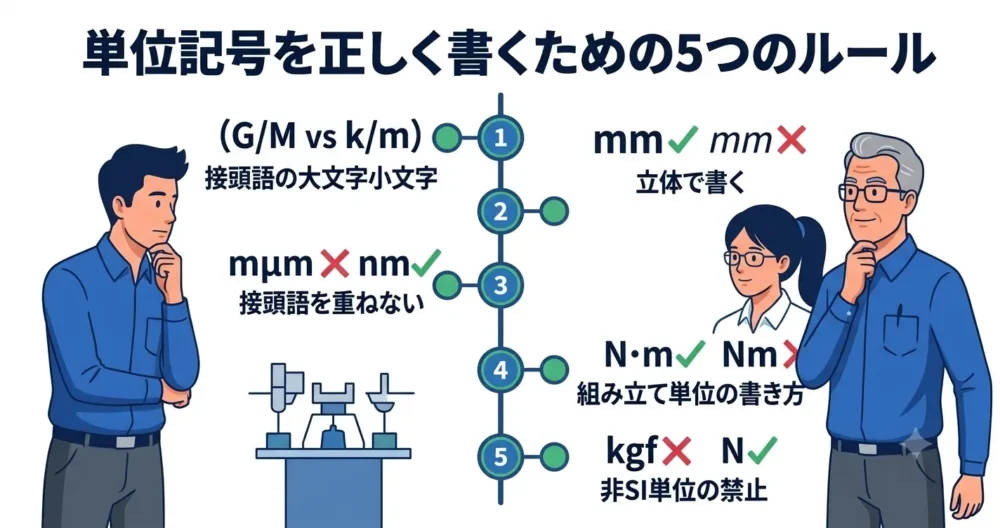

単位記号を正しく書くための5つのルール
ルール1：接頭語の大文字小文字を勝手に変えない
すでに述べたとおり、10⁶（メガ）以上は大文字、10³（キロ）以下は小文字です。この境界を動かさないことが第一のルールになります。
判断に迷ったときは、「その文字が単位記号として既に使われていないか」を確認してください。K はケルビン、N はニュートン、G はガウス系の記号として使われます。接頭語として大文字を使うときは、それが本当に接頭語なのかを一度疑う癖をつけると安全です。
ルール2：単位記号は立体で書き、複数形にせず、ピリオドを付けない
JIS Z 8000-1 では、単位記号の書式についても明確に定めています。守るべき点は次の4つです。
- 単位記号は常にローマン体（立体）で書きます。斜体は量記号に使う書式なので、単位には使いません
- 複数形にしません。「10 mms」は誤りで、正しくは「10 mm」です
- 記号のうしろにピリオドを付けません。文末を除き「10 mm.」とは書きません
- 数値と単位記号の間にはスペースを入れます。「10 mm」であって「10mm」ではありません
ただし、最後のスペースには実務上の例外があります。角度の度・分・秒（°、′、″）は数値に続けて詰めて書きます。また CAD の寸法記入では、スペースを入れない表示が慣習として定着しています。文書と図面で扱いが違う点は、覚えておくと混乱しません。
ルール3：接頭語を2つ重ねない
これも JIS Z 8000-1 に明記されています。複合した接頭語は使ってはならない、という規定です。
たとえば 10⁻⁹ m を表すとき、「mμm（ミリマイクロメートル）」とは書きません。正しくは「nm（ナノメートル）」です。接頭語は必ず1つだけ、というのが原則になります。
古い技術資料では複合接頭語を見かけることがありますが、現行規格では認められていません。既存図面を流用する際は、この点も確認対象に入れてください。
ルール4：組み立て単位は掛け算と割り算の書き方を守る
トルクや応力のように、複数の単位を組み合わせた単位を組み立て単位と呼びます。ここにも決まった書き方があります。
掛け算は、中黒（・）、半角ピリオド、またはスペースのいずれかで表します。つまりトルクの正式な表記は「N·m」「N m」であって、「Nm」は慣用にすぎません。詰めて書くと、前述のとおりナノメートル（nm）との混同を招きます。
割り算はスラッシュか負の指数で表しますが、ここに重要な制約があります。同じ式の中にスラッシュを2つ以上入れてはいけません。加速度を「m/s/s」と書くのは誤りで、正しくは「m/s²」または「m·s⁻²」です。分母が複雑になる場合は、括弧か負の指数を使って曖昧さをなくします。
機械設計でよく使う組み立て単位を整理しておきます。
| 量 | 正しい表記 | 避けたい表記 | 補足 |
|---|---|---|---|
| トルク | N·m | Nm、N-m | 詰めると nm と紛らわしい |
| 応力・圧力 | N/mm²、MPa | N/mm/mm | スラッシュは1つまで |
| 加速度 | m/s²、m·s⁻² | m/s/s | 二重スラッシュは不可 |
| 熱伝導率 | W/(m·K) | W/m/K | 分母は括弧でまとめる |
| 温度 | 20 ℃ | 20℃（原則はスペース） | 数値との間を空けるのが原則 |
表の最下段にある温度の扱いは、意見が分かれやすいところです。数値と単位記号の間を空けるという原則は摂氏度にも適用されますが、日本の図面や社内文書では詰めて書く慣習が根強く残っています。社内でどちらに揃えるかを決めておけば十分です。
ルール5：非SI単位を混ぜない
kgf（重量キログラム）や mmAq といった単位は、現在の日本では使えません。計量法により、取引または証明に用いる単位は SI へ移行することが定められ、力の kgf や応力の kgf/cm² は1999年9月30日の猶予期限をもって使用できなくなりました。
とはいえ、現場では今も換算が必要です。主要な換算を押さえておきましょう。
| 旧単位 | SI単位への換算 | 覚え方 |
|---|---|---|
| 1 kgf | 9.80665 N（約9.8 N） | 重力加速度をかける |
| 1 kgf/mm² | 約9.807 MPa | 力の換算と同じ係数 |
| 1 MPa | 1 N/mm² | 数値がそのまま一致する |
| 1 GPa | 1000 N/mm² | 縦弾性係数で使う |
3行目は特に便利です。MPa と N/mm² は数値が完全に一致するため、換算計算が不要になります。図面の材料注記で N/mm² 表記をよく見かけるのは、この扱いやすさが理由です。
ルールを覚えるのではなく、なぜそのルールがあるのかを覚えてください。

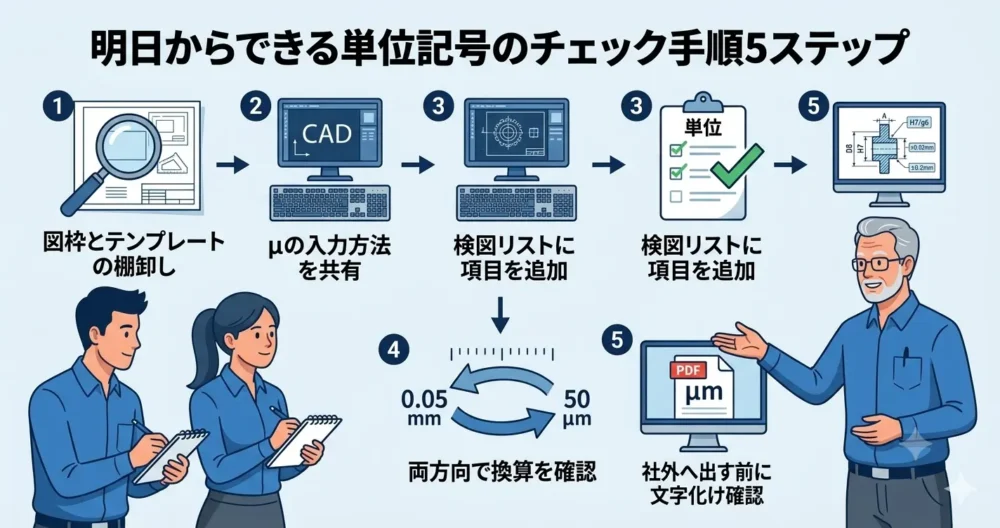

明日からできる単位記号のチェック手順5ステップ
ステップ1：自社の図枠とテンプレートを棚卸しする
まず、自分が普段使っている図枠、計算書テンプレート、部品表フォーマットを開いてください。単位記号がどう書かれているかを確認します。
見るべきポイントは3つです。
- μ が「u」で代用されていないか
- 大文字小文字が規格どおりか（KN、Mpa などの誤記がないか）
- 単位を書く欄と書かない欄のルールが明示されているか
テンプレートが間違っていると、全員が同じ間違いを再生産し続けます。個人の注意力で直すより、型を直すほうが確実です。
ステップ2：μの入力方法と使用文字を社内で1つに決める
μ の入力に迷って u で妥協するのが、代用表記の最大の発生源です。入力方法を決めて共有してください。
日本語入力なら「まいくろ」または「みゅー」で変換できます。文字コードは、SI に合わせてギリシャ文字のミューを使うと決めておくのが安全です。CAD側では、フォントが μ を持っているかを必ず確認してください。古い SHX フォントは対応していないことがあります。
なお JIS B 0001:2019 の改正では、CAD 環境を前提とした文字書体（CA形・CB形）が認められました。文字化けを避けたいなら、対応の確認された書体を選ぶことが実務上の解になります。
ステップ3：検図チェックリストに「単位」の項目を追加する
検図では寸法・公差・材質は必ず見ますが、単位を独立した項目として見る会社は多くありません。ここに1行足すだけで、発見率が変わります。
チェックする内容は次のとおりです。
- 接頭語の大文字小文字が正しいか
- 桁が1000倍・100万倍でずれていないか（0.05 と 50 の取り違えなど）
- mm 以外の単位を使っている箇所に、単位記号が明記されているか
- 非SI単位（kgf など）が残っていないか
私は自分の検図表に「単位」の欄を作ってから、桁違いの指摘を受ける回数がはっきり減りました。見る対象として名前が付いていない項目は、人間は本当に見落とします。
ステップ4：単位換算は必ず両方向で確認する
換算ミスを防ぐ実務的なコツは、一方向で計算して終わりにせず、逆算して元に戻すことです。よく使う換算を手元に置いておくと確実になります。
| 換算 | 値 | 実務での登場場面 |
|---|---|---|
| 0.05 mm | = 50 μm | 公差指示と面粗さの読み替え |
| 0.001 mm | = 1 μm | 幾何公差の桁確認 |
| Ra 1.6 μm | = 0.0016 mm | 面粗さを寸法感覚に直す |
| 400 N/mm² | = 400 MPa | SS400 の引張強さ |
| 206 GPa | = 206000 N/mm² | 鋼の縦弾性係数 |
表の最後の行は、たわみ計算で頻繁に使います。GPa のまま計算式に入れて桁を落とす失敗が多いので、N/mm² に統一してから計算する習慣をおすすめします。公差の数値をどう読むかに不安がある方は、公差表記の読み方もあわせて確認しておくと、桁の感覚が身につきます。
ステップ5：社外に出す前に文字化けを確認する
最後の関門が、データを社外に渡す瞬間です。自分の環境で正しく見えていても、相手の環境で崩れることがあります。
出図前に必ず PDF に変換して、μ や ° が正しく表示されているかを目視してください。特に海外へ出す場合、フォント環境が異なるため化ける確率が上がります。私が1000倍の見積もりを受け取ったのも、この確認を飛ばしたときでした。
どうしても μ が使えない伝達経路（NCプログラム、CSV、テキストメールなど）では、u で代用するのではなく、別の書き方に逃がすのが正解です。たとえば「50 um」ではなく「0.05 mm」と書けば、単位記号の問題そのものが消えます。単位を代用するのではなく、単位を変換してしまう。これが最も安全な回避策です。
検図で単位を見る人は、実は驚くほど少ないのです。
まとめ：単位記号は設計者の共通言語
図面の単位記号について、要点を整理します。
- μ を u と書くのは正式には認められていません。SI と JIS Z 8000-1:2014 に規定がなく、u は別の単位の記号としても使われるためです
- 接頭語の大文字小文字は倍率の違いです。10⁶（メガ）以上が大文字、10³（キロ）以下が小文字と覚えます
- mN と MN、mPa と MPa は10⁹倍違い、nm と Nm は物理量そのものが違います
- 図面では長さ寸法に単位記号を付けず（JIS B 0001:2019）、角度には°を付けます。mm 以外を使う場合は必ず明記します
- 組み立て単位は掛け算を中黒で表し（N·m）、スラッシュは1つまでです。加速度は m/s² であって m/s/s とは書きません
- kgf などの非SI単位は、計量法により1999年9月末をもって取引・証明に使えなくなりました。1 kgf ≒ 9.8 N、1 MPa = 1 N/mm² を押さえておきます
私が「50KN」を直されたとき、先輩は理由を説明してくれませんでした。今なら分かります。あれは書式の指摘ではなく、「君の書いたものは他人が読む」という指摘だったのです。設計図面は自分のメモではなく、加工先や検査部門、ときには海外の工場が読み取る文書です。読み手が誰であっても同じ意味に伝わることが、単位記号を守る唯一の理由になります。
設計者の言葉が通じるのは、単位という共通の土台があるからです。
