面粗さRa指示の正しい読み方と現場対策

「図面にはRa1.6と指示したのに、現場の粗さ測定器ではRa0.3〜0.9という結果が出てきた」「これは合格なのか不合格なのか、自分の判断に自信が持てない」——そんな経験はありませんか。図面に書いた数値と、現場で測った数値が一致しないと、自分の指示そのものが間違っていたのではないかと不安になりますよね。特に異動してきたばかりの方や、文系出身で技術用語に馴染みがないまま設計や技術営業の仕事を任された方にとっては、この小さなズレが「自分は本当にこの仕事に向いているのだろうか」という大きな不安につながってしまうこともあります。

私自身も設計者として駆け出しだった頃、面粗さの指示を「とりあえずRa1.6で」と機械的に書いていた時期がありました。ある日、品質保証の担当者から「この測定結果、本当に管理値に入っているんですか？」と聞かれ、答えられずに固まってしまったことを今でも覚えています。あのとき初めて、自分がRaという数値の「意味」をまったく理解せずに、ただの記号として使っていたことに気づいたのです。

面粗さの「数値」だけを見ていませんか？

面粗さのトラブルで本当に問題なのは、測定値が指示値からズレることそのものではありません。問題の本質は、設計者がRaという数値を「とりあえず指示する記号」として扱い、その数値が何を保証するためのものかを考えていないことにあります。

Ra1.6という指示は、単に「滑らかさの目安」ではなく、その面に求められる機能——摺動性、シール性、疲労強度、見栄えなど——から逆算して決まるべき数値です。ところが多くの現場では、過去の図面をコピーしたり、なんとなく「精密そうだから細かい数値を書く」といった運用がされており、結果として測定結果との食い違いが起きたときに、誰も根拠を説明できなくなってしまいます。数値の「読み方」を知らないまま指示を出すことは、自分でも理由のわからない約束を相手にしているのと同じです。この感覚を持てるかどうかが、初心者設計者と現場で信頼される設計者の分かれ道になります。

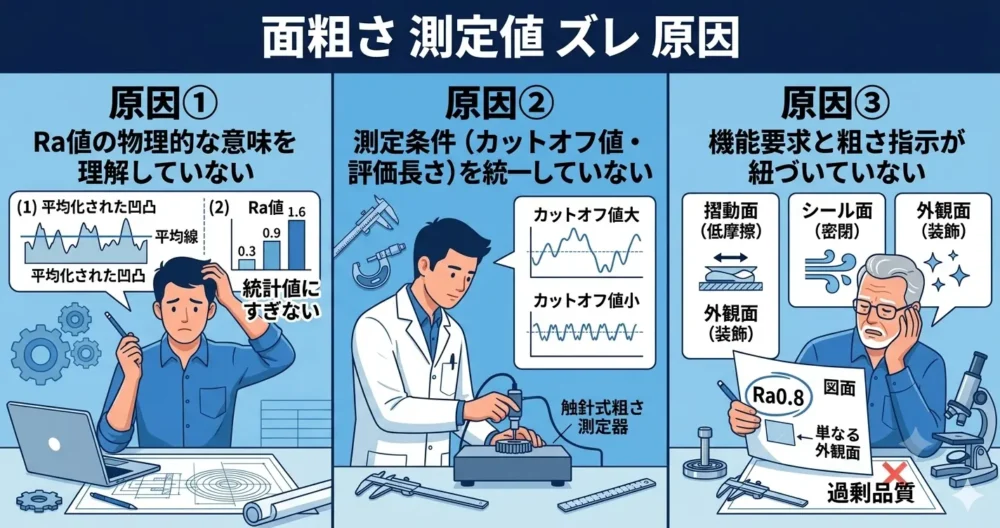

現場とズレる3つの原因

原因①：Ra値の物理的な意味を理解していない

Ra（算術平均粗さ）は、測定した凹凸の高さを基準線から平均化した値です。「Ra1.6」という数字は、表面の凹凸の平均的な大きさを示す統計値にすぎず、最大値でも最小値でもありません。そのため、測定範囲のどこを切り取るかによって、結果は0.3にも0.9にもばらつきます。この仕組みを知らないと、「指示値より低いから何でも合格」「指示値を超えたら即不合格」という短絡的な判断をしてしまい、加工現場との信頼関係を損ねる原因にもなります。

原因②：測定条件（カットオフ値・評価長さ）を統一していない

面粗さの測定結果は、測定器の設定——カットオフ値（粗さの長い周期成分をどこまで除外するか）や評価長さ、触針の先端径によって大きく変わります。図面にRaの数値だけを書いて、測定条件を指示していないことが、現場とのズレを生む最大の原因の一つです。同じ面でも、設定が違えば測定者ごとに異なる数値が出てきてもおかしくありません。実際、同じ部品を異なる測定器・異なる担当者が測ると、数値が2倍近く変わることも珍しくないのです。

原因③：機能要求と粗さ指示が紐づいていない

「なぜこの面はRa1.6なのか」を説明できる設計者は意外と少ないものです。摺動面なのか、シール面なのか、それとも単なる外観面なのか——機能によって本来必要な粗さは全く違います。この紐づけがないまま数値だけを引き継いでいくと、過剰品質によるコストアップや、逆に機能不足によるクレームのどちらにも転びかねません。私が以前担当した装置でも、外観面にまで摺動面と同じRa0.8を指示してしまい、加工コストが跳ね上がったうえに上司から「なぜそこまで精密にしたのか」と問われて答えられなかった経験があります。

Raを正しく使うための解決策

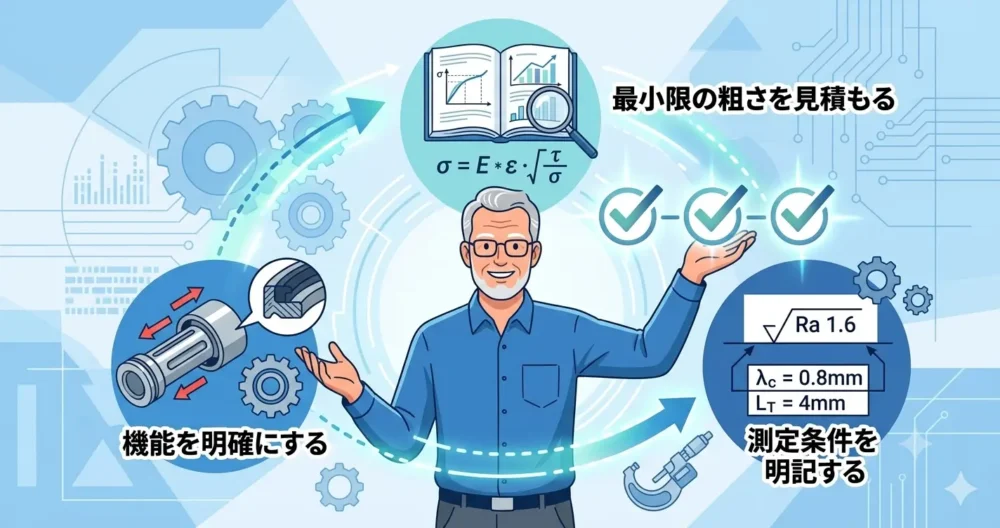

解決の第一歩は、Raを「コピーする数値」から「説明できる数値」に変えることです。具体的には、面粗さを指示する際に必ず次の3点を自分の中で確認する習慣をつけます。

1つ目は、その面の機能は何か（摺動・シール・外観・強度のいずれか）を明確にすることです。2つ目は、その機能を満たす最小限の粗さはどの程度かを、過去データや材料力学の知見から見積もることです。3つ目は、測定条件（カットオフ値・評価長さ）を図面または社内規格として明記し、現場と設計側で測定方法の前提をそろえることです。この3点を意識するだけで、現場の測定結果に対して「合格・不合格」の根拠を自分の言葉で説明できるようになります。根拠を説明できるということは、加工現場やお客様からの信頼を勝ち取る最大の武器にもなります。

今日からできる具体的アクション

知識として理解するだけでは、現場でのズレは解消されません。実際に手と目を動かして「数値の裏側」を体感することが、最短の理解への道です。

まず、社内にある粗さ測定器を使って、同じ面を測定位置やカットオフ値を変えて3回測ってみてください。私自身もこれを実際にやってみたとき、同じ面でもRa0.4からRa1.1まで結果が振れることに驚き、それ以来「Raは幅で考えるもの」という感覚が身につきました。

次に、自分が過去に書いた図面を1枚取り出し、それぞれの面粗さ指示の理由を後付けでも説明できるか確認してみましょう。説明できない指示があれば、それは見直しの対象です。

さらに、機能別の粗さ基準（摺動面はRa0.8以下、外観面はRa3.2程度など）を自分なりに整理した一覧表を作っておくと、次回以降の図面作成のスピードと説得力が大きく変わります。一覧表は最初は簡単なメモで構いません。経験を積むごとに自分だけのノウハウ集として育っていきます。

最後に、測定条件をすり合わせるために、品質保証や加工現場の担当者と一度「このRa指示、どうやって測っていますか」と直接対話する機会を作ることをおすすめします。図面の上だけで完結させず、現場の声を取り入れることが、実務で通用する設計者への近道です。私自身、現場に足を運んで測定の様子を見せてもらったことで、教科書には書かれていない「あるあるのズレ」を知ることができ、それ以降の図面指示の精度が大きく上がりました。

まとめ：面粗さを理解すれば、設計はもっと自由になる

面粗さのRa指示は、単なる「お作法」ではなく、機能・コスト・現場の測定条件のすべてをつなぐ重要な接点です。数値の意味を理解し、根拠を説明できるようになれば、過剰品質によるコスト増も、機能不足によるクレームも防げるようになります。最初は私自身も数値に振り回されるばかりでしたが、原理を理解してからは、現場との会話も格段にスムーズになり、図面に対する自信も少しずつ持てるようになりました。
