結論からお伝えすると、金属は曲げたり叩いたりして変形させるほど、その部分だけ硬く、そして脆くなっていきます。これを「加工硬化」と呼びます。皆さんは、針金ハンガーを同じ場所で何度も曲げ伸ばししていたら、急にポキッと折れてしまった経験はありませんか。この記事では、機械設計者として金属材料の性質と向き合ってきた私が、加工硬化が起きる理由と、設計の現場でこの知識をどう活かせば良いのかを、具体例とともに解説します。
「曲げ加工の指示は出せるけれど、なぜ材料が割れたり硬くなったりするのか、原理までは説明できない」という悩みは、機械設計を学び始めたばかりの方だけでなく、文系出身で技術営業として機械知識を学び直している方にも共通する壁です。読み終える頃には、金属が硬くなる仕組みが理解でき、図面や工程指示にその知識を反映できるようになっているはずです。
曲げた部分だけ硬くなる、何度も曲げていたら急に折れた——そんな経験はありませんか
金属部品を扱っているとき、こんな場面に心当たりはないでしょうか。
針金や薄い板を手で曲げているとき、最初は柔らかく感じていたのに、同じ場所を繰り返し曲げ伸ばししているうちに、だんだん曲げるための力が要るようになり、最後はあっけなく折れてしまう。あるいは、銅線やアルミ板を万力で曲げ加工したところ、狙った角度よりも硬くて曲がりにくく、無理に力を加えたら割れが入ってしまった。設計図面の上では「ただ曲げるだけ」の単純な指示のはずなのに、現場では思わぬ抵抗にぶつかることがあります。
私自身も、駆け出しの頃に銅板を使った治具を作ろうとして、同じ箇所を何度も曲げ直しているうちに、材料が急に割れてしまった経験があります。最初は「不良品を掴んだのか」と思いましたが、後になって、それが金属そのものの性質による、ごく当たり前の現象だと知りました。
もう一つ印象に残っているのは、アルミ板を試作段階で曲げ加工していたときのことです。図面通りの角度に一度で仕上げようとして少しずつ曲げ角度を調整していたのですが、微調整のために同じ箇所を数回にわたって曲げ直したところ、最後の一押しで割れが入ってしまいました。材料の板厚も曲げ半径も図面上は問題ない設定だったにもかかわらず、「調整のための曲げ直し」という工程そのものが、材料を硬く脆くしていたのです。当時はこの現象の名前すら知らず、ただ「アルミは気難しい材料だ」という漠然とした印象だけが残りました。
曲げるたびに材料が硬くなっていくという感覚がないまま設計や作業を進めると、「なぜか割れる」「なぜか硬くて曲がらない」という現象に何度も足をすくわれることになります。 まずは、この現象の正体を正しく理解するところから始めましょう。

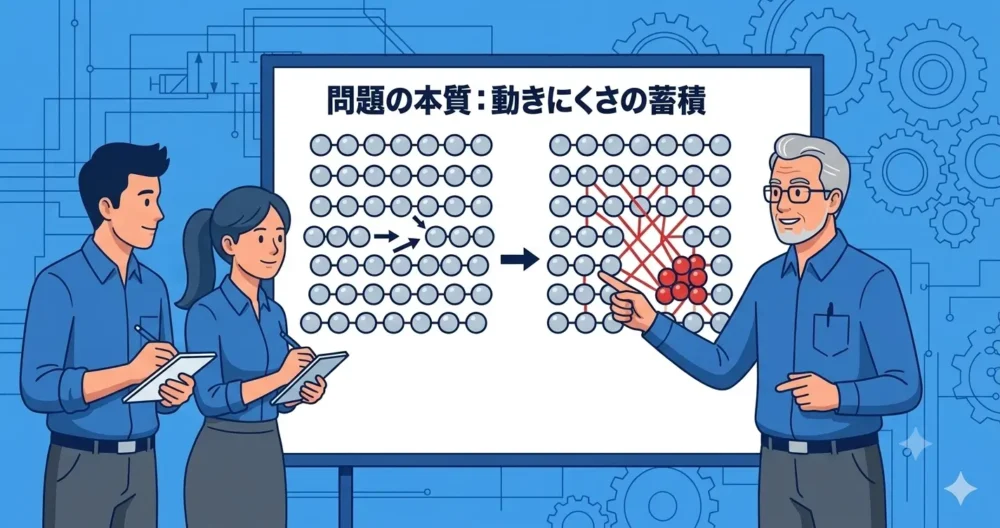

問題の本質：金属は変形するほど、内部で「動きにくさ」を蓄積していく
なぜ、金属は曲げたり叩いたりするほど硬くなっていくのでしょうか。ここを「そういうものだから」で片付けてしまうと、設計や加工の判断で同じ失敗を繰り返すことになります。
金属の内部は、規則正しく並んだ原子の格子でできています。この格子には、もともと「転位」と呼ばれる微小なズレや欠陥が無数に存在しています。金属を曲げたり叩いたりして塑性変形させると、この転位が格子の中を動き回ることで、金属全体としての形が変わっていきます。ところが、変形が進むにつれて転位の数がどんどん増え、互いに動きを邪魔し合うようになります。転位同士が絡み合って動きにくくなった状態こそが「加工硬化」の正体です。
身近な例で言えば、銅は比較的柔らかく、ハンマーで叩けば延びていく金属ですが、叩き続けてある程度まで延びると、内部で転位が絡み合って動きにくくなり、それ以上は硬くなって延びにくくなります。無理に叩き続ければ、柔軟性を失った部分に亀裂が入ってしまいます。
加工硬化とは、金属が「これ以上は簡単に形を変えさせない」と内部から抵抗し始める現象です。 この抵抗を理解せずに曲げ加工や成形加工を指示すると、材料の限界を超えて割れを引き起こしてしまいます。

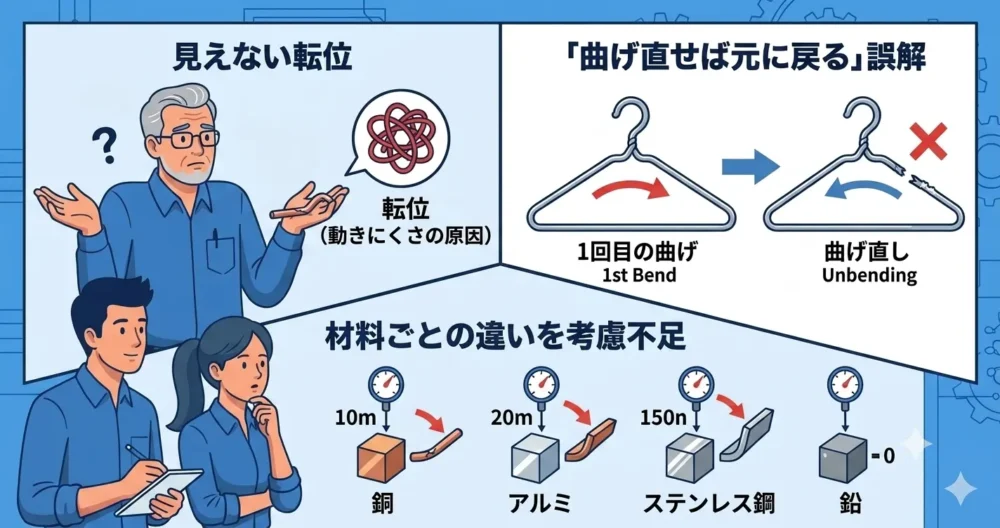

加工硬化への理解が不足する3つの原因
設計や加工の現場で加工硬化を見落としてしまう背景には、大きく3つの原因があります。
原因①：転位という目に見えない現象のため、実感が持ちにくい
加工硬化のメカニズムは、原子スケールの転位という目に見えない現象で説明されます。強度計算や公差のように数値として扱いやすい概念ではないため、「知識としては知っているが、設計判断に反映できていない」という状態に陥りやすいのです。曲げ加工の指示を出すときに、頭の中に「この材料は今、内部でどれだけ硬くなっているか」というイメージを持てているかどうかが、加工硬化を意識できているかどうかの分かれ目になります。
引張試験の結果を見ても、この実感の持ちにくさがよく分かります。金属を引っ張り続けると、変形が進むにつれて必要な力がじわじわと大きくなっていきますが、この「変形させにくくなっていく」という現象そのものが加工硬化です。グラフの数値としては見えていても、それが自分の手元で曲げている材料の中で今まさに起きていると結びつけて考えられる人は、決して多くありません。
原因②：「曲げ直せば元に戻る」という誤解
2つ目は、多くの人が最初に陥りやすい誤解です。曲げた部分を反対方向に曲げ直せば、元の柔らかい状態に戻ると考えてしまいがちですが、実際には逆です。曲げ戻す動作もまた塑性変形の一種であり、加工硬化はさらに進みます。同じ場所を曲げては戻し、曲げては戻しを繰り返すと、その箇所はどんどん硬く脆くなり、最終的には破断に至ります。針金ハンガーが繰り返しの曲げ伸ばしで折れてしまうのは、まさにこの現象です。
一度硬化した金属を柔らかい状態に戻すには、曲げ直すのではなく、後述する「焼鈍」という熱処理が必要になります。この違いを知らないまま「硬くなったから、逆に曲げて調整しよう」と作業を続けると、かえって破断のリスクを高めてしまいます。
原因③：材料ごとに加工硬化のしやすさが違うことを考慮していない
3つ目は、材料選定の場面で見落とされがちな観点です。すべての金属が同じように加工硬化するわけではありません。銅やアルミニウム、オーステナイト系ステンレス鋼などは加工硬化を起こしやすい材料として知られている一方、鉛のように常温でも再結晶が進みやすく、加工硬化がほとんど蓄積しない材料もあります。
同じ「金属を曲げる」という作業でも、材料によって許容できる曲げ回数や曲げ半径の限界はまったく異なります。この違いを考慮せずに「以前この材料で問題なかったから、今回も同じ条件で大丈夫だろう」と判断してしまうと、材料を変えた途端に割れやクラックが発生する、という事態を招きかねません。
とくに注意したいのが、オーステナイト系ステンレス鋼です。SUS304のようなオーステナイト系ステンレスは、加工硬化がきわめて起こりやすい材料として知られています。冷間で曲げたり絞ったりするたびに急激に硬さが増していくため、切削加工の現場でも「刃物が入りにくくなる」「表面だけが硬化して工具の摩耗が早まる」といった形で加工硬化の影響が表れます。同じステンレスでも快削性を高めたSUS303とでは挙動が異なるため、材料記号だけで判断せず、その材料が持つ加工硬化の特性まで踏み込んで理解しておくことが欠かせません。

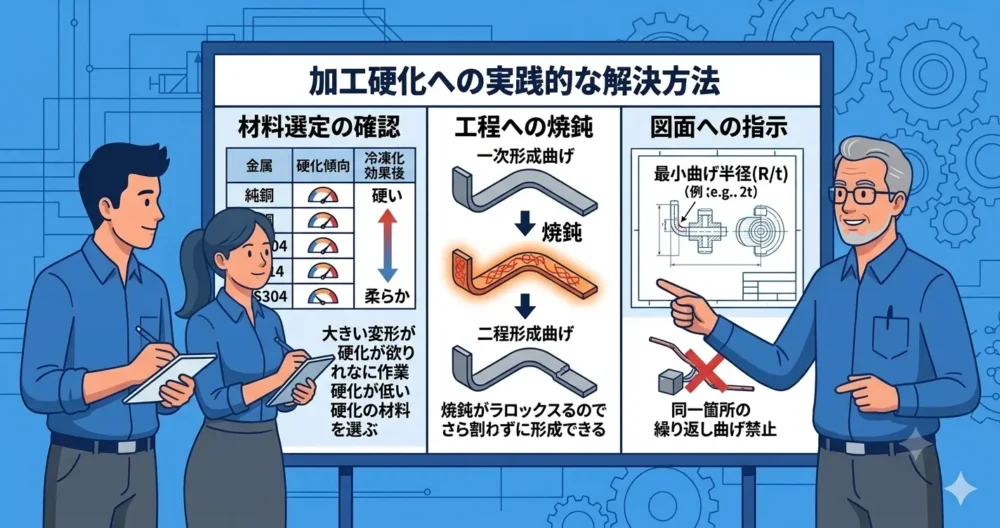

加工硬化を踏まえた実践的な解決方法
原因が分かれば、対策は難しくありません。材料選定・工程設計・図面指示という3つの切り口で、順番に見ていきましょう。
解決策①：材料選定の段階で「加工硬化のしやすさ」を確認する
まず着手すべきは、材料を選ぶ段階です。曲げ加工やプレス加工を前提とする部品には、加工硬化が少なく延性に優れた材料を選ぶか、あるいは加工硬化を前提とした工程設計を組むかを、あらかじめ判断しておく必要があります。代表的な金属の加工硬化のしやすさを表に整理しました。
| 金属 | 加工硬化のしやすさ | 設計・加工時の注意点 |
|---|---|---|
| 純銅 | しやすい | 繰り返し曲げ・絞り加工には焼鈍を挟む工程を検討する |
| アルミニウム | しやすい | 薄板の曲げ加工では、曲げ半径を材料厚みに対して十分に取る |
| オーステナイト系ステンレス鋼（SUS304など） | 非常にしやすい | 冷間加工で強度が上がる一方、加工中の割れに注意する |
| 一般構造用鋼（SS400など） | 中程度 | 極端な非対称形状への曲げ込みは避ける |
| 鉛 | しにくい | 常温でも再結晶が進みやすく、加工硬化が蓄積しにくい |
加工硬化のしやすさを知っているかどうかは、材料を選ぶ段階で「この材料でこの曲げ加工は無理がないか」を判断できるかどうかに直結します。 ステンレス材の選定についてはSUS303とSUS304の違いと正しい選び方でも詳しく解説していますので、あわせて読んでおくと理解が深まります。
解決策②：曲げ加工の工程に、焼鈍を組み込む選択肢を持つ
2つ目は、加工工程の設計です。深い絞り加工や複雑な曲げ形状など、材料に大きな塑性変形を求める工程では、一度の加工で仕上げるのではなく、途中で「焼鈍」を挟む工程分割が有効です。
焼鈍とは、金属を再結晶温度以上まで加熱し、絡み合った転位を整理し直すことで、材料を柔らかい状態に戻す熱処理のことです。たとえば銅であれば、一般的に400〜600℃程度まで加熱してから徐冷することで、加工硬化した部分が元の柔らかさに近い状態まで戻ります。深い曲げや複数回の絞り加工が必要な部品では、「粗加工→焼鈍→仕上げ加工」という工程を組むことで、材料を割らずに目的の形状まで持っていくことができます。
「一度に無理に曲げ切る」よりも「途中で材料を休ませる」ほうが、結果的に手戻りが少なくなるというのが、加工現場で積み重ねてきた実感です。この考え方は、残留応力とは？削ると反る理由と対策で解説した「荒加工と仕上げの間に一呼吸置く」という発想とも共通しています。
解決策③：図面・工程指示に「曲げ半径」と「繰り返し曲げの禁止」を明記する
3つ目は、設計者としてできる対策です。曲げ加工を伴う部品の図面には、最小曲げ半径を材料厚みとの関係で明記し、あわせて「同一箇所への繰り返し曲げ・曲げ戻しを行わないこと」を工程指示に盛り込んでおくことが有効です。
図面や工程指示書に盛り込むべき項目を整理すると、次のとおりです。
- 材料厚みに対する最小曲げ半径の指定
- 同一箇所への繰り返し曲げ・曲げ戻しの禁止
- 深い曲げ・絞り加工を伴う場合は、焼鈍工程を挟む位置
- 加工硬化しやすい材料を使う場合の、割れ確認のタイミング
「図面に書いていないことは、現場ではやってもらえない」という前提で、加工硬化に関する情報も漏らさず書き込む姿勢を持ちましょう。 板金部品の曲げ角度がばらつく原因についても、板金曲げ加工で角度がバラつく原因と対策で詳しく扱っていますので、あわせて確認しておくと、曲げ加工まわりの理解がさらに深まります。

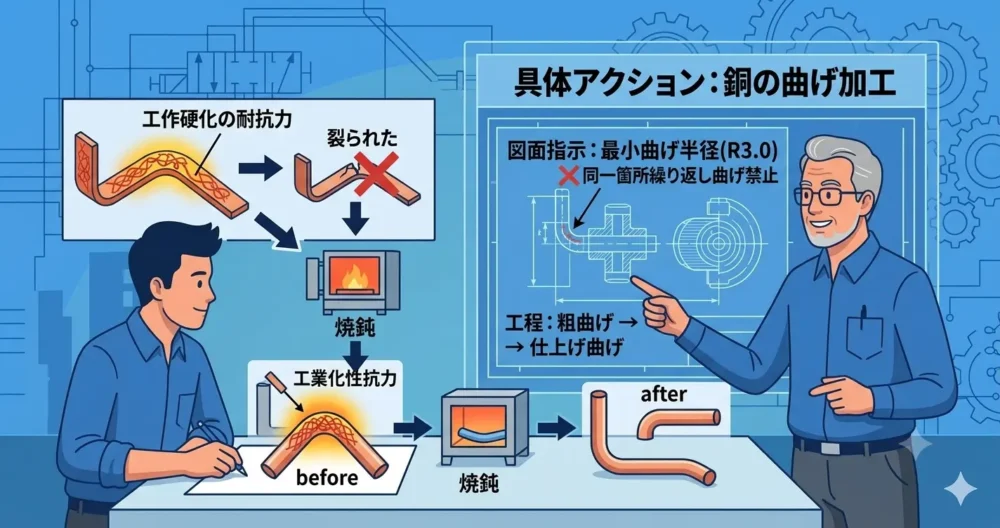

具体アクション：銅の曲げ加工を例に、加工硬化の知識を設計に落とし込む
ここまでの内容を、具体的な材料を題材にもう一段深く掘り下げてみます。題材にするのは、加工硬化の代表例としてよく取り上げられる銅です。
銅は比較的柔らかく、加工しやすい金属として知られていますが、ハンマーで叩いたり、繰り返し曲げたりするうちに、内部の転位が絡み合って徐々に硬くなっていきます。ある程度まで硬化が進むと、それ以上は同じ力で変形させることが難しくなり、無理に加工を続けると割れてしまいます。この状態になった銅を再び柔らかくするには、曲げ直すのではなく、再結晶温度以上まで加熱し、冷えてから使うという手順を踏む必要があります。加熱と冷却を挟むことで、絡み合っていた転位が整理し直され、また柔らかい状態から加工を始められるようになるのです。
この原理を知っていれば、設計段階で次のような判断ができるようになります。
- 深い曲げ加工や複雑な絞り加工が必要な銅・アルミ部品では、一度の工程で仕上げず、焼鈍を挟む工程を前提に設計できる
- 「曲げ直せば元に戻る」という誤解を避け、同一箇所への繰り返し曲げを避ける形状・工程を選べる
- 材料ごとの加工硬化のしやすさを踏まえて、量産部品の材料選定における割れリスクを事前に見積もれる
- 逆に、加工硬化を積極的に利用して、冷間加工だけで強度を高めるという設計判断も選択肢に持てる
反対にこの原理を知らないまま図面や工程を組んでしまうと、「なぜこの材料は加工の途中で割れるのか」が分からず、原因究明に時間がかかってしまいます。知識があるかないかで、同じ材料・同じ形状を見たときに引ける設計と工程の選択肢の数がまったく変わってくる。 これが、加工硬化を理解している設計者と理解していない設計者の最大の違いです。
なお、加工硬化は必ずしも悪者というわけではありません。冷間圧延や冷間引抜きといった加工法は、あえて加工硬化を利用して、熱処理なしに材料の強度を高める目的で使われています。「硬くなる」という現象を、避けるべきリスクとしてだけでなく、活用できる特性として捉える視点を持てるかどうかも、設計者としての引き出しの多さにつながります。
今日からできる加工硬化アクションプラン
最後に、ここまでの内容を今日から実践できるステップに落とし込みます。
- 今日：手元にある曲げ加工部品の図面を1枚選び、最小曲げ半径と材料の加工硬化のしやすさが対応しているかを確認してみてください。曲げ半径の根拠を説明できない箇所が、今の自分に足りていない知識です。
- 今週：加工担当者に「この材料を曲げるとき、何回まで曲げ直しても大丈夫ですか」と質問してみましょう。現場の感覚として持っている許容回数を聞くだけで、実践的な知識が手に入ります。
- 今月：過去に割れやクラックが発生した部品の記録を見直し、同一箇所への繰り返し曲げや、加工硬化しやすい材料が使われていなかったかを確認してみてください。
- 3ヶ月以内：曲げ加工を伴う部品の図面テンプレートに、最小曲げ半径・繰り返し曲げの禁止・焼鈍工程の要否を確認する項目を正式に組み込みましょう。
こうして段階的に加工硬化への理解を積み上げていくと、材料が割れる前に「そろそろ限界が近い」と先回りして判断できる設計者に近づいていきます。
まとめ：加工硬化は、材料が発している「変形の限界」のサイン
金属を曲げたり叩いたりするほど硬くなっていく現象は、内部の転位が絡み合い、動きにくくなっていくことで起こります。要点を振り返ります。
- 問題の本質は、金属が塑性変形するほど内部の転位が増え、それ以上の変形に抵抗するようになること
- 原因は①転位という目に見えない現象で実感が持ちにくいこと ②「曲げ直せば元に戻る」という誤解 ③材料ごとの加工硬化のしやすさを考慮していないことの3つ
- 解決策は①材料選定時に加工硬化のしやすさを確認する ②焼鈍を挟む工程設計の選択肢を持つ ③図面に曲げ半径と繰り返し曲げ禁止を明記することの3つ
私自身、銅板が急に割れた経験をきっかけに加工硬化のメカニズムを学び直してから、曲げ加工の図面を描くときに「この材料は、この曲げ方でどこまで耐えられるか」を先回りして考えられるようになりました。今では、割れやクラックが起きる前に、工程の組み方や材料選定の時点で対策を打てることが増えています。
加工硬化は、材料が「もう限界が近い」と伝えてくれているサインです。 その声を読み取れる設計者になれば、割れや破断のトラブルへの対応力は確実に一段上がります。
