手元のステンレス部品に磁石を当てたら、くっつくものとくっつかないものがあった。結論から申し上げます。ステンレスは磁石につくものとつかないものの両方が存在し、磁石で材質を判定することはできません。しかも SUS304 のように本来は磁石につかない鋼種でも、曲げや絞りといった加工を受けた場所だけが磁石につくようになります。
皆さんが不安に感じているのは、おそらく「これは偽物のステンレスではないか」という点だと思います。しかし磁石につくステンレスは不良品でも粗悪品でもありません。むしろ規格上は、磁性を持つステンレスのほうが種類としては多いのです。
この記事では、ステンレスと磁石の関係を結晶組織のレベルから解説します。そのうえで、SUS304 が加工で磁性を帯びる仕組み、磁性が問題になる設計とならない設計の切り分け、そして材質を正しく確認する方法までお伝えします。読み終えたときには、現場の「材質が違うのでは」という声に、根拠を持って答えられる状態になっているはずです。
ステンレスが磁石につくと不安になるのは、皆さんだけではありません
「ステンレスは磁石につかない」という説明が混乱の出発点
学校でも現場でも、ステンレスは「磁石につかない金属」として紹介されがちです。この単純化された説明が、後々の混乱をすべて生んでいます。
実際に手を動かすと、説明と現実が合いません。厨房で使っているボウルは磁石がつくのに、配管のフランジはつかない。同じ図面で作った部品なのに、当てる場所によって反応が変わる。ここで「自分の理解が間違っているのか、材料が間違っているのか」が分からなくなるわけです。
私自身も、現場からのクレームで冷や汗をかきました
私が担当した装置で、SUS304 指定の板金カバーを納入したときのことです。組立現場の作業者から「このカバー、磁石がつきます。SUS304 じゃないんじゃないですか」と指摘を受けました。
確認すると、確かに曲げの R 部には磁石がつきます。ところが平らな面はまったくつきません。材料商社にミルシートを取り寄せて成分を確認したところ、まぎれもなく SUS304 でした。材質は正しかったのです。私はその場で理由を説明できず、回答までに2日かかりました。
磁石がつくかどうかで材質を決めた瞬間、判断の根拠は失われます。
問題の本質：磁石でステンレスの材質は判定できない
磁性を決めているのは「組織」であって「ステンレスかどうか」ではない
ステンレスとは、クロムを一定量以上含んだ錆びにくい鋼の総称であり、単一の材料名ではありません。JIS に規定されているステンレス鋼種は 100 種類を超えます。
そして磁性の有無は、鋼種の名前ではなく内部の結晶組織で決まります。金属の原子が面心立方構造（fcc）で並んでいれば非磁性、体心立方構造（bcc）で並んでいれば強磁性になります。ステンレスは系統によってこの並び方が違うため、磁石への反応も系統ごとに変わるのです。
系統別に整理すると、磁石につくほうが多数派
ステンレスを系統別に並べると、状況がはっきりします。
| 系統 | 代表鋼種 | 結晶構造 | 磁性 | 主な用途 |
|---|---|---|---|---|
| オーステナイト系 | SUS304、SUS316、SUS303 | 面心立方（fcc） | 基本的に非磁性 | 装置部品、化学、食品 |
| フェライト系 | SUS430、SUS444 | 体心立方（bcc） | 磁性あり | 厨房用品、家電外装 |
| マルテンサイト系 | SUS410、SUS420J2、SUS440C | 体心正方（bct） | 磁性あり | 刃物、シャフト、軸 |
| 二相系 | SUS329J4L | fcc と bcc の混合 | 磁性あり | 耐海水、耐塩化物環境 |
| 析出硬化系 | SUS630 | マルテンサイト基地 | 磁性あり | 高強度が必要な部品 |
表を見れば分かるとおり、磁石につかないのは5系統のうちオーステナイト系だけです。つまり「磁石につくステンレス」はごく普通に存在します。家庭のボウルやシンクに磁石がつくのは、多くが SUS430 だからであって、偽物だからではありません。
SUS304 と SUS430 の違いは成分にあります。SUS304 は 18% 前後のクロムに 8% 前後のニッケルを加えた組成で、このニッケルがオーステナイト組織を安定させています。一方 SUS430 はクロムが 16〜18% でニッケルを含まないため、フェライト組織になり磁性を持ちます。鋼種の記号から成分を読み解く考え方は、材料記号の読み方を整理した記事もあわせて読むと理解が進みます。
磁性を決めているのは「ステンレスかどうか」ではなく、内部の結晶組織です。
ステンレスと磁石で判断を誤る3つの原因
原因1：「ステンレス＝SUS304」だと思い込んでいる
設計の現場で SUS304 を使う頻度が高いため、ステンレスといえば SUS304 だと刷り込まれている方は少なくありません。しかし市場に流通しているステンレス製品の中で、SUS304 は一部にすぎないのです。
とくに一般消費財では、コスト面から SUS430 が広く使われています。ニッケルを含まないぶん材料費が安く、熱膨張が小さいという利点もあるためです。手元の金属製品に磁石がつくとき、それは SUS430 である可能性が十分にあります。
原因2：加工そのものが磁性を生むことを知らない
ここが最も重要な原因です。SUS304 は、冷間加工を受けると磁性を帯びます。この現象を加工誘起マルテンサイト変態と呼びます。

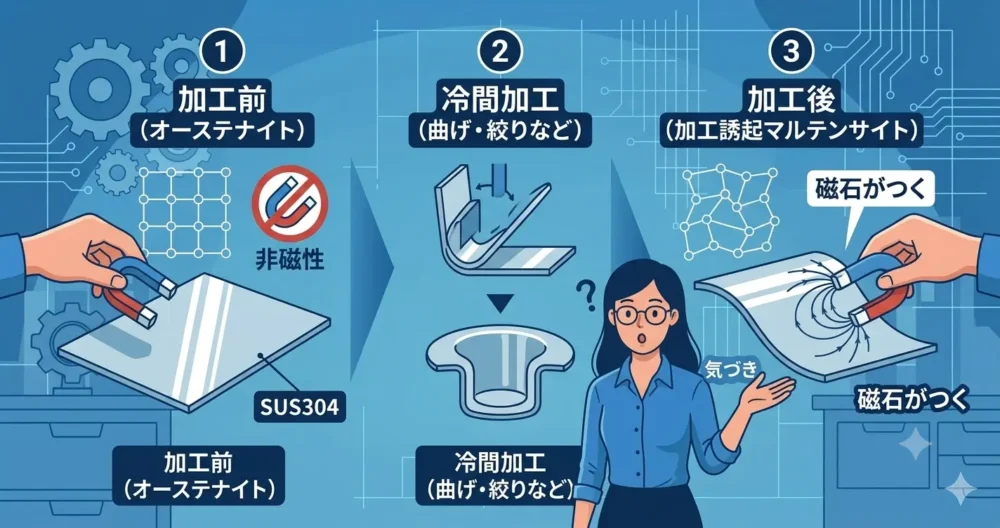

仕組みはこうです。SUS304 の常温での組織は、面心立方構造のオーステナイト相（γ相）で、非磁性です。ところが曲げや絞りなどで大きなひずみが加わると、その一部が体心立方構造のマルテンサイト相（α′相）へと変わります。α′相は強磁性なので、変態した箇所だけが磁石につくようになるのです。
変態量はひずみ量に比例して増える傾向があります。したがって、同じ部品の中でも磁性の出方に差が生まれます。
- 曲げの R 部の外側（引張ひずみが集中する）
- 深絞り加工の側壁
- 切削やせん断の加工面
- ねじの転造部
- タップ加工した穴の内面
これが、私が現場で指摘を受けた「R 部だけ磁石がつく」現象の正体でした。素材の平面部はひずみを受けていないため、オーステナイトのまま非磁性を保っていたのです。
なお、同じオーステナイト系でも SUS316 はニッケル量が多くオーステナイト組織の安定度が高いため、SUS304 より変態しにくい性質があります。加工によって組織が変わり性質が変化する点は、加工硬化の仕組みと表裏一体の現象です。硬くなることと磁性を帯びることは、同じ変態から生じています。
補足：溶接部が磁石につくのは、意図的にフェライトを残しているから
加工と並んで磁性の話題になりやすいのが、溶接部です。SUS304 の溶接ビードに磁石を当てるとくっつくことがあり、これも「溶接棒の材質が違うのでは」と疑われがちです。
しかしこれは狙ってそうしている場合がほとんどです。オーステナイト系ステンレスは、溶接時に高温割れ（凝固割れ）を起こしやすいという弱点があります。その対策として、溶接金属の中にデルタフェライトと呼ばれる組織をおおむね数%から10%程度残す設計がなされます。日本溶接協会も、不純物元素の低減とあわせてこのデルタフェライトの含有を有効な防止策として示しています。
デルタフェライトは体心立方構造なので強磁性です。つまり、割れを防ぐために意図的に磁性を持つ組織を入れているわけです。溶接部に磁石がつくのは、むしろ健全に溶接されている証拠になり得ます。
このフェライト量は、溶接金属の化学組成からシェフラーの組織図やデロングの組織図を使って予測できます。溶接部の磁性が気になったときは、材質を疑う前に溶接施工要領を確認するのが正しい順序です。
原因3：磁性の有無を「品質の良し悪し」だと誤解している
磁石がついたからといって、その部品が不良品になるわけではありません。ここを混同すると、不要な手戻りが発生します。
加工誘起マルテンサイトが生じても、SUS304 の耐食性が実用上問題になるほど失われるわけではありません。磁性が本当に問題になるのは、磁気を嫌う特定の用途に限られます。
| 磁性が問題になる場面 | 磁性が問題にならない場面 |
|---|---|
| 磁気センサや近接センサの周辺 | 一般的な構造材、フレーム |
| 磁気シールドが必要な計測機器 | 配管、タンク、架台 |
| 磁性体の混入を嫌う食品・医薬ライン | 外装カバー、パネル |
| 強磁場を扱う装置（医療機器など） | 締結部品、ブラケット |
問題の切り分けができていないと、「磁石がついたから作り直し」という判断になりがちです。逆に本当に非磁性が必要な用途では、それを図面に書いていないケースが非常に多いのが実情です。
同じ1枚の板でも、曲げた場所とそうでない場所で磁石のつき方は変わります。
ステンレスの磁性と正しく付き合う4つの考え方
考え方1：材質は磁石ではなく書類で確認する
材質を確認する正式な手段は、鋼材検査証明書、いわゆるミルシートです。JIS G 0415:2024（鋼及び鋼製品―検査文書）に規定された文書で、化学成分、機械的性質、熱処理状態などが記載されています。
発注時に「ミルシート添付」を条件に入れておけば、後から材質を疑う場面そのものがなくなります。現場で磁石を当てて悩む時間より、書類を1枚取り寄せるほうがはるかに確実です。
考え方2：現物を調べるなら、目的に合った分析方法を選ぶ
ミルシートが手に入らない現物を調べる場合は、分析にかけます。方法ごとに分かることが違うため、目的に応じた選択が必要です。
| 方法 | 分かること | 精度 | 手間・特徴 |
|---|---|---|---|
| 磁石を当てる | 組織の傾向のみ | 鋼種の判定は不可 | 無料だが根拠にならない |
| ミルシート（JIS G 0415） | 成分、機械的性質、熱処理 | 高い（ロット単位） | 発注時に依頼するだけ |
| 蛍光X線分析（JIS G 1256） | Cr、Ni、Mo などの合金元素 | 高い、非破壊 | 携帯型装置もある |
| 発光分光分析 | 炭素を含む全成分 | 最も高い | 試料表面に痕が残る |
| 火花試験（JIS G 0566） | 鋼種の大分類 | 熟練を要する | 安価だが個人差が出る |
表の中で見落とされやすいのが、蛍光X線分析の限界です。この方法は炭素のような軽い元素を精度よく測れません。したがって SUS316 と SUS316L のように炭素量だけが違う鋼種は、蛍光X線分析だけでは区別しきれない場合があります。炭素まで確認したいなら発光分光分析が必要です。
考え方3：非磁性が必要なら、材質だけでなく状態も指定する
「SUS304」と書くだけでは、非磁性は保証されません。加工後に磁性が出る可能性があるからです。非磁性が要求仕様なら、次の内容まで図面や仕様書に落とし込みます。
- 非磁性であること、または透磁率の上限値を数値で明記する
- 熱処理状態を指定する（固溶化熱処理を施した状態であること）
- 加工誘起マルテンサイトが生じにくい鋼種を選ぶ（SUS316、SUS310S など）
- 検査方法と判定基準を明記する（どこを、何で測るのか）
材質記号だけを指定して安心してしまうのは、初心者がよく陥る落とし穴です。材質記号が保証しているのは成分の範囲であって、加工後の状態ではありません。求める性能から材料と状態の両方を逆算する。これが材料指示の基本になります。
考え方4：磁性を消すなら、脱磁と熱処理を混同しない
ここは実務でとくに誤解が多い部分なので、明確に区別してください。

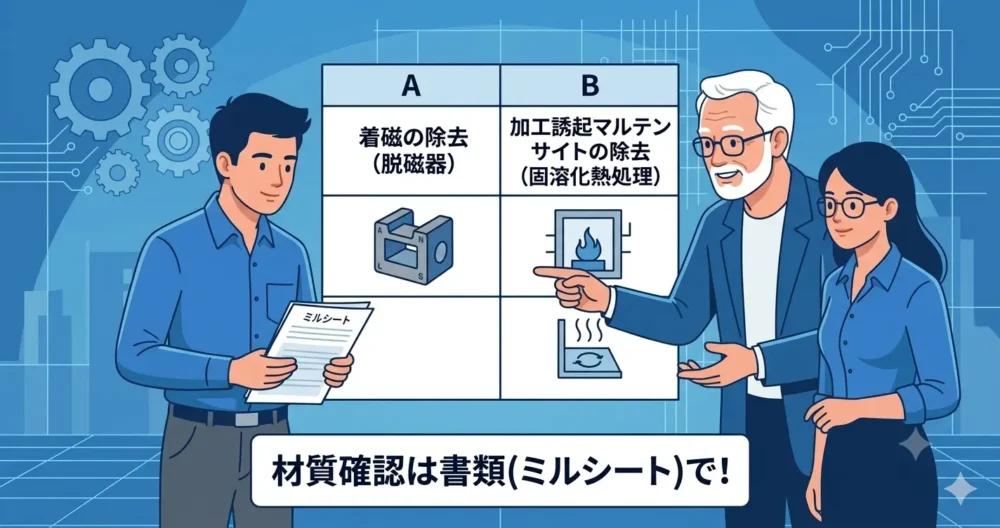

着磁は、部品が外部の磁場によって磁化された状態です。これは脱磁器（消磁器）で消せます。加工機や搬送装置のマグネットに触れて磁化した場合が該当します。
一方、加工誘起マルテンサイトによる磁性は、組織そのものが強磁性体に変わった状態です。脱磁器をいくら当てても消えません。これを元に戻すには、固溶化熱処理が必要になります。SUS304 の場合、JIS では 1010〜1150 ℃ に加熱して急冷すると規定されています。
ただし熱処理には副作用があります。高温に上げるため、変形やスケールの発生、寸法変化が避けられません。したがって実務では、熱処理を挟んでから仕上げ加工を行う工程順にする必要があります。
材質の証明は現物ではなく、書類で行うのが設計の原則です。
明日からできる：ステンレスの材質と磁性を確認する5ステップ
ステップ1：何のために磁性を調べるのかを先に決める
いきなり磁石を当てる前に、目的をはっきりさせてください。目的によって、その後の手順がまったく変わります。
- 材質が図面どおりか確認したい → 磁石ではなくミルシートを見る
- 装置の磁気的な影響を評価したい → 磁石ではなく透磁率やガウスメータで測る
- 混入した異材を選別したい → 蛍光X線分析を使う
磁石で解決できる目的は、実はひとつもありません。ここに気づくだけで、無駄な議論を避けられます。
ステップ2：発注段階でミルシートを条件に入れる
材質トラブルの大半は、発注条件の書き漏れから発生します。注文書や仕様書に「ミルシート添付」と1行入れるだけで、後工程の負担が大きく減ります。
受け取ったミルシートでは、次の項目を確認してください。
- 鋼種記号が図面指示と一致しているか
- クロムとニッケルの含有量が規格範囲に入っているか
- 熱処理状態の記号が指定どおりか
- ロット番号が現品の表示と対応しているか
書類を受け取っただけで確認しないケースをよく見かけます。届いた時点で目を通す習慣をつけてください。
ステップ3：現物を測るなら、測定箇所を分けて記録する
磁性を実測する場合は、加工を受けた部位と受けていない部位を必ず分けて測ります。ここを混ぜて記録すると、データが意味を持ちません。
私は現場で確認するとき、素材の平面部、曲げの R 部、切削面、ねじ部の4か所を最低限のセットとして測るようにしています。この4点を比べれば、磁性が素材由来なのか加工由来なのかがほぼ判別できます。前述のクレーム対応でも、この比較を示したことで納得してもらえました。
ステップ4：非磁性要求を図面に落とし込む
非磁性が必要だと分かったら、口頭ではなく図面に書きます。書かれていない要求は、加工先には伝わりません。
記載する内容は、材質記号、熱処理指示、非磁性の判定基準の3点セットです。たとえば「材質 SUS316、固溶化熱処理後に仕上げ加工のこと、曲げ加工部を含め透磁率○○以下」といった具合に、加工順まで含めて指示します。
ステップ5：工程順まで含めて加工先と合意する
最後に、加工先と工程順を確認します。曲げてから熱処理するのか、熱処理してから曲げるのかで、結果がまったく変わるためです。
絞りや曲げの後に固溶化熱処理を入れれば磁性は解消できますが、熱処理による変形が出ます。そのため、熱処理の後に仕上げ加工を残す段取りが必要になります。この段取りはコストと納期に直結するので、設計段階で合意しておかないと後から揉めます。
なお、そもそも加工量を減らせば変態量も減ります。曲げ R を大きくとる、絞り比を下げるといった形状側の工夫も有効な手段です。鋼種の選定で悩む場合は、SUS303と304の違いを整理した記事も判断の助けになります。
現場からよく聞かれる3つの質問に、こう答える
最後に、実際に現場で投げかけられる質問と、その答え方を整理しておきます。私が2日かけて用意した回答を、皆さんは今日から使えます。
| 現場からの質問 | 答え方 |
|---|---|
| 磁石がつくから SUS304 ではないのでは | 曲げや絞りの部分だけ磁性が出るのは SUS304 の正常な性質です。素材の平面部で確認し、根拠はミルシートで示します |
| 磁性が出たということは錆びやすくなったのでは | 磁性そのものが耐食性を落とすわけではありません。ただし強加工部は残留応力が残るため、塩化物環境では応力腐食割れに注意が必要です |
| 脱磁器を当てれば元に戻るのでは | 外から磁化された着磁なら戻ります。組織が変態した磁性は戻らず、固溶化熱処理が必要です |
3つに共通しているのは、「現象の名前を知っていれば説明できる」という点です。加工誘起マルテンサイト変態という言葉を1つ覚えているだけで、これらの質問はすべて説明可能になります。逆にその言葉を知らないと、正しい材料を使っていても防戦一方になってしまいます。
図面に書いていない要求は、要求として存在していません。
まとめ：ステンレスと磁石の関係は「組織」で決まる
ステンレスと磁石について、要点を整理します。
- ステンレスは磁石につくものとつかないものの両方が存在します。オーステナイト系だけが非磁性で、フェライト系・マルテンサイト系・二相系・析出硬化系は磁性を持ちます
- SUS304 は本来非磁性ですが、冷間加工により面心立方のオーステナイトが体心立方のマルテンサイトへ変態し、加工部だけが磁石につくようになります
- 磁石で材質は判定できません。確認はミルシート（JIS G 0415）、蛍光X線分析（JIS G 1256）、発光分光分析、火花試験（JIS G 0566）で行います
- 蛍光X線分析では炭素が測れないため、SUS316 と SUS316L の区別には発光分光分析が必要です
- 溶接部が磁石につくのは、高温割れを防ぐためにデルタフェライトを意図的に残しているからで、異常ではありません
- 着磁は脱磁器で消せますが、組織変態による磁性は消せません。固溶化熱処理（SUS304 は 1010〜1150 ℃ から急冷）が必要です
私が現場から「材質が違うのでは」と言われたとき、その場で答えられなかったのは知識がなかったからです。材料は正しかったのに、正しいと証明する方法も、なぜそうなるかの説明も持っていませんでした。設計者にとって怖いのは間違えることではなく、正しいことを説明できないことだと、あのとき痛感しました。
知識は、現場の思い込みを止める唯一の武器になります。
材料の知識は、覚える量が多いわりに体系立てて教わる機会が少ない分野です。だからこそ、独学だと「どこまで知っていれば実務で通用するのか」が見えにくくなります。設計者として何をどの順で身につけるべきか、キャリアをどう積み上げるかに迷っている方は、一度プロに整理してもらうのが近道です。
▶ 無料キャリア相談はこちら
出典
- JIS G 0415:2024「鋼及び鋼製品―検査文書」（日本産業規格）
- JIS G 1256:2013「鉄及び鋼―蛍光X線分析方法」（日本産業規格）
- JIS G 0566:2022「鋼の火花試験方法」（日本産業規格）
- JIS G 4304:2012 / JIS G 4305:2012「熱間圧延／冷間圧延ステンレス鋼板及び鋼帯」（固溶化熱処理条件）
- 愛知県産業技術研究所「ステンレス鋼 SUS304 の磁性について」
- 一般社団法人日本溶接協会 溶接情報センター「オーステナイト系ステンレス鋼の高温割れと防止方法」
