「この軸には深溝玉軸受の6205でいいですか？」
設計現場で軸受を選ぶとき、多くの設計者が最初に思い浮かべるのが深溝玉軸受です。汎用性が高く、カタログも豊富で、価格も手頃——確かに「とりあえずこれ」と言いたくなる気持ちはよくわかります。
しかし「とりあえず深溝玉軸受」という選定は、荷重条件・回転速度・使用環境という3つの問いへの答えを持っていません。アキシアル荷重が支配的な箇所に深溝玉軸受を使えば、早期に寿命を迎えます。高速回転が必要な箇所で許容回転数を超えれば、発熱・焼き付きが起きます。異物混入や水がかかる環境でシールなし軸受を使えば、すぐに錆びて動かなくなります。
この記事では「軸受の選定をなぜ間違えるのか」というWhyの問いから始め、正しい選定の思考プロセスを解説します。カタログを開く前に整理すべき使用条件の考え方を、今日から実務で使える形でお伝えします。

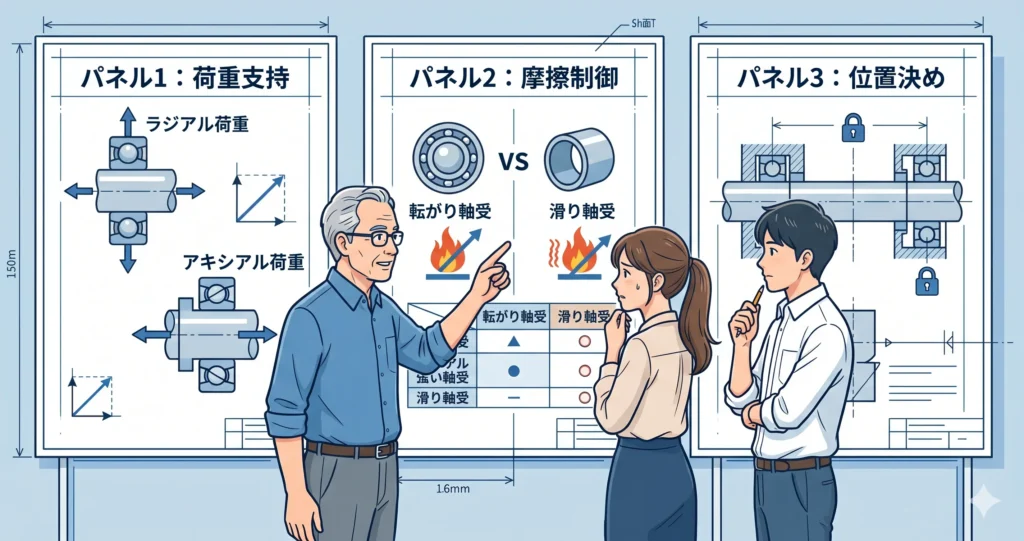

軸受が果たす役割：なぜ軸受が必要か
軸受を選ぶ前に、まず「なぜ軸受が必要か」を問い直してみます。
「軸を回すための部品だから」——それは正しいですが、十分ではありません。軸受の役割を正確に理解することが、選定の出発点になります。軸受が果たす役割は大きく3つです。荷重を支えること、摩擦を制御すること、軸の位置を決めることです。
この3つの役割のどれが支配的かによって、選ぶべき軸受の種類が変わります。「なぜ軸受が必要か」への答えが、「どの軸受を選ぶか」の根拠になります。
荷重を支える：ラジアル荷重とアキシアル荷重
軸受が支える荷重には2種類あります。ラジアル荷重（軸に対して垂直方向にかかる荷重）とアキシアル荷重（軸方向にかかる荷重）です。
ラジアル荷重は、ベルト駆動やギア駆動など、軸に対して横方向の力がかかるときに発生します。アキシアル荷重は、スクリューポンプや工作機械の主軸など、軸方向に力がかかるときに発生します。実際の機械では、ラジアル荷重とアキシアル荷重が同時にかかる「合成荷重」の状態が多くあります。
軸受の種類によって、対応できる荷重の方向と大きさが異なります。深溝玉軸受はラジアル荷重を主に支え、アキシアル荷重もある程度対応できますが、アキシアル荷重が支配的な用途には適していません。アンギュラ玉軸受や円すいころ軸受は、合成荷重への対応力が高く、工作機械の主軸や自動車のハブベアリングに多用されます。
「この軸受はどんな荷重を受けるか」——この問いなしに軸受を選ぶことは、荷重の方向を無視した設計です。
摩擦を制御する：転がり軸受と滑り軸受の違い
軸受のもう一つの重要な役割は、摩擦を制御することです。摩擦が大きければエネルギーが熱に変換され、発熱・摩耗・焼き付きが起きます。
転がり軸受（ボールベアリング・ローラーベアリング）は、転動体（ボールやころ）が転がることで摩擦を低減します。起動時の摩擦が小さく、高速回転に適しています。潤滑管理が適切であれば長寿命を実現できます。
滑り軸受（ブッシュ・メタル）は、軸と軸受面が直接すべり接触します。衝撃荷重に強く、低速・高荷重用途に適しています。転がり軸受より構造がシンプルで、径方向に薄く設計できる利点もあります。
機械設計の現場では転がり軸受が広く使われますが、「なぜ転がり軸受か滑り軸受か」という選択の根拠を持てる設計者は、用途に応じた最適解を選べます。「転がり軸受＝標準」という固定観念がHow思考の入口になります。
記事⑥の続きですね。では書きます。3つの間違いをそれぞれ「原因→結果→教訓」の構造で整理します。

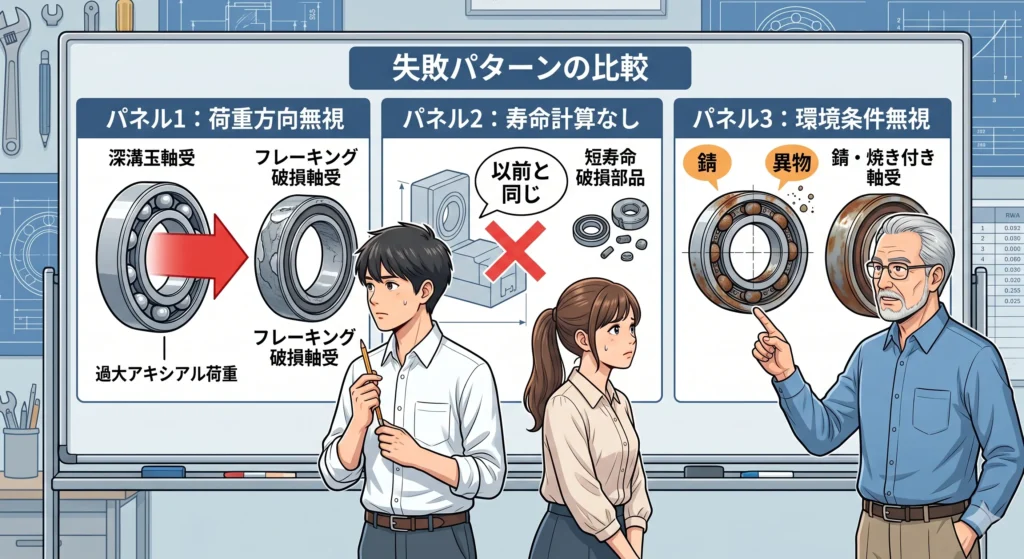

軸受選定でよくある3つの間違い
「なぜ軸受選定を間違えるのか」——現場でよく起きる失敗パターンを3つに整理します。
いずれの間違いも、共通の原因があります。「カタログを開く前に使用条件を整理する」というステップを省いていることです。使用条件の把握なしに軸受を選ぶことは、目的地を決めずに地図を開くようなものです。
① 荷重方向を無視した選定
最も多い間違いのパターンが、荷重方向の確認不足です。
深溝玉軸受は汎用性が高く、ラジアル荷重を主に支えながらアキシアル荷重もある程度対応できます。しかし「ある程度」には限界があります。アキシアル荷重がラジアル荷重の50%を超えるような用途では、深溝玉軸受の寿命は著しく低下します。
典型的な失敗例は、スクリューコンベアや送りねじ機構の軸受選定です。これらの機構では軸方向に大きな力がかかります。ここに「とりあえず深溝玉軸受」を使うと、アキシアル荷重によって内部のボールが偏った位置で荷重を受け続け、早期にフレーキング（剥離）が発生します。
アキシアル荷重が支配的な箇所には、アンギュラ玉軸受や円すいころ軸受、スラスト玉軸受が適しています。「どの方向から、どれくらいの荷重がかかるか」——この問いへの答えが、軸受の種類選定の第一歩です。
② 寿命計算なしの選定
「以前と同じ軸受でいい」「この機械に使っているものと同じで大丈夫」——感覚による選定が早期寿命を招く典型的なパターンです。
軸受には設計寿命の概念があります。L10寿命とは、同じ条件で100個の軸受を運転したとき、90個が破損せずに達成できる総回転数（または時間）のことです。この寿命計算なしに軸受を選ぶと、使用条件が変わったときに想定外の早期破損が起きます。
よく起きるのは、機械の改造・増速・負荷増大後に軸受が頻繁に壊れるパターンです。元の設計で選んだ軸受は元の条件に対して適切だったかもしれません。しかし回転速度が1.5倍になれば寿命は理論上約3分の1に、荷重が1.5倍になれば寿命は約3分の1以下になります。「以前と同じ」は、条件が変わった瞬間に根拠を失います。
寿命計算は複雑に見えますが、基本計算式はシンプルです。各メーカーのカタログやオンラインツールを使えば、荷重と回転速度を入力するだけで概算寿命を求められます。「計算するまでもない」という判断こそが、寿命計算なしの選定を正当化するHow思考の典型です。
③ 環境条件を無視した選定
軸受の性能は使用環境に大きく依存します。温度・異物・水・薬品——これらへの対策なしに選定した軸受は、カタログスペックどおりの性能を発揮しません。
高温環境では軸受の材料強度が低下し、グリースが劣化します。通常の深溝玉軸受が使える温度限界は一般的に120℃程度です。これを超える環境では耐熱グリースの使用や、高温対応の特殊軸受が必要になります。
異物混入が多い環境では、シール付き軸受またはシールドタイプを選ぶ必要があります。開放型軸受（シールなし）を異物の多い環境で使うと、異物が軌道面に噛み込んで急速に摩耗・破損します。「グリースを多めに充填すればいい」という対処はHow思考です。「なぜ異物が入るのか、どう防ぐか」を設計段階で考えることがWhy思考です。
水がかかる環境や薬品にさらされる環境では、軸受の材質・シール・グリースの選定が特に重要です。ステンレス製軸受や特殊シール付き軸受への変更、防錆グリースの使用——これらはコストが上がりますが、環境条件を無視した選定で頻繁に交換するコストと比較すれば合理的な選択です。
記事⑥の続きですね。では書きます。記事④の「5つの軸」に対応する形で、軸受選定の判断軸を4つに整理します。

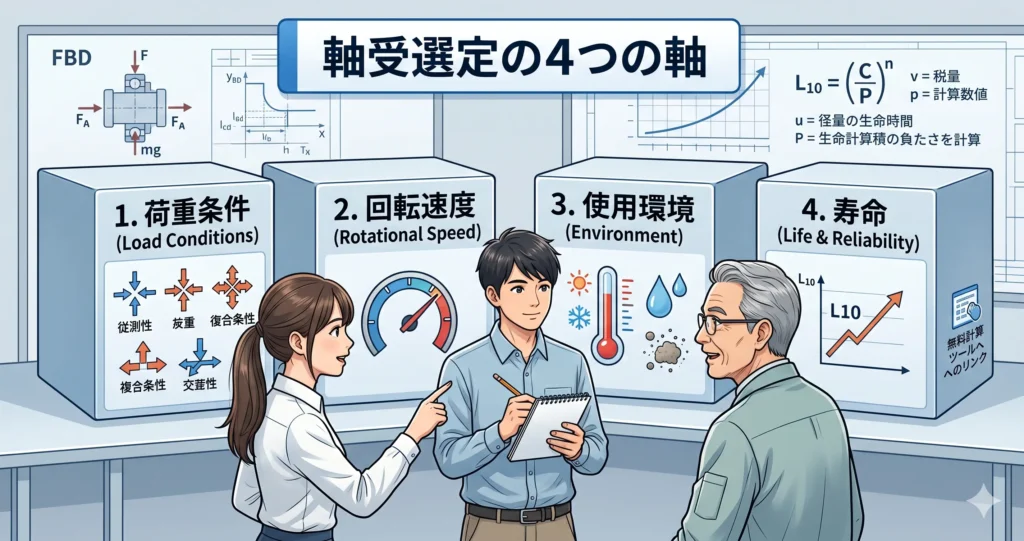

軸受選定の4つの軸
3つの間違いを避けるために、軸受を選ぶ前に確認すべき4つの軸を整理します。記事④の材料選定と同じ発想です——「何を確認すべきか」の軸を持つことが、根拠のある選定の出発点になります。
① 荷重条件：方向・大きさ・変動パターン
軸受選定で最初に確認すべきは荷重条件です。荷重には3つの観点があります。
荷重の方向：ラジアル荷重のみか、アキシアル荷重が加わるか、合成荷重か。前のセクションでお伝えしたとおり、荷重方向によって適切な軸受の種類が変わります。ラジアル荷重主体なら深溝玉軸受・円筒ころ軸受、アキシアル荷重が大きければアンギュラ玉軸受・円すいころ軸受・スラスト軸受を検討します。
荷重の大きさ：軸受に加わる実際の荷重値を計算します。ベルト張力・ギア荷重・慣性力——これらをFBD（自由物体線図）で整理し、軸受点の荷重を求めます。「なんとなくこのくらい」という感覚値ではなく、計算根拠のある荷重値が選定の基礎になります。
荷重の変動パターン：定荷重か、変動荷重か、衝撃荷重か。変動荷重や衝撃荷重がある場合は、動等価荷重の計算が必要です。また衝撃荷重に対してはころ軸受が玉軸受より強く、衝撃係数を考慮した選定が求められます。
② 回転速度：許容回転数と発熱
荷重条件の次に確認するのが回転速度です。軸受にはそれぞれ許容回転数（グリース潤滑・油潤滑別）が定められており、これを超えると発熱・潤滑不足・焼き付きが起きます。
使用回転数が許容回転数に対してどの程度の余裕があるかを確認します。余裕が少ない場合は、より高速対応の軸受（アンギュラ玉軸受・超精密軸受など）への変更、または潤滑方式の見直し（グリース→油潤滑）を検討します。
また高速回転では発熱が軸受寿命に直接影響します。軸受の温度上昇は潤滑剤の劣化を加速し、寿命を縮めます。放熱設計・潤滑量の最適化・冷却機構の追加——これらはすべて「なぜ高速回転で軸受が壊れるのか」を理解した上で講じる対策です。
③ 使用環境：温度・異物・潤滑条件
使用環境は軸受の実際の性能を大きく左右します。カタログ値はあくまで標準的な条件下での値であり、過酷な環境下では大幅に性能が低下します。
温度：通常の深溝玉軸受の使用温度範囲は−30〜+120℃程度です。この範囲を外れる場合は耐熱グリースへの変更、高温対応品（C3すきま・安定化処理）の採用を検討します。低温環境では低温グリースや低トルク軸受が必要になることもあります。
異物・水・薬品：シール付き軸受（ZZ：両側シールド、2RS：両側接触ゴムシール）の選択が基本対策です。接触ゴムシール（2RS）は非接触シールド（ZZ）より異物侵入防止効果が高いですが、摩擦トルクが大きくなります。「シールあり＝万全」ではなく、「どんな異物から何を守るか」というWhy思考が必要です。
潤滑条件：グリース潤滑か油潤滑か、潤滑の補給間隔はどうするか——潤滑管理は軸受寿命に直結します。密封型軸受（グリース封入・シール付き）は補給不要ですが、高温・高速環境では密封型でも寿命が制限されます。
④ 寿命と信頼性：L10寿命の考え方
4つ目の軸が寿命です。先ほど「寿命計算なしの選定」が間違いであると説明しましたが、では実際にどう計算するかを整理します。
軸受の基本的な寿命計算式はこうなります。
L10 = (C / P)³ × 10⁶ 回転（玉軸受の場合） L10 = (C / P)^(10/3) × 10⁶ 回転（ころ軸受の場合）
C：基本動定格荷重（カタログ値）、P：動等価荷重（実際の荷重から計算）
この式から時間寿命に換算すると、設計寿命が何時間かを見積もれます。
重要なのは「L10寿命＝保証寿命ではない」という点です。L10寿命とは10%の軸受が破損に至る寿命です。言い換えれば、90%の軸受がその寿命を超えて使えるということです。機械の重要度・メンテナンス頻度・信頼性要件に応じて、必要な寿命と安全率を設定することが設計者の判断です。
「計算が複雑で面倒」と感じるかもしれませんが、各軸受メーカー（NSK・NTN・FAG・SKFなど）のWebサイトには無料の寿命計算ツールが用意されています。荷重と回転速度を入力するだけで概算寿命が出ます。ツールを使っても「なぜこの計算をするか」の理解なしには、結果を正しく判断できません。

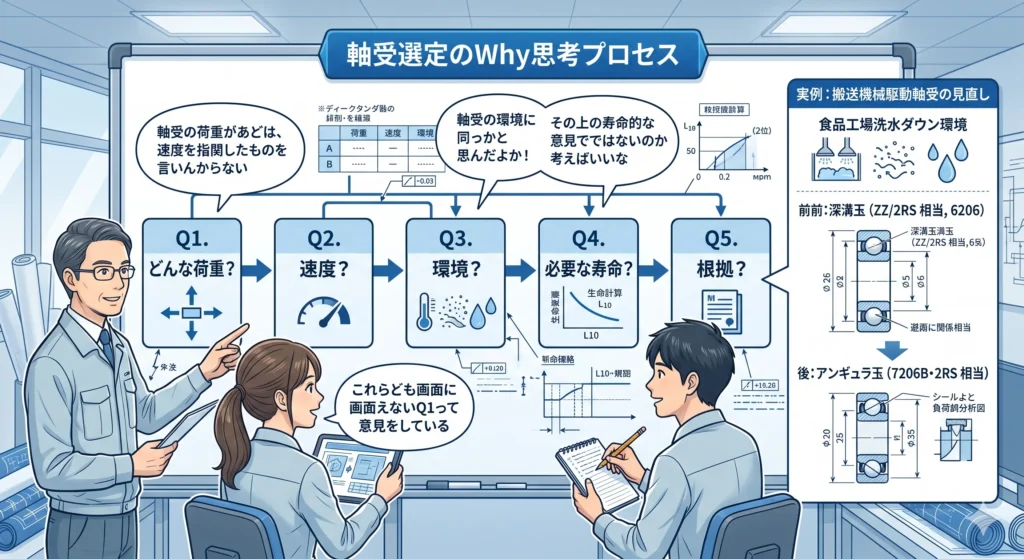

軸受選定でWhyを問う：実務思考プロセス
4つの軸を学んだ今、「では実際の設計現場でどう考えるか」を実践的な形でお伝えします。
軸受選定においてWhyを問うとは、カタログを開く前に使用条件を整理することです。「どの軸受を選ぶか」より「この箇所にはどんな条件があるか」を先に考える——この順番の違いが選定の質を決めます。
軸受選定で問う5つの問い
軸受を選ぶ前に、次の5つの問いを自分に投げかけてください。
- この軸受はどんな荷重を受けるか？
-
ラジアル荷重のみか、アキシアル荷重が加わるか。荷重の大きさと変動パターンは何か。この問いへの答えなしに軸受の種類は選べません。FBD（自由物体線図）で荷重を整理する習慣が、選定ミスを防ぐ最初の一手です。
- 回転速度はどれくらいか、許容回転数に余裕はあるか？
-
使用回転数と選定候補の許容回転数を比較します。余裕が少ない場合は軸受の変更か潤滑方式の見直しが必要です。将来の仕様変更（増速）の可能性がある場合は、その余裕も織り込んだ選定が必要です。
- 使用環境に特殊な条件はあるか？
-
高温・低温・水・異物・薬品——標準条件から外れる要素を洗い出します。「特に何もない」という判断も、根拠を持って行う必要があります。「なんとなく大丈夫」は根拠ではありません。
- Q4. 必要な寿命はどれくらいか？
-
機械の設計寿命・メンテナンス頻度・信頼性要件から、軸受に必要なL10寿命を設定します。「長ければ長いほどいい」は正しくありません。必要以上に長寿命の軸受はコストの無駄です。「この機械の設計寿命は何時間か」という問いが寿命設定の出発点です。
- Q5. 選定結果の根拠を説明できるか？
-
「なぜこの軸受か」を設計書に残せるかを確認します。荷重計算・寿命計算の根拠、使用環境への対策の理由——これらを記録することが、後任への引き継ぎと設計変更時の判断軸になります。
実例：搬送機械の駆動軸軸受を選定し直した話
以前、食品工場向け搬送機械の駆動軸軸受を見直したときのことです。
前任者の設計では深溝玉軸受（6206）が使われていました。「以前からこれで問題なかった」という引き継ぎを受けていましたが、定期メンテナンスのたびに軸受交換が発生していることが問題になっていました。
上の5つの問いで使用条件を整理し直すと、Q3で問題が見えてきました。この機械は食品工場内で使用されており、洗浄時に水がかかる環境でした。前任の設計では開放型軸受が使われており、シール対策がまったくなかったのです。
Q1を確認すると、搬送ベルトのテンションによってラジアル荷重は比較的大きく、かつアキシアル荷重もチェーン駆動により発生していることがわかりました。深溝玉軸受でアキシアル荷重をある程度受けていたものの、設計余裕が少ない状態でした。
対策として、両側接触ゴムシール付きアンギュラ玉軸受（7206B・2RS相当）に変更しました。Q4の寿命計算では、変更後の軸受でL10寿命が従来比で約3倍になることを確認しました。
5つの問いを使って使用条件を整理し直しただけで、選定が大きく変わりました。「以前と同じ」という判断が、実は問題を内包していたことがWhyを問うことで浮かび上がったのです。
まとめ：軸受一つにも設計の意図がある
この記事で伝えたかったことを、3点に絞ります。
① 「とりあえず深溝玉軸受」はHow思考の典型だ 深溝玉軸受の汎用性は高いですが、すべての用途に最適ではありません。荷重方向・回転速度・使用環境を確認せずに選ぶ「とりあえず」の判断は、早期破損・異音・焼き付きという形で必ず現れます。
② 軸受選定は4つの軸で考える 荷重条件・回転速度・使用環境・寿命——この4つを「カタログを開く前に」整理することが、根拠のある選定の出発点です。4つの軸への答えが揃ったとき初めて、カタログと寿命計算が意味を持ちます。
③ 「以前と同じ」は条件が変わった瞬間に根拠を失う 機械の改造・増速・負荷変更——使用条件が変わるたびに軸受選定を見直す習慣が、設計品質を守ります。「以前と同じでいい」という判断は、使用条件への問いを省略したHow思考です。
ねじ・材料・公差・軸受——機械設計の基本要素はどれも、「なぜその選択か」という問いへの答えを持つことで初めて設計者の判断になります。
カタログを開く前に使用条件を整理する。寿命計算の結果だけでなく、その前提条件を問い直す。環境条件を「なんとなく大丈夫」で済ませない——これらの習慣の積み重ねが、軸受一つひとつにも設計の意図を持たせる設計者を作ります。
