自重たわみで板厚を決める計算手順と考え方

自重たわみで板厚を決める計算手順と考え方を解説した機械設計者向けアイキャッチ画像

架台のフレーム、機械のカバー、ワークを載せる棚板。板厚を何mmにすべきか迷ったまま、前例の図面から数字を写して済ませたことはありませんか。先に結論をお伝えします。自重たわみで決まる板厚は、板の幅にはまったく関係せず、スパンの4乗と板厚の2乗だけで決まります。つまり、板を広くしても剛性は上がらず、支持間隔を縮めるほうが圧倒的に効きます。この記事では、自重たわみから板厚を決める4ステップの手順を、電卓で計算できる簡易式と具体的な数値例つきで解説します。読み終えたときには、板厚を勘で決める状態から、根拠を持って説明できる状態に変わっているはずです。

目次

板厚を何mmにすべきか迷うのは、皆さんだけではありません

機械設計の現場で鋼板の棚の自重たわみと板厚の選定に悩む若手設計者とアドバイスするベテラン設計者のイラスト

私が設計を始めて2年目の頃、搬送設備の中間ストッカー用に、長さ1mほどの鋼板の棚を設計したことがあります。図面には板厚6mmと書きました。理由を聞かれたら答えられない数字でした。前に見た図面がt6だったから、それだけです。

組み上がった実機を見て、血の気が引きました。何も載せていない状態で、板の中央が明らかに下がっているのです。指で押すとフワフワと動きます。上司に呼ばれて言われた言葉を、いまでも覚えています。

「強度は足りてるよ。でも、これは使えないよね」

強度は足りているのに使えない。当時の私には、この意味が理解できませんでした。壊れないなら良いのではないか、と本気で思っていたのです。

同じような迷いを、皆さんも感じているのではないでしょうか。

  • 板厚を決める根拠が、前例の流用しかない
  • 材料力学は勉強したが、実際の設計にどう使うのか分からない
  • 強度計算はしたが、それで十分なのか自信が持てない
  • 「たわみも見ておいて」と言われたが、何を計算すればいいのか分からない

板厚が決められないのは、知識が足りないからではなく、何を基準に決めるかを教わっていないからです。 その基準は、意外なほどシンプルな1本の式に集約できます。順番に見ていきましょう。

自重たわみの本質|板厚選定で問われているのは強度ではありません

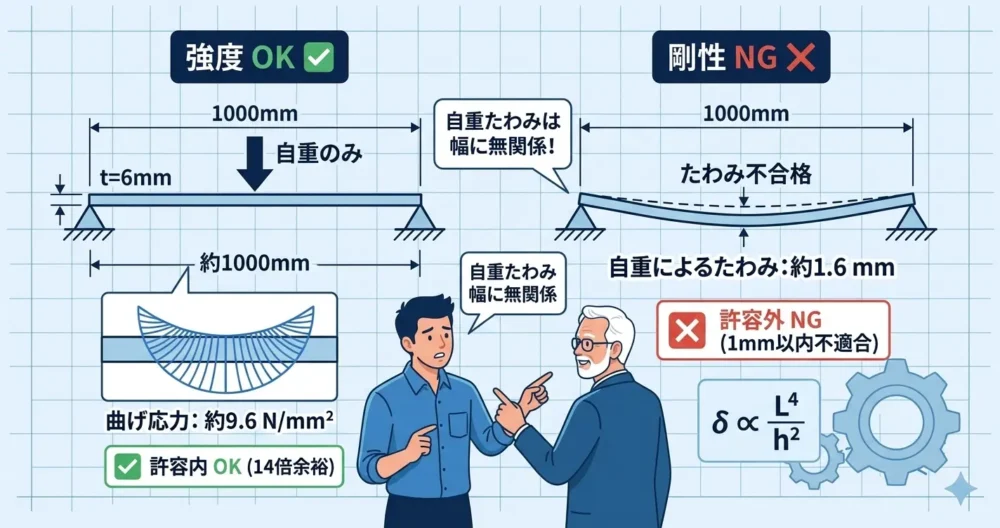

鋼板の自重たわみ計算において板幅は影響せずスパンの4乗と板厚の2乗で剛性が決まることを解説する図解イラスト

強度は14倍の余裕があっても、たわみは不合格になります

まず、私の失敗を数字で振り返ります。条件は次のとおりです。

項目条件
材質SS400(一般構造用圧延鋼材)
板厚6 mm
支持スパン1,000 mm(両端支持)
荷重自重のみ(載せ物なし)

この条件で曲げ応力を計算すると、約9.6 N/mm²になります。SS400の許容引張応力は一般に140 N/mm²程度で設計しますから、応力に対する余裕は実に14倍以上です。強度の観点では、まったく問題がありません。

ところが同じ条件でたわみを計算すると、約1.6 mm下がります。1mの棚の真ん中が1.6mm沈んでいれば、目で見て分かります。ワークを載せれば、さらに沈みます。壊れないことと、使えることは、まったく別の条件です。 私が「強度は足りてる、でも使えない」と言われた理由は、ここにありました。

多くの初心者設計者が強度計算だけで板厚を決めてしまいますが、薄い板を長いスパンで支える構造では、たわみのほうが先に限界を迎えます。決まるのは強度ではなく、剛性なのです。

板の幅は、自重たわみに一切影響しません

ここからが、この記事で最もお伝えしたい部分です。等分布荷重を受ける両端支持の梁のたわみは、次の式で表されます。

δ = 5wL⁴ ÷ (384EI)

  • δ:最大たわみ(mm)
  • w:単位長さあたりの荷重(N/mm)
  • L:支持間の距離=スパン(mm)
  • E:縦弾性係数(ヤング率、鋼で約205,000 N/mm²)
  • I:断面二次モーメント(mm⁴)

ここに自重の条件を入れます。幅b、板厚hの板であれば、自重による分布荷重は w=ρg・b・h、断面二次モーメントは I=bh³/12 です。この2つを代入すると、次のように整理できます。

δ = 0.156 × ρg × L⁴ ÷ (E × h²)

式の中から、幅bが消えました。これは計算のトリックではなく、物理的な事実です。板を広くすると重さは増えますが、その分だけ断面二次モーメントも同じ割合で増えるため、両者が完全に打ち消し合います。

この式が教えてくれることは3つあります。

  • 自重たわみは、板の幅にまったく依存しない
  • スパンLの4乗に比例する(2倍にすると16倍たわむ)
  • 板厚hの2乗に反比例する(2倍にするとたわみは1/4)

「幅を広げて安心する」という直感は、自重たわみに関しては完全に無効です。 効くのはスパンと板厚、この2つだけです。

数字で確認しましょう

SS400(密度7,850 kg/m³、E=205,000 N/mm²)で、スパン1,000mmの両端支持とした場合、先ほどの式は次のように単純化できます。

δ ≒ 58.6 ÷ h²(mm)

板厚ごとのたわみは以下のとおりです。幅が100mmでも1,000mmでも、この値は変わりません。

板厚自重によるたわみ判定(許容1mmの場合)
4.5 mm2.90 mm不合格
6 mm1.63 mm不合格
9 mm0.72 mm合格
12 mm0.41 mm合格(余裕あり)

たわみ1mm以内という条件から必要な板厚を逆算すると、7.66mmという答えが出ます。実在する板厚に丸めれば、t9が正解でした。当時の私のt6は、必要な剛性の半分以下だったわけです。

自重たわみの板厚選定で失敗する3つの原因

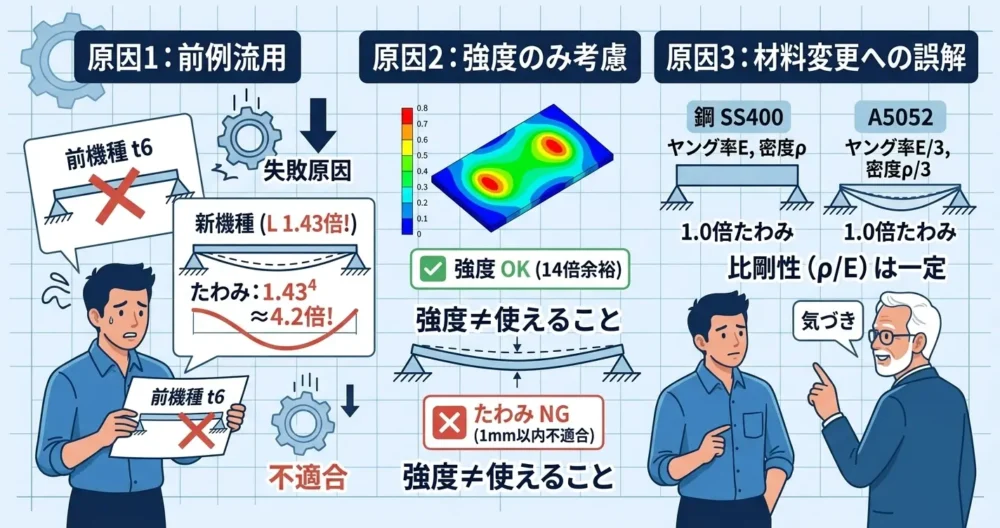

板厚選定で陥りがちなスパン延伸・強度計算のみ・材料変更の3大失敗原因を示す技術解説イラスト

計算方法が分かったところで、なぜ現場で判断を誤るのかを3つに整理します。私自身が全部やってしまった失敗でもあります。

原因1:スパンの4乗という非線形さを体感していない

人間の直感は、比例関係には強い一方で、4乗のような急激な変化にはまったく追いつきません。ここが最も危険な落とし穴です。

たとえば、前の機種で「スパン700mm、t6で問題なかった」という実績があったとします。今回はレイアウトの都合でスパンが1,000mmになりました。1.43倍です。感覚的には「少し伸びた程度」でしょう。しかし、たわみは1.43の4乗=約4.2倍になります。

前例が0.4mmで収まっていたなら、今回は1.7mmです。1.43倍という些細な変更が、合格を不合格に変えてしまいます。前例の流用が危険なのは、寸法が変わった瞬間に前提が崩れるからです。 流用してよいのは条件が同じときだけであり、スパンが変わった時点で、それは新規設計と同じ扱いにすべきです。

原因2:強度計算で満足して終わっている

先ほど示したとおり、自重のみを受ける薄板では、応力に14倍の余裕がありながらたわみが不合格になります。学校で学ぶ材料力学は応力の計算が中心になりがちで、たわみは付録のような扱いで終わることが多いものです。

しかし実務では、強度で決まる部品より、剛性で決まる部品のほうが多いという実感があります。架台、定盤、カバー、シュート、ブラケット。これらはどれも、壊れるかどうかではなく、動くかどうかで合否が決まります。

安全率という言葉も、この文脈では注意が必要です。応力に対する安全率が十分でも、たわみが許容値を超えていれば設計は成立しません。安全率の正しい捉え方については安全率の考え方にまとめていますので、あわせて確認してみてください。

原因3:材料を変えれば解決すると思い込んでいる

「たわむからアルミをやめて鉄にしよう」「軽くしたいからアルミに変えよう」。どちらも現場でよく聞く判断ですが、自重たわみに限っては、ほとんど効果がありません

理由は、先ほどの式を見れば分かります。自重たわみは ρg/E、つまり密度をヤング率で割った値に比例します。この値を主要な材料で比べてみましょう。

材料ヤング率E密度ρρ/E(鋼を1.00とした比)
SS400(一般鋼)205 GPa7,850 kg/m³1.00
A5052(アルミ合金)70 GPa2,680 kg/m³1.00
SUS304(ステンレス)193 GPa7,930 kg/m³1.07

驚かれるかもしれませんが、鋼とアルミの自重たわみは、同じ形状ならほぼ完全に一致します。アルミはヤング率が鋼の約3分の1しかありませんが、密度も約3分の1のため、両者が打ち消し合うのです。ステンレスに至っては、鋼よりわずかに不利になります。

この現象は「比剛性(ヤング率÷密度)が金属材料でほぼ一定である」という性質として知られています。材料を変えても、自重で下がる量は変わりません。 変えるべきは材料ではなく、形状か支持方法です。材料選定の考え方全般については材料選定の考え方で詳しく扱っています。

自重たわみから板厚を決める4つのステップ

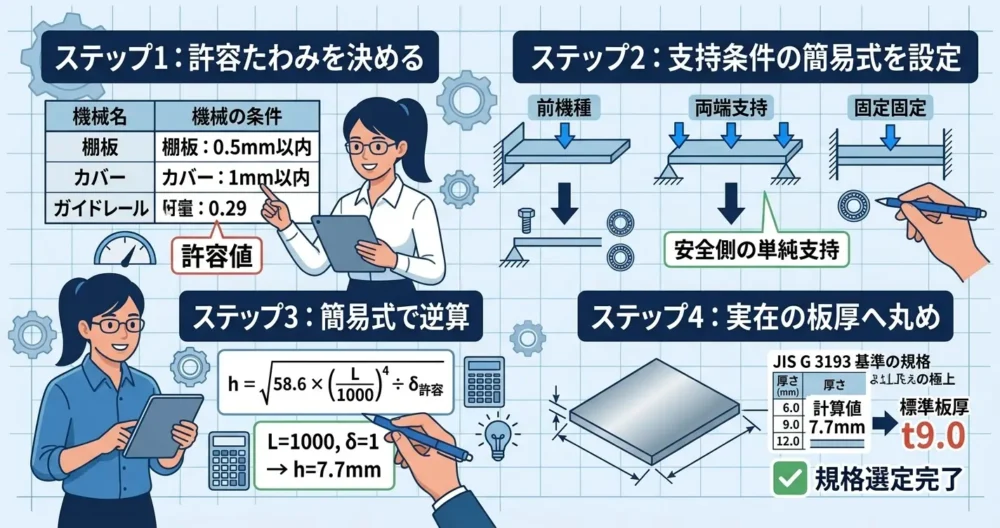

許容たわみ設定から支持条件・簡易計算・JIS標準板厚への丸めまで自重たわみ計算の4ステップを表すフロー図

ここからは実践編です。私が実際に使っている手順を、4ステップで示します。

ステップ1:許容たわみを先に決める

計算より先に、何mmまでなら許されるのかを決めます。ここが曖昧なまま計算しても、答えを判定できません。用途別の考え方を整理します。

用途許容たわみの決め方目安
測定・位置決めの基準面要求精度から配分する数μm〜0.05mm
ワークを載せる棚・受け台搬送や位置ズレへの影響から決める0.1〜0.5mm
一般的な架台・フレーム見た目と体感で決めるスパンの1/500〜1/1000
カバー・化粧板目視で分かるかどうかスパンの1/300程度

機械設計には、建築のような法的なたわみ基準がありません。だからこそ、自分で根拠を決めて図面に残すことが設計者の仕事になります。「スパン1,000mmに対して1/1000の1mm以内とする」と一言メモしておくだけで、後任者もレビュアーも判断できます。

ステップ2:支持条件を正しく設定する

同じ板でも、どこで支えるかでたわみは大きく変わります。代表的な3条件の係数を示します。

支持条件たわみの式スパン1,000mm・t6の場合
片持ち(一端固定)wL⁴/(8EI)約7.8 mm
両端支持(単純支持)5wL⁴/(384EI)約1.6 mm
両端固定wL⁴/(384EI)約0.33 mm

実際の構造は、この中間にあることがほとんどです。ボルト留めは完全な固定端ではなく、かといって自由に回転もしません。判断に迷ったら、両端支持として計算してください。 実際より安全側(たわみを大きめに見積もる側)の答えになるためです。

ステップ3:簡易式で必要板厚を逆算する

鋼板であれば、次の式を電卓に入れるだけで必要板厚が出ます。

必要板厚 h = √(58.6 × (L/1000)⁴ ÷ 許容たわみ)

Lはスパン(mm)、許容たわみはmmで入れます。いくつか計算してみましょう。

  • スパン1,000mm、許容1mm → h=7.7mm
  • スパン1,500mm、許容1mm → h=17.2mm
  • スパン800mm、許容0.5mm → h=7.0mm
  • スパン1,000mm、許容0.2mm → h=17.1mm

スパン1,000mmから1,500mmへ、1.5倍にしただけで、必要板厚が7.7mmから17.2mmへ跳ね上がる点に注目してください。スパンを伸ばすという判断は、想像よりはるかに高くつきます。

ステップ4:実在する板厚に丸める

計算値をそのまま図面に書いてはいけません。t7.7という板は、原則として調達できません。熱間圧延鋼板の寸法を定めたJIS G 3193では、6.0、9.0、12.0、16.0、19.0、22.0、25.0mmといった板厚が規定されています。

必ず計算値以上の、直近の標準板厚を選びます。7.7mm→t9、17.2mm→t19、という具合です。ここで下に丸めると、たわみは不合格に戻ってしまいます。

出典:JIS G 3193:2025 熱間圧延鋼板及び鋼帯の形状,寸法,質量及びその許容差(日本規格協会)

明日から使える具体アクション

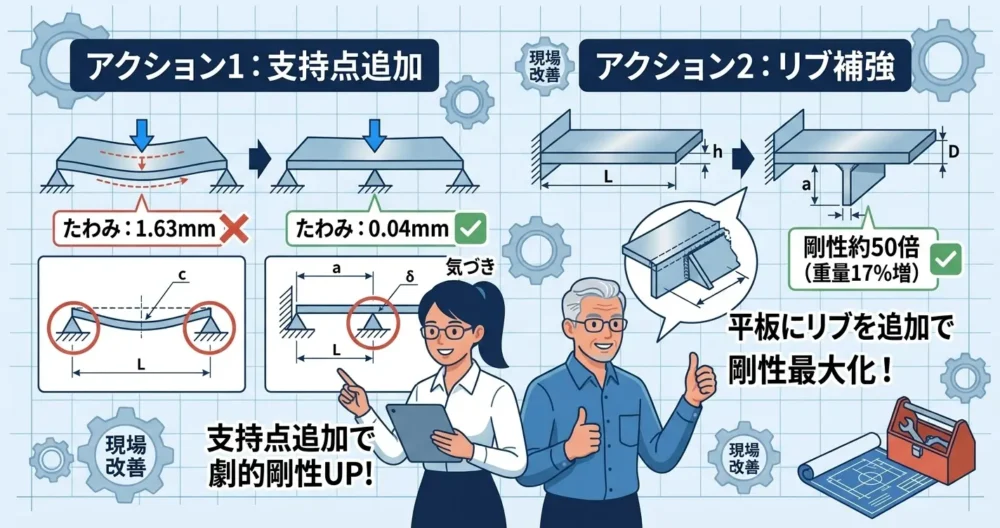

板厚を厚くせずに支点追加やリブ補強で劇的に剛性を高める自重たわみ対策の具体例イラスト

計算手順が分かっても、板厚を上げる以外の選択肢を持っていなければ、設計の幅は広がりません。ここからは、現場で実際に打てる手を紹介します。

アクション1:支持点を1つ増やす(最も効果が大きい)

板厚を厚くする前に、必ず検討してほしいのがこれです。スパン1,000mmの中央に支えを1本追加し、3点支持にすると何が起きるか。数字で示します。

構成たわみの係数t6のときのたわみ
両端の2点支持(スパン1,000mm)58.6/h²1.63 mm
中央を追加した3点支持(スパン500mm×2)1.52/h²0.042 mm

たわみは約39分の1になりました。スパンが半分になったことで4乗の効果が16分の1、さらに連続梁になることで支持の効きが良くなり、合計でこの差が生まれます。

板厚をt6からt9に上げても、たわみは1.63mmから0.72mmまでしか減りません。一方、支えを1本足すだけで0.04mmです。材料を厚くするより、支え方を変えるほうが、はるかに安く効きます。 アングル1本、ボルト2本で済むなら、コストも重量も抑えられます。

アクション2:リブを立てて断面二次モーメントを稼ぐ

支持点を増やせない場合の切り札がリブです。効果の大きさを実感していただくため、具体的に計算します。

幅300mm、板厚6mmの平板に、高さ50mm・厚さ6mmのリブを1本、長手方向に溶接した場合を考えます。

項目平板のままリブ1本追加
断面二次モーメント I5,400 mm⁴269,500 mm⁴
断面積(重量の比)1.001.17
たわみの比1.00約1/43

重量17%増で、剛性は約50倍になります。 これがリブの威力です。たわみは断面二次モーメントに反比例しますから、自重の増加分を差し引いても40倍以上の改善が得られます。

理由は単純で、断面二次モーメントは中立軸からの距離の2乗で効くためです。板の面から離れた位置に材料を配置するほど、効率よく剛性を稼げます。板厚を増やすのは、この観点では最も効率の悪い手段だと言えます。

アクション3:早見表を自分で1枚作る

毎回この計算をするのは現実的ではありません。私は入社3年目に、次のような表をExcelで作り、いまも使っています。作成には30分もかかりません。

  • 縦軸:スパン(400、600、800、1,000、1,200、1,500mm)
  • 横軸:板厚(4.5、6、9、12、16、19mm)
  • セルの中身:両端支持での自重たわみ(mm)

セルに入れる式は「=58.6×(スパン/1000)^4/板厚^2」だけです。レイアウト検討の段階でこの表を眺めれば、図面を描く前に、成立するかどうかが分かります。後戻りが減るという意味で、投資対効果は非常に高い道具です。

アクション4:実機で1回だけ実測して、計算を信頼する

計算に自信が持てない最大の理由は、答え合わせをした経験がないことです。次に立ち上げる設備で、ぜひ一度やってみてください。

  1. 計算値を先に紙に書いておく(例:t9、スパン1,000mm、計算値0.72mm)
  2. 実機の板の上に、マグネットスタンドでダイヤルゲージを立てる
  3. 支持点近くと中央で高さを読み、その差を測る
  4. 計算値と比べる

私の経験では、実測値は計算値の6〜9割程度に収まることが多いです。実際の支持部が単純支持より固定端に近く、溶接部やリブが剛性に寄与するためです。計算がやや安全側に出ることを一度体感しておくと、以後の判断が驚くほど速くなります。

補足:この簡易式が使えない場面

万能ではありませんので、限界も正しく把握しておきましょう。次の場合は、簡易式の前提から外れます。

  • 幅がスパンと同程度に広い板(一方向の梁ではなく、二方向に曲がる板として扱う必要がある)
  • 中央に重量物を集中して載せる場合(自重より載荷荷重が支配的になる)
  • 薄板の初期反りや残留応力が大きい場合(計算より下がることがある)
  • 振動が問題になる場合(剛性が低いと固有振動数も下がるため、別途固有振動数の変化の検討が必要)

これらに該当する場合は、有限要素解析(FEM)や実機検証を併用してください。ただし、その判断ができるのも、手計算で当たりをつけられる人だけです。 簡易式は解析の代わりではなく、解析結果が妥当かどうかを見抜くための物差しになります。

まとめ|自重たわみは1本の式で判断できます

この記事の要点を整理します。

  • 薄い板を長いスパンで支える構造では、強度より先にたわみが限界を迎える。応力に14倍の余裕があっても不合格になる
  • 自重たわみは δ ≒ 58.6 ×(L/1000)⁴ ÷ h²(鋼板・両端支持)で概算できる。板の幅は無関係
  • スパンの4乗で効くため、前例流用はスパンが変わった瞬間に成立しなくなる
  • 材料をアルミやステンレスに変えても、自重たわみはほぼ改善しない(比剛性がほぼ同じため)
  • 板厚を上げるより、支持点を1つ増やす(約39分の1)、リブを1本立てる(重量17%増で剛性約50倍)ほうが効果的
  • 計算値は必ずJIS G 3193の標準板厚に、上側へ丸める

最後にお伝えしたいことがあります。設計に自信が持てない本当の理由は、判断の根拠を1つも持っていないことです。 板厚を決められなかった2年目の私に足りなかったのは、材料力学の知識ではありませんでした。「この式で判断する」と決めた、たった1本の物差しでした。

物差しを1本持つと、次の設計でそれを検証できます。検証すると精度が上がります。精度が上がると、判断が速くなります。この循環が始まった瞬間から、設計は「怖いもの」から「面白いもの」に変わっていきます。

とはいえ、独学でこの循環を回し始めるのは簡単ではありません。何を物差しにすべきか、いまの環境で本当に力がつくのか、この先どんなスキルを積むべきか。社内では相談しにくい悩みもあると思います。

同じ道を歩いてきた設計者と、一度話してみませんか。頭の中の漠然とした不安は、言葉にした瞬間に、解決できる課題に変わります。
