モーターローラーが熱い原因と正常判断の基準

コンベヤを動かして1時間、モーターローラーに手を当てたら思った以上に熱い。この瞬間に「壊れる前兆では」と不安になった皆さんへ、先に結論をお伝えします。モーターローラーが熱いこと自体は、ほとんどの場合で異常ではありません。判断すべきは温度の高さではなく、「温度が飽和しているか」「周囲温度との差はいくつか」「仕様書の範囲に収まっているか」という3点です。この記事では、モーターローラーが熱くなる仕組みと3つの原因、そして現場で今日から使える温度判定の手順を、計算例と測定方法まで含めて解説します。感覚で不安になる状態から、数字で判断できる状態へ変わることを目指しましょう。

モーターローラーが熱いと不安になるのは、設計者として自然な反応です

私自身、駆け出しの頃に搬送ラインの立ち上げで同じ経験をしました。φ38のモーターローラーを使った小型のローラーコンベヤで、試運転を始めて1時間ほど経った頃です。何気なくローラーに触れたら、熱い。指を3秒も当てていられないくらいの温度でした。

そのとき頭をよぎったのは、次のような考えです。

• 選定を間違えたのではないか
• このまま運転を続けたら焼損するのではないか
• 客先立会いの本番で止まったらどうしよう

先輩に相談すると、返ってきた言葉は「で、何度だったの？」でした。答えられませんでした。触っただけで、測っていなかったからです。

この体験は、いま思えば設計者としての分岐点でした。熱いから異常なのではありません。測っていないから不安なのです。 手の感覚は、温度計ではありません。人間の指は金属に触れると熱を素早く奪われるため、同じ50℃でも金属と木材では体感がまったく違います。金属は熱伝導率が高く、皮膚の熱を一気に持っていくので「実際の温度より熱く」感じます。

だから、まず知っておいてほしいことがあります。触って熱いと感じた時点では、まだ何も判定できていません。ここから先は、感覚を数字に置き換える作業です。その手順を順番に見ていきましょう。

モーターローラーの発熱で本当に問うべきは「異常か仕様か」です

モーターは、原理的に必ず発熱する部品です

電気を機械の動きに変える装置は、投入したエネルギーを100%動力にできません。必ず一部が熱に変わります。モーターローラーの内部で起きている損失は、主に次の3つです。

• 銅損：巻線の電気抵抗によって発生する熱。流れる電流の2乗に比例して増える
• 鉄損：鉄心の中で磁界が反転するたびに発生する熱（ヒステリシス損・渦電流損）
• 機械損：ギヤの噛み合い、軸受の転がり抵抗、グリースの撹拌抵抗による熱

つまり、モーターローラーが冷たいままということは物理的にあり得ません。発熱しているかどうかを問うのではなく、発熱量が想定内かどうかを問うのが設計者の仕事です。

数字で確かめる：50℃という温度は妥当か

抽象論で終わらせないために、実際に計算してみましょう。仮に次のような条件のモーターローラーを考えます。

項目	想定値
出力	60 W
総合効率（モーター＋内蔵ギヤ）	約70%
外径	φ38 mm
有効長（発熱が逃げる筒の長さ）	600 mm
周囲温度	20℃

効率70%ということは、投入した電力のうち30%が熱になります。入力は 60 ÷ 0.7 ≒ 86 W ですから、損失は約26 Wです。26 Wというのは、小型のはんだごてに近い発熱量だとイメージしてください。

次に、この熱が逃げていく面積を求めます。円筒の側面積は「円周 × 長さ」なので、

• 円周：3.14 × 0.038 m ≒ 0.119 m
• 側面積：0.119 × 0.6 m ≒ 0.072 m²

損失26 Wを面積0.072 m²で割ると、単位面積あたり約360 W/m²の熱を捨てなければならない計算です。空気中に自然に置かれた金属面の熱伝達率（対流と放射の合計）は、条件にもよりますがおおむね 8〜12 W/(m²·K) 程度です。ここで10 W/(m²·K) を使うと、必要な温度差は次のようになります。

温度差 = 360 ÷ 10 = 36 K

周囲温度が20℃なら、表面温度は 20 + 36 = 約56℃。つまり、φ38のモーターローラーが50℃台になるのは、故障でもなんでもなく、熱の収支から導かれる自然な結果ということです。

もちろんこれは概算であり、実機は筒の中の空気層、ギヤの位置、コンベヤフレームへの熱伝導によって変わります。それでも「50℃前後は物理的におかしくない」という見当がつくだけで、不安の質は大きく変わります。

感覚と数字のズレを埋める

ここで、判断を助ける2つの基準を紹介します。

ひとつは、電動機の絶縁材料の耐熱性を定めた JIS C 4003（電気絶縁の耐熱クラス） です。耐熱クラスはA種105℃、E種120℃、B種130℃、F種155℃、H種180℃と区分されており、一般的な産業用モーターにはB種やF種が使われます。この数値は巻線が耐えられる温度であり、筒の外側の表面温度ではありません。外側が50℃でも、内部の巻線は許容値に対してまだ余裕があるというケースが普通にあります。

もうひとつは、火傷のリスクに関する基準です。ISO 13732-1（表面接触時の人体反応の評価法） では、素材ごとに火傷が生じるしきい値が示されており、金属面ではおよそ63℃前後が目安とされています。プラスチックや木材はこれより高い温度でも火傷しにくく、同じ温度でも素材で危険度が違うことがわかります。

ここが重要な分岐点です。「機械が壊れるか」と「人が火傷するか」は、まったく別の評価軸です。モーターローラーとしては正常でも、作業者が触れる位置にあるなら、カバーや表示による安全対策が必要になります。判断を分けて考えましょう。

出典：JIS C 4003 耐熱クラス、ISO 13732-1:2006（日本規格協会）

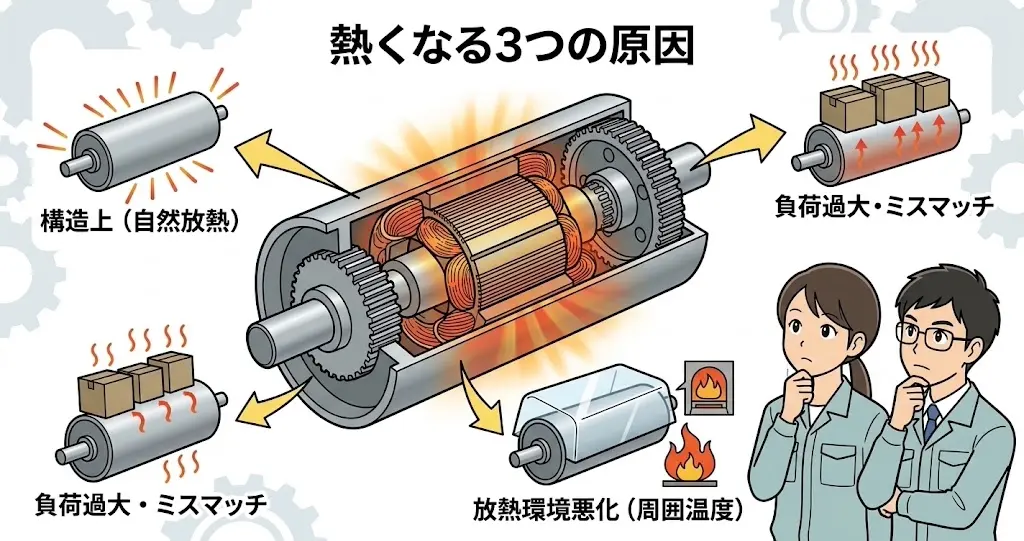

モーターローラーが熱くなる3つの原因

発熱の仕組みがわかったところで、「では、なぜ想定より熱くなることがあるのか」を3つに整理します。現場で起きるトラブルは、ほぼこの3つのどれか、あるいは組み合わせです。

原因1：構造上、放熱経路が限られている

モーターローラーは、モーターと減速ギヤをローラーの筒の中に丸ごと収めた部品です。省スペースで配線もすっきりする優れた機械要素ですが、熱の面では不利な構造を持っています。

一般的な外置きモーターは、後端に冷却ファンを持ち、フレームの放熱フィンに風を当てて冷やします。ところがモーターローラーには、この強制冷却の仕組みがありません。内部で発生した熱は、次の経路でしか逃げられないのです。

• 筒の内壁 → 筒（パイプ）の肉厚 → 外表面 → 空気へ自然対流と放射で放熱
• 軸端 → ブラケット → コンベヤフレームへ熱伝導

つまり、放熱能力の大部分を「筒の外表面」に依存しています。外置きモーターと同じ感覚で温度を比べると、必ず「モーターローラーのほうが熱い」という結論になります。構造を理解せずに他の機械と比べると、正常な状態まで異常に見えてしまいます。

なお、この構造上の特徴は保守性にも影響します。内蔵型は交換の考え方が外置きモーターと異なるため、設計段階で交換手順まで見ておくべき部品です。この観点はモーター保守性の設計で詳しく解説しています。

原因2：負荷条件と選定のミスマッチ

2つ目は、選定時に想定した使い方と、実際の使い方がずれているケースです。銅損は電流の2乗に比例するため、負荷が1.3倍になると発熱はおよそ1.7倍になります。負荷のわずかな増加が、発熱には大きく効いてくるのです。

現場でよく見かけるズレを挙げます。

• 搬送物の質量が想定より重い：試作段階の空箱で検証し、実際は中身入りだった
• 始動・停止の回数が多い：短ピッチでの間欠搬送は、始動電流（定格の数倍）を頻繁に流すため平均電流が上がる
• アキューム（滞留）搬送で滑らせている：ローラー上で搬送物を止めたまま回し続けると、摩擦仕事がそのまま熱になる
• 傾斜搬送で重力分の負荷が加わっている：水平前提の選定のまま、5度の傾斜がついている
• 連続運転率（ED）が仕様を超えている：短時間定格の機種を連続で回している

私が過去に温度異常を疑われた案件も、原因はここでした。搬送物の質量は仕様どおりでしたが、下流の詰まりを吸収するためにローラー上で滞留させる運用に変わっていたのです。設計値ではなく、実際の運転条件が発熱を決めます。 図面上の条件と現場の運用が同じとは限らない、という前提で確認しましょう。

負荷条件の見積もり方については、軸受選定の考え方で扱っている「実荷重をどう置くか」の考え方がそのまま応用できます。

原因3：放熱環境が仕様の前提とずれている

3つ目は、モーターローラー本体ではなく周囲環境の問題です。多くのモーターローラーは、適応周囲温度が0〜+40℃（機種によっては-10〜+40℃）として仕様が定められています。この40℃という上限は、意外なほど簡単に超えます。

• 夏場の工場屋内で、天井付近の局所温度が45℃を超えている
• 安全カバーや防塵カバーで密閉し、内部に熱がこもっている
• 乾燥炉や成形機の近くで、輻射熱を受けている
• 粉塵が筒の表面に堆積し、断熱層のようになっている
• 洗浄環境で、水切りのために囲いを設けている

先ほどの計算を思い出してください。表面温度は「周囲温度 ＋ 温度上昇分」で決まります。温度上昇分が36 Kなら、周囲20℃で56℃、周囲40℃なら76℃です。機械の状態がまったく同じでも、環境が変われば表面温度は20℃以上変わります。 冬に問題なかった設備が夏に警報を出す、という現象はここから生まれます。

出典：協和製作所 モーターローラ技術資料

3つの原因を並べると、共通点が見えてきます。いずれも「本体が壊れているか」ではなく「使い方と環境が仕様と合っているか」の問題だということです。次章では、これを判定する具体的な手順に進みます。

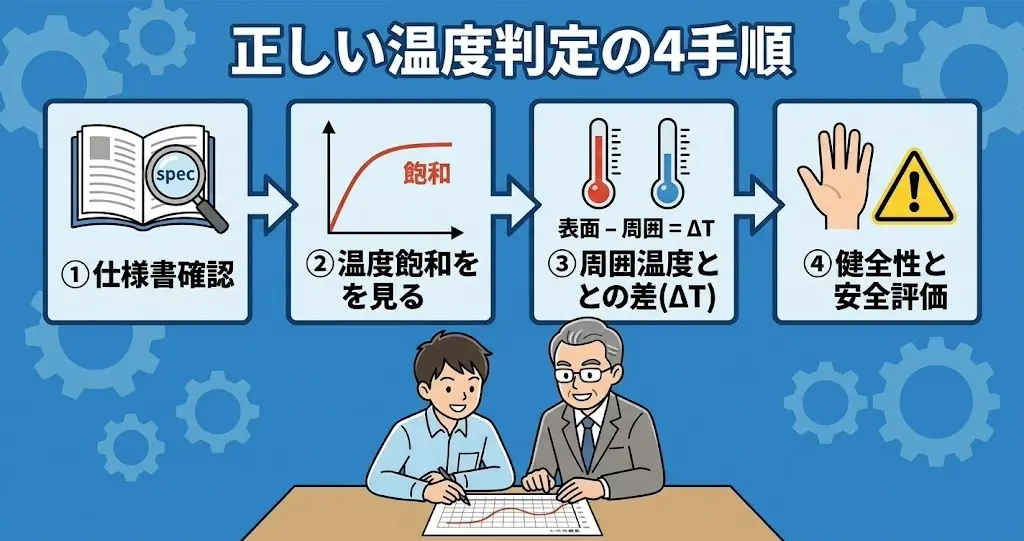

モーターローラーの温度を正しく判断する4つの手順

ここからは実践です。私が現場で使っている判定手順を、順を追って説明します。特別な装置は要りません。放射温度計かデータロガーが1台あれば十分です。

手順1：仕様書で「前提条件」を確認する

最初にやるべきは、カタログや取扱説明書を開くことです。見るべき項目は次の4つです。

確認項目	何がわかるか
適応周囲温度	その温度範囲外なら、そもそも保証の対象外
定格（連続／短時間）とED%	連続で回してよい機種かどうか
耐熱クラス・保護装置の有無	サーマルプロテクタ内蔵なら、異常時は自動で止まる
許容搬送質量・接線力	現在の負荷が範囲内か

特に見落とされやすいのがサーマルプロテクタ（温度過昇防止装置）の有無です。内蔵されている機種であれば、巻線が危険温度に達した時点でモーターは自動的に停止します。裏を返せば、止まらずに回り続けているという事実そのものが「巻線は許容内」という証拠になります。この1点を知っているだけで、現場での不安はかなり減ります。

手順2：温度が「飽和したか」を見る

これが最も重要な判定基準です。温度の絶対値より先に、時間に対する変化を見てください。

モーターの温度は、運転開始後に指数関数的に上昇し、発熱量と放熱量が釣り合った時点で一定になります。この落ち着いた状態を「飽和」と呼び、到達までに30分〜数時間かかります。判定の考え方は次のとおりです。

• 60分で50℃、90分でも51℃、120分でも51℃ → 飽和している。正常な状態
• 60分で50℃、90分で58℃、120分で66℃ → 上がり続けている。要調査

つまり、「1時間で50℃」という情報だけでは判断できません。知るべきは温度そのものではなく、温度が止まったかどうかです。 冒頭の私の失敗も、まさにこの視点が抜けていたことが原因でした。1点の測定は不安を生むだけですが、時系列の測定は結論を出してくれます。

手順3：周囲温度との差（温度上昇値）で評価する

飽和が確認できたら、次は温度上昇値ΔTを計算します。式は単純です。

ΔT ＝ 表面温度 − 周囲温度

表面52℃、周囲22℃ならΔTは30 Kです。この値を使う理由は2つあります。ひとつは、季節や設置場所が変わっても比較できること。もうひとつは、機械の劣化を早期に捉えられることです。同じ設備で去年の夏のΔTが30 K、今年が42 Kなら、環境ではなく機械側に変化が起きたと判断できます。

ΔTの目安を表にまとめます。数値はあくまで一般的な傾向であり、最終判断はメーカー仕様が優先です。

ΔT（表面温度−周囲温度）	状態の見方	取るべき行動
〜20 K	余裕のある状態	記録して継続運転
20〜40 K	一般的な連続運転時の範囲	飽和を確認したうえで継続。記録を残す
40〜60 K	高め。周囲温度が高いと総温度が危険域に入る	負荷条件と放熱環境を見直す
60 K以上、または飽和しない	明らかに想定外	運転を止めてメーカーに相談

手順4：機械の健全性と人の安全を分けて評価する

手順3までで「機械として問題ないか」は判定できます。ここに、もうひとつ別の軸を重ねてください。作業者が触れる可能性のある場所かどうかです。

前述のとおり、金属面では60℃を超えたあたりから火傷のリスクが現実味を帯びます。機械として正常な55℃でも、人の手が届く高さにあれば対策が必要です。具体的には、樹脂製カバーの設置、注意表示ラベル、あるいはローラー配置の見直しといった手段があります。

「壊れないから大丈夫」と「触っても大丈夫」は、別々に確認するものです。 この2軸で考える習慣は、モーターローラーに限らず、発熱するあらゆる機械要素の設計で役立ちます。

軸受そのものが発熱源になることもあります。すべり軸受の発熱を設計段階で見積もる方法はすべり軸受の発熱で解説しています。

明日から現場でできる具体アクション

理屈がわかっても、実際に手を動かさなければ判断はできません。ここからは、そのまま使える手順を示します。

アクション1：放射温度計の「落とし穴」を回避して測る

最も手軽な測定器は放射温度計（非接触型）ですが、モーターローラーの測定では大きな注意点があります。光沢のある金属面を、そのまま放射温度計で測ってはいけません。

放射温度計は、物体から出る赤外線の量から温度を計算します。この計算には「放射率」という係数を使い、一般的な機種は0.95程度に固定されています。ところが、メッキされた金属や研磨された金属面の放射率は0.1〜0.3程度しかありません。放射率が低い面を0.95の設定で測ると、実際より大幅に低い値が表示されます。50℃の面が35℃と表示される、といったことが普通に起こります。

対策は簡単で、コストもかかりません。

1. 測定したい部分に黒いビニルテープ（つや消しに近いもの）を貼る
2. 5分以上待ち、テープと母材の温度をなじませる
3. テープの上を、10〜20 cm程度の距離から測る

これだけで、放射率の問題はほぼ解消します。より確実を期すなら、K型熱電対をアルミテープで押さえて接触測定する方法が確実です。私は重要な立会い試験では必ず熱電対を使い、日常点検では黒テープ＋放射温度計、と使い分けています。

アクション2：5点測定シートで記録を残す

判定に必要なのは、点ではなく線のデータです。次の項目を1枚の紙にまとめて記録してください。

経過時間	周囲温度	表面温度	ΔT	備考
運転前（0分）				冷間状態の基準
10分				立ち上がりの傾き
30分
60分
120分				飽和の確認

測定位置は毎回同じ場所にします。おすすめは、モーターが入っている側の端から3分の1程度の位置です。ここは筒の中で最も温度が高くなりやすく、変化を捉えやすいためです。マーキングして固定しておくと、次回以降のデータと直接比較できます。

このシートが1枚あるだけで、メーカーへの問い合わせも、上司への報告も、次年度の点検も、すべてが変わります。記録のない温度は主観ですが、記録のある温度は判断材料です。

アクション3：メーカーへの問い合わせを一発で終わらせる

温度が高いと判断した場合、次はメーカーへの相談です。このとき、以下の情報を最初にまとめて伝えると、やりとりの往復が激減します。

• 型式・電圧・出力（銘板の写真が最速）
• 搬送物の質量、搬送速度、搬送ピッチ
• 運転パターン（連続／間欠、1時間あたりの始動回数、滞留の有無）
• 傾斜の有無と角度
• 周囲温度（実測値。カタログの想定ではなく現場の値）
• 温度の時系列データ（アクション2のシート）
• 測定方法（放射温度計か接触式か、放射率対策の有無）

私の経験では、この情報を揃えて出すと、初回の回答で判定が返ってくることがほとんどです。逆に「熱いのですが大丈夫でしょうか」だけで問い合わせると、確認事項のやりとりだけで数日が過ぎます。技術的な問い合わせの質は、そのまま設計者の信頼につながります。

アクション4：設計側で打てる手を持っておく

再発防止や次期設計のために、設計者が選べる対策を整理しておきます。

• 駆動ローラーの本数を増やす：1本あたりの接線力が下がり、電流も発熱も下がる。最も確実な対策
• 減速比を見直す：必要な搬送速度に対して余裕のある減速比を選べば、モーターの負荷率が下がる
• ED（連続運転率）に合った機種を選ぶ：短時間定格品を連続運転に使わない
• カバーに通気を確保する：安全カバーの目的は接触防止であり、密閉である必要はない。ルーバーや金網で通気を残す
• 周囲温度の実測値を設計条件に入れる：室温22℃ではなく、夏の設置場所の実測値を使う
• サーマルプロテクタ内蔵品を標準採用する：異常時に自動停止する仕組みは、最後の砦になる
• 潤滑の温度依存を考慮する：グリースは温度が上がるほど劣化が早まる。高温環境なら、それに適合したグリース仕様を選ぶ

最後の項目は見落とされがちです。グリースの寿命は温度に強く依存し、高温側では劣化が加速します。表面温度が高い状態で使い続けると、モーター本体が壊れる前に、軸受の潤滑が先に寿命を迎えることがあります。潤滑剤の考え方は潤滑油の基礎知識にまとめていますので、あわせて確認してみてください。

これらの手を持っていれば、「熱いです」で終わらず、「この条件なら本数を1本増やす提案をします」まで話を進められます。設計者の価値は、まさにこの一歩の差に表れます。

まとめ｜モーターローラーの発熱は「測って比べる」で怖くなくなります

モーターローラーが熱いという事象について、この記事でお伝えしてきたことを整理します。

• モーターは銅損・鉄損・機械損によって必ず発熱する。φ38・出力60 W級なら、周囲20℃で表面50℃台になるのは計算上も自然な結果
• 熱くなる原因は、①内蔵構造ゆえの放熱経路の少なさ、②負荷条件と選定のミスマッチ、③周囲温度やカバーによる放熱環境の悪化、の3つに整理できる
• 判定は4手順。仕様書の前提を確認し、温度が飽和したかを見て、周囲温度との差ΔTで評価し、機械の健全性と人の安全を分けて考える
• 測定では放射率に注意する。光沢面には黒いビニルテープを貼ってから測る
• 記録シートを1枚残せば、メーカー相談も次回点検も一気に楽になる

そして、この記事で最も持ち帰ってほしい考え方をもう一度書きます。判断できない不安の正体は、技術力の不足ではなく、測定と比較の不足です。 温度計を当て、周囲温度を引き算し、時間を追って記録する。それだけで、昨日まで不安だった現象が、今日は説明できる現象に変わります。

この「測る・比べる・記録する」という姿勢は、温度に限りません。振動、騒音、電流値、寸法のばらつき。設計者が扱うあらゆる不安は、同じ方法で扱えます。目の前の1本のモーターローラーは、その練習台としてこれ以上ない教材です。
