皆さんは、ローラーチェーンのリンク数を数えていて「あと1コマだけ足したいのに、なぜかうまくいかない」と手が止まった経験はありませんか。結論から言えば、ローラーチェーンのリンク数は偶数にするのが原則です。これは慣習でも現場のクセでもなく、チェーンが「内リンクと外リンクの2種類が交互に並ぶ」という構造で成り立っているからです。だから内リンクだけを1個買い足すことはできませんし、無理に奇数で組めば強度が落ちる継手を使うことになります。
この記事では、ローラーチェーンのリンク数が偶数になる理由を構造からほどき、初心者設計者がつまずく3つの原因、そして実務でリンク数を偶数に収めるための具体的な手順まで解説します。読み終わるころには、チェーン伝動の図面に「リンク数〇〇」と書くとき、その数字の意味を自分の言葉で説明できるようになっているはずです。
ローラーチェーンのリンク数で悩むのは、決して知識不足ではありません
まず、安心してほしいことがあります。ローラーチェーンのリンク数で迷うのは、皆さんの勉強不足が原因ではありません。
私自身も、設計を始めて2年目のころに同じ壁にぶつかりました。搬送コンベヤの駆動部を設計していて、軸間距離を先に決め、チェーン長さの計算式に数値を放り込んで「97リンク」という答えを出しました。何の疑問も持たずに部品表へ書き込み、購買へ流したのです。数日後、調達担当者から電話がかかってきました。「97リンクだと継足しリンクが要りますけど、いいんですか」。私はその場で答えられませんでした。継足しリンクという言葉すら知らなかったからです。
このとき私が痛感したのは、教科書はチェーンの「計算式」は教えてくれても、チェーンが「どう組み立てられているか」は教えてくれないという事実でした。機械要素の教科書に載っているのは伝動能力の選定表と長さの計算式であり、内リンクと外リンクがどう噛み合っているかという物理的な話は、ほとんど扱われません。
そして、この構造を知らないまま設計すると、次のような場面で必ず立ち止まります。
- チェーンの長さを計算したら奇数リンクになったが、そのまま図面に書いていいのか判断できない
- 「1コマ足りない」と現場に言われたが、なぜ内リンクを単品で買えないのかわからない
- 交換用チェーンの手配で「オフセットリンク付き」と言われ、それが何を意味するのか説明できない
- チェーンが伸びたと言われたが、どこまで伸びたら交換なのか基準を持っていない
これらはすべて、計算式ではなく構造の理解でしか解けない問題です。逆に言えば、構造さえ腹落ちすれば一気に見通しがよくなります。この記事はそのための道案内です。
ローラーチェーンのリンク数問題の本質は「2コマで1組」という構造にある
表面的には「リンク数を偶数にしましょう」というルールに見えます。しかし本質は別のところにあります。ローラーチェーンは、性質の違う2種類のリンクが交互に並ぶことで初めて成立する部品であり、チェーンの最小単位は1コマではなく「内リンク＋外リンク」の2コマなのです。

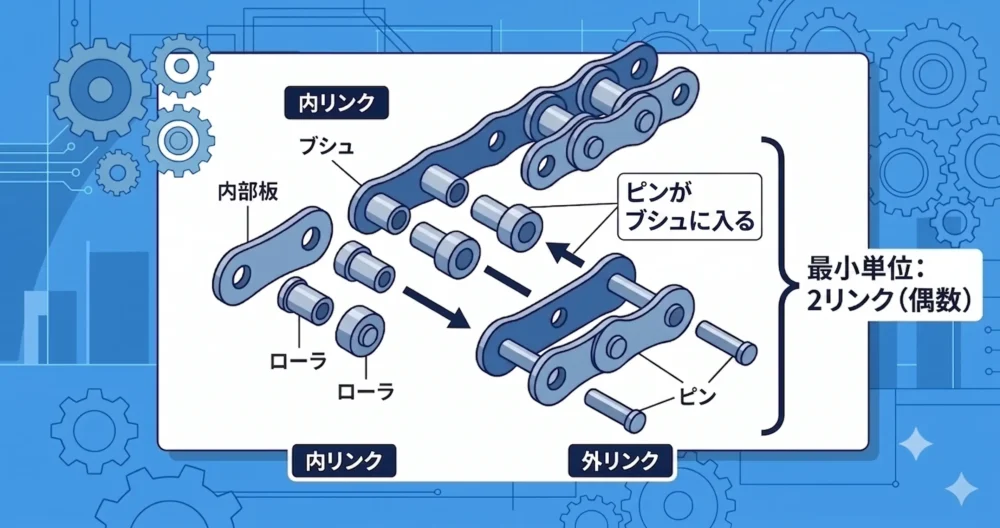

内リンクと外リンクは、まったく別の部品
ローラーチェーンを分解すると、見た目は似ていても役割の異なる2つのリンクが出てきます。江沼チヱン製作所やつばきモーションテクノロジーが公開している構造資料でも、両者は明確に区別されています。
| 項目 | 内リンク（ローラリンク） | 外リンク（ピンリンク） |
|---|---|---|
| 構成部品 | 内プレート2枚＋ブシュ2個＋ローラ2個 | 外プレート2枚＋ピン2本 |
| 結合方法 | ブシュを内プレートに圧入 | ピンを外プレートに圧入し、頭部をかしめる |
| プレート位置 | 内側（外リンクに挟まれる） | 外側（内リンクを挟む） |
| 主な役割 | ローラがスプロケット歯と接触し、回転で滑りを逃がす | ピンがブシュの内側で回り、屈曲の軸になる |
| 単体入手 | 補修部品としては一般に流通しない | 継手リンクという形で入手できる |
この表で注目してほしいのは、結合方法の欄です。内リンクはブシュを圧入して組み上げてあり、外リンクはピンを圧入したうえで頭部をかしめて抜け止めしています。つまり、どちらも工場の専用設備で組み立てられた「もう分解を想定していない構造」なのです。
内リンクが単体で売られていない理由
ここで冒頭の疑問に答えが出ます。内リンクを単体で買えないのは、メーカーが不親切だからではありません。内リンク単体を手に入れても、それをチェーンにつなぐ手段が現場に存在しないからです。
チェーンをつなぐという行為は、必ず外リンクのピンを内リンクのブシュに通し、そのピンを固定する作業になります。この「固定」を担うのが継手リンク（ジョイントリンク）で、市販されているのはクリップ止め・割ピン止め・かしめ止めといった外リンク型の部品ばかりです。内リンク型の継手というものは、原理的に成立しません。ピンを持っていないリンク同士は、どうやってもつながらないからです。
だから現場でチェーンを1コマだけ詰めたり足したりしようとすると、必ず「2コマ単位」になります。これがリンク数偶数原則の正体です。
奇数にしたいときの唯一の逃げ道と、その代償
とはいえ、どうしても奇数リンクにしたい場面はあります。そのために用意されているのがオフセットリンク（継足しリンク）で、内プレート側と外プレート側の中間形状をした、片側が段違いになった特殊なリンクです。これを1個入れると、リンク数を1つだけ増やせます。
ただし、これには代償があります。つばきモーションテクノロジーの技術資料には、オフセットリンクはローラチェーン本体よりも強度が低下することがある、と明記されています。段違い形状のプレートには曲げ応力が生じるため、まっすぐな内・外プレートに比べて弱くなるのです。
チェーンの強度は、いちばん弱いリンク1個で決まります。100個のリンクのうち99個が定格を満たしていても、オフセットリンク1個が先に壊れれば、チェーンはそこで切れます。伝動系が突然切れる怖さは、ワイヤーロープとチェーンの使い分けを考えるときにも共通する視点です。だからこそ、設計段階で偶数に収めておく価値があります。

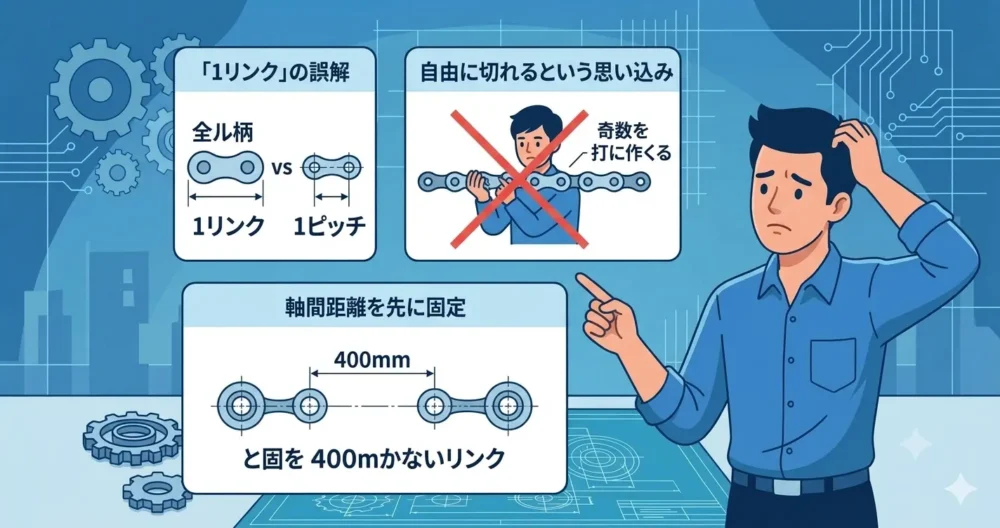

ローラーチェーンのリンク数でつまずく3つの原因
構造がわかったところで、なぜ多くの初心者設計者が同じ場所でつまずくのかを整理します。私が後輩の図面をチェックしてきた経験から言うと、原因はほぼ次の3つに集約されます。
原因1：「1コマ」の定義が人によって違う
いちばん多いのがこれです。ローラーチェーンの「1リンク」は、正しくは1ピッチ分、すなわちピンの中心からとなりのピンの中心までを指します。ところが現場では、内リンクと外リンクのペアを「1コマ」と数える人もいれば、プレート1枚を数えている人もいます。
たとえばRS40（ピッチ12.7mm）のチェーンで「100リンク」と言えば、全長は12.7×100＝1270mmです。しかしこれを「内外ペアで100組」と誤解すると、全長は倍の2540mmになってしまいます。数字は同じでも、意味が倍違うわけです。
単位の認識がずれたまま話を進めることが、設計ミスのいちばん静かな入口です。打ち合わせでチェーン長さの話が出たら、最初に「ピッチ数で数えていますね」と一言確認するだけで、この種の事故はほぼ防げます。
原因2：チェーンは自由に切って詰められると思い込んでいる
自転車のチェーンをチェーンカッターで切った経験がある方ほど、この誤解に陥りやすい傾向があります。確かにチェーンは物理的に切れますが、切ったあとに「つなげる状態」で残るかどうかは別問題です。
内リンクの端と内リンクの端をつなごうとしても、ピンがないのでつながりません。外リンクの端と外リンクの端も、ブシュがないので同じくつながりません。つながるのは「内リンクの端」と「外リンクの端」の組み合わせだけです。したがって、切った時点で両端の種類が決まり、そこから先の選択肢は自動的に絞られます。
産業機械のチェーンは、自転車用と違って再かしめの精度が寿命に直結します。圧入代が足りなければピンが動き、過剰ならプレートが変形します。現場で切って詰める前提の設計は、その精度管理を現場に丸投げしているのと同じです。
原因3：軸間距離を先に固定してしまう
3つ目が、設計プロセスそのものに関わる原因です。レイアウトを描くときに、軸間距離を「キリのいい数字」で先に決めてしまう習慣がある方は少なくありません。私も新人のころは、軸間400mmと決め打ちしてから計算に入っていました。
しかし、チェーン伝動では軸間距離とリンク数は独立した変数ではありません。軸間距離を1mm変えればリンク数の計算結果は変わりますし、逆にリンク数を偶数に固定すると軸間距離は0.5ピッチ刻みでしか成立しなくなります。先に軸間距離をロックすると、後から出てきた奇数リンクを解消する手段がなくなり、オフセットリンクに頼るしかなくなるのです。
これは安全率の考え方とも通じます。数値を先に決めて後から辻褄を合わせる進め方は、安全率を「数字任せ」にする落とし穴と同じ構造の失敗と言えます。

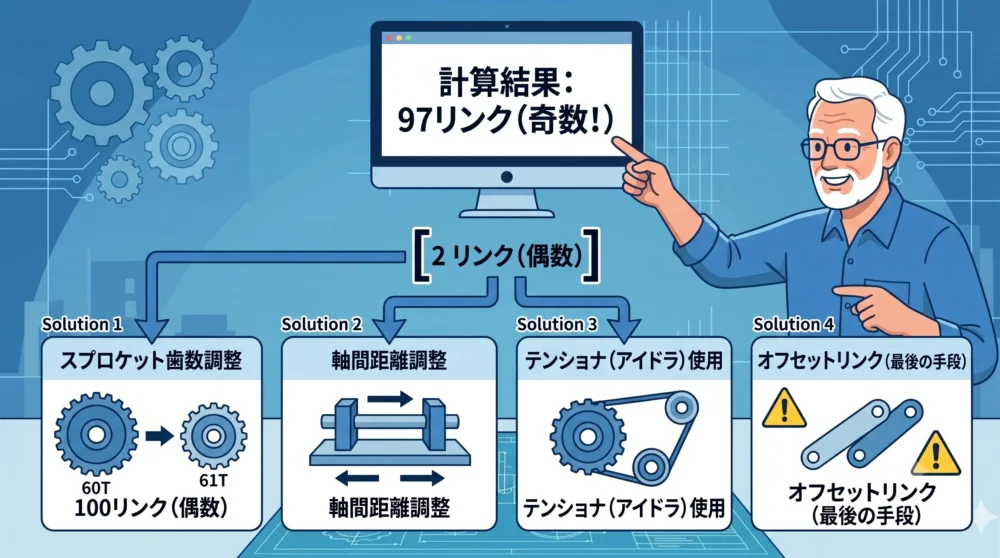

ローラーチェーンのリンク数を偶数に収める4つの解決方法
原因がわかれば、対策は具体的になります。ここからは、実務でそのまま使える4つの方法を順に説明します。
解決1：チェーン長さの計算式を自分の手に持つ
まずは、リンク数を自分で出せるようになることが出発点です。ローラーチェーンのリンク数Lは、次の式で求められます。
L ＝ 2C/P ＋ (N1＋N2)/2 ＋ (P/C) × { (N2－N1)/2π }²
L ：リンク数（ピッチ数）
C ：軸間距離（mm）
P ：チェーンピッチ（mm）
N1 ：小スプロケット歯数
N2 ：大スプロケット歯数
第1項が2軸間を往復する直線部分、第2項が両スプロケットに巻き付く部分、第3項が歯数差によるたすき掛けの補正です。式の形を丸暗記する必要はありませんが、「直線＋巻き付き＋補正」という3つの構成を理解しておくと、計算結果が妥当かどうかを感覚で判断できるようになります。
つばきモーションテクノロジーの選定資料では、この式で求めたLの小数点以下は、たとえわずかでも切り上げて1リンクに数えると指示されています。切り捨てるとチェーンが張りすぎて、テンショナーの調整範囲を超えてしまうためです。
解決2：スプロケット歯数で偶数に寄せる
計算結果が奇数になったとき、最も影響の小さい調整手段がスプロケット歯数の変更です。同じ選定資料でも、奇数リンクを避けるためにスプロケットの歯数または軸間距離を変えて偶数リンクにすることが推奨されています。
歯数を変えると速比が変わるため、変更幅は慎重に決める必要があります。ただし、大スプロケット側を1歯増減させるだけなら、速比の変化はわずかで済む場合がほとんどです。歯数選定の目安としては、次の点を押さえておくと判断しやすくなります。
- 小スプロケットは15歯以上が適当とされ、やむを得ない場合でも13歯以上が推奨される
- 歯数が少ないほど、チェーンがスプロケットに乗り移るときの多角形運動による速度変動が大きくなる
- 大スプロケットは120歯を超える設計が好ましくないとされている
- 歯数を奇数にすると、同じ歯が同じリンクと繰り返し噛み合う頻度が下がり、摩耗が分散しやすい
最後の項目は特に覚えておく価値があります。リンク数が偶数で歯数も偶数だと、特定の歯と特定のリンクが周期的に同じ組み合わせで当たり続けます。歯数を奇数にすると、この周期がずれて摩耗が全体に散るのです。偶数リンクと奇数歯の組み合わせは、こうした理由から現場で好まれてきました。
解決3：軸間距離を「調整代を持った寸法」として設計する
歯数で吸収しきれない場合は、軸間距離側で調整します。ここで大切なのは、軸間距離を固定寸法ではなく可変寸法として設計する発想です。
具体的な手段としては、モーターベースを長穴にする、テンショナースプロケットを設ける、ベースプレート自体をスライド構造にするといった選択肢があります。どれを採るかは、必要な調整量とスペースで決まります。
| 調整方法 | 調整量の目安 | 向いている用途 | 注意点 |
|---|---|---|---|
| モーターベース長穴 | 数mm〜20mm程度 | モーター直結の一般的な伝動 | 芯出し精度が長穴のガタに左右される |
| スライドベース（市販品） | 30mm〜100mm程度 | 頻繁に張り調整が必要な設備 | スペースとコストが増える |
| テンショナースプロケット | チェーン長さに依存せず対応可 | 軸間距離を動かせない機構 | たるみ側に設置しないと寿命が縮む |
| アイドラ（固定位置） | 調整不可 | 長スパンのばたつき抑制 | 調整代にはならない |
表のとおり、テンショナーは万能に見えますが、設置位置を誤ると逆効果です。テンショナーは必ずチェーンのたるみ側（張力のかからない側）に置き、チェーンの外側から押すのが基本になります。張り側に置くと、走行中の張力がそのままテンショナーの軸受に加わり、軸受が早期に壊れます。
なお、リンク数を2つ増減させると、チェーン全長は2ピッチ変わります。軸間距離の変化はその半分、つまり1ピッチ分です。RS40なら12.7mm、RS60（ピッチ19.05mm）なら19.05mm動くことになります。調整代を「なんとなく20mm」で決めるのではなく、「1ピッチ分＋伸び代」という根拠で決められると、設計の説得力が変わります。
解決4：オフセットリンクは最後の手段として位置づける
ここまでの3つで対応できない場合に限り、オフセットリンクを検討します。使ってはいけない部品ではありませんが、次の条件を満たすかどうかを確認してから採用してください。
- 伝達トルクに対して、チェーンの最大許容張力に十分な余裕がある
- 衝撃荷重や頻繁な起動停止がなく、負荷変動が穏やかである
- 万一チェーンが切れても、人体や周辺設備に危害が及ばない配置になっている
- 保守記録に「オフセットリンク使用」と残し、交換時に引き継げる状態にある
これらのうち1つでも怪しければ、歯数か軸間距離に戻って偶数化を目指すほうが確実です。設計とは、後工程に渡す判断の質を高める仕事でもあります。
ローラーチェーン設計を実務で回すための具体アクション
ここからは、明日から図面に反映できる具体的な手順に落とし込みます。
アクション1：設計時の確認項目を固定化する
チェーン伝動を設計するたびに、次の順番で確認する習慣をつけてください。順番そのものに意味があります。
- 伝達動力（kW）と回転数を確定させ、使用係数を掛けて補正動力を求める
- 補正動力と小スプロケット回転数から、伝動能力表でチェーン番号を仮決めする
- 速比からスプロケット歯数を決める（小15歯以上、大120歯以下）
- 概略の軸間距離を置き、リンク数を計算する
- 奇数になったら歯数または軸間距離を微調整し、偶数に収める
- 確定したリンク数から軸間距離を逆算し、調整代を長穴やベースで確保する
使用係数は負荷条件で変わります。モーター駆動で滑らかな伝動なら1.0、多少の衝撃を伴う場合は1.3、大きな衝撃を伴う場合は1.5が目安です。また、多列チェーンを使う場合は列数ぶん単純に倍になるわけではなく、2列で1.7倍、3列で2.5倍、4列で3.3倍という係数が使われます。列を増やしても能力が比例して伸びない理由は、列間で張力が均等に分配されないからです。
この手順で気づいてほしいのは、リンク数の偶数化が「4番目と5番目」に来ている点です。最初でも最後でもありません。動力計算より後、寸法確定より前という位置に置くことで、手戻りが最小になります。

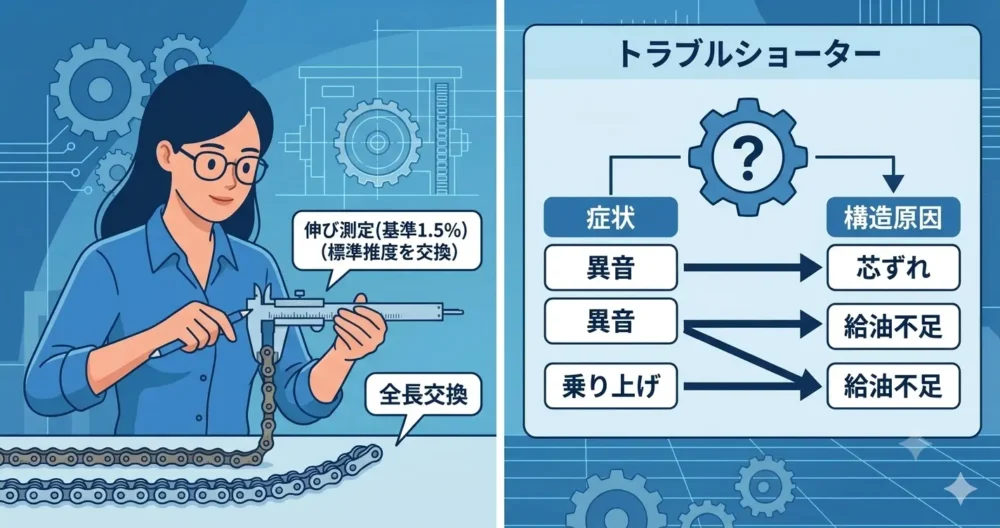

アクション2：保守を前提とした設計にする
チェーンは消耗品です。設計者が図面を描いた瞬間から、数年後の交換作業が確定していると考えてください。
チェーンの摩耗は「伸び」として現れます。ピンとブシュがこすれ合って摩耗し、ピッチが少しずつ長くなる現象です。交換の判断基準は明確で、伸び率が1.5%に達したときが目安とされています。歯数60以上の大きなスプロケットを使っている場合は、許容伸びはさらに小さくなります。
測定の際は、測定誤差を減らすために6リンク以上をまとめて測るのが基本です。1リンクだけ測っても、0.1mm単位の摩耗は読み取れません。
そして、交換時に絶対に守るべきルールがあります。
- チェーンは部分的に交換せず、全長を新品に交換する
- 摩耗したスプロケットに新品チェーンを掛けない（歯形が合わず、新品が急速に摩耗する）
- 給油はピンとブシュの間、およびブシュとローラの間に届くように行う
- 潤滑油の粘度は周囲温度で選ぶ（0〜40℃ならSAE20、40〜50℃ならSAE30が目安）
- 滴下給油の場合は1分間に20滴程度を目安とする
伸びたチェーンの一部だけを新品に交換すると、新旧のピッチが合わずに新しいリンクへ荷重が集中します。結果として、交換した部分から先に壊れるという皮肉な事態を招きます。
こうした保守性への配慮は、チェーンに限った話ではありません。モーターのベアリング交換が難しくなる設計も、根っこは同じで「作る側の都合だけで寸法を決めた結果」です。図面を描く段階で工具が入るかを想像できる人が、現場に信頼される設計者になります。
アクション3：図面と部品表に「意図」を残す
最後は、情報の残し方です。せっかく偶数リンクに収めても、それが図面から読み取れなければ、次に触る人が同じ検討をやり直すことになります。
部品表に書くべき情報は、最低でも次の4点です。
| 記載項目 | 記載例 | 書く理由 |
|---|---|---|
| チェーン呼び番号 | RS60 | ピッチと強度が一意に決まる |
| リンク数 | 100リンク（偶数） | 発注単位と全長が確定する |
| 継手リンクの種類 | クリップ止め（CL） | 現場が必要な工具を準備できる |
| 軸間距離と調整代 | 480mm（±20mm調整可） | 交換時の張り調整範囲がわかる |
「（偶数）」という一言を添えるだけで、次の設計者は「ここは意図的に偶数へ寄せてある」と理解できます。逆に、この情報がないままリンク数だけが書かれていると、軸間距離の変更依頼が来たときに、誰もオフセットリンクのリスクに気づけません。
チェーン伝動そのものが適切かどうかを見直したい場合は、Vベルト伝動との比較も選択肢に入れて検討すると、設計の幅が広がります。チェーンは滑りがなく大トルクを伝えられる一方、騒音と潤滑管理という負担を伴います。伝動方式の選定そのものが設計判断なのです。
アクション4：トラブルの原因を構造から切り分ける
設計者の仕事は、図面を出した時点で終わりません。稼働後にトラブルが起きたとき、構造の知識があれば原因の切り分けが早くなります。チェーン伝動でよく起きる症状と、その背後にある原因を整理しておきます。
| 症状 | 考えられる原因 | 確認すること |
|---|---|---|
| 走行中にガチャガチャと打音がする | たるみ過大、または芯ずれ | たるみ量と2軸の平行度・同一平面度 |
| 特定の位置で周期的に音が出る | 継手リンクやオフセットリンクの通過 | 音の周期とチェーン1周の時間が一致するか |
| チェーンが歯に乗り上げる | 伸びの進行、またはスプロケット摩耗 | 6リンク以上を測って伸び率を算出 |
| ローラだけが局所的に摩耗する | 給油不足、または潤滑油の粘度不適合 | 給油経路と周囲温度に対する粘度選定 |
| 起動時にだけ異音が出る | 起動トルクに対する使用係数の見積り不足 | 使用係数1.0で選定していないか |
この表で伝えたいのは、症状から原因へ一直線につながるケースは少ないという事実です。たとえば「歯に乗り上げる」という症状ひとつ取っても、チェーン側が伸びたのか、スプロケット側の歯が減ったのかで対策はまったく変わります。前者ならチェーン交換ですが、後者だけを見てチェーンを新品にすると、摩耗した歯が新品チェーンを急速に削り、数か月で同じ症状が再発します。
芯ずれについても補足しておきます。チェーンは屈曲方向には自由に曲がりますが、横方向にはほとんど動けません。2軸が平行でなかったり、スプロケットが同一平面に乗っていなかったりすると、プレートの側面がスプロケット歯の側面を削り続けます。この摩耗はチェーンの伸びとしては現れにくく、ある日突然の脱落として顕在化します。
トラブル対応で強い設計者は、部品を交換する前に「なぜそうなったか」を構造で説明できる人です。症状に対して部品を当てはめる対応を続けている限り、同じ故障は形を変えて何度でも戻ってきます。逆に、内リンクと外リンクの役割、ピンとブシュの摩耗メカニズム、スプロケットとの噛み合いという3点を押さえておけば、初めて見る不具合でも当たりをつけられるようになります。
まとめ：構造を知ることが、迷わない設計への近道です
ローラーチェーンのリンク数が偶数になる理由を、あらためて整理します。
- チェーンは内リンクと外リンクが交互に並ぶ構造で、最小単位は2コマである
- 内リンクはブシュを圧入した一体構造のため、単体では流通せず、つなぐ手段もない
- 奇数にするにはオフセットリンクが必要だが、本体より強度が低下する場合がある
- 偶数化はスプロケット歯数か軸間距離の調整で実現するのが基本である
- 軸間距離には1ピッチ分＋伸び代の調整代を確保しておく
- 伸び率1.5%が交換の目安で、交換は必ず全長で行う
こうして並べてみると、どれも「計算式を覚える」タイプの知識ではないことに気づくはずです。部品がどう作られ、どうつながり、どう壊れるのか。その物理的な事実を知っていれば、答えは自然に導けます。
私が新人のころに調達担当者から受けた電話は、当時は恥ずかしい記憶でした。しかし今振り返れば、あの一本の電話が「計算の外側にある知識」の存在を教えてくれたのだと思います。設計力とは、公式を知っている量ではなく、モノの成り立ちを説明できる深さです。
チェーン1本の構造を説明できるようになったなら、それは確実に前進です。同じ姿勢でベアリングを、ボルトを、溶接を掘り下げていけば、数年後には「この人に聞けば根拠まで教えてくれる」と頼られる設計者になっているはずです。
