「軸穴のないプーリーしか見つからない…」あなたは今、そんな壁にぶつかっていませんか？
設備のVベルト駆動ファンが動かなくなった。モーター側のプーリーが摩耗しているから交換したい。型番はわかった。でも検索しても「軸穴なし（ブランク品）」しか出てこない。加工業者に依頼が必要らしい…。
私自身も、若手エンジニアだった頃に同じ状況で途方に暮れたことがあります。工場の生産ラインが止まっているのに、プーリー1つ手配できなくて上司に怒られたあの経験は今でも忘れられません。
大丈夫です。Vベルト伝動とプーリー選定の基本を押さえれば、同じ状況でも冷静に対処できるようになります。
この記事では、20年以上の機械設計経験をもとに、Vベルト伝動の基礎から、プーリーの選定・交換・加工依頼まで、初心者設計者でも実践できるレベルで解説します。
Vベルト伝動の基礎知識：なぜ現場でよく使われるのか

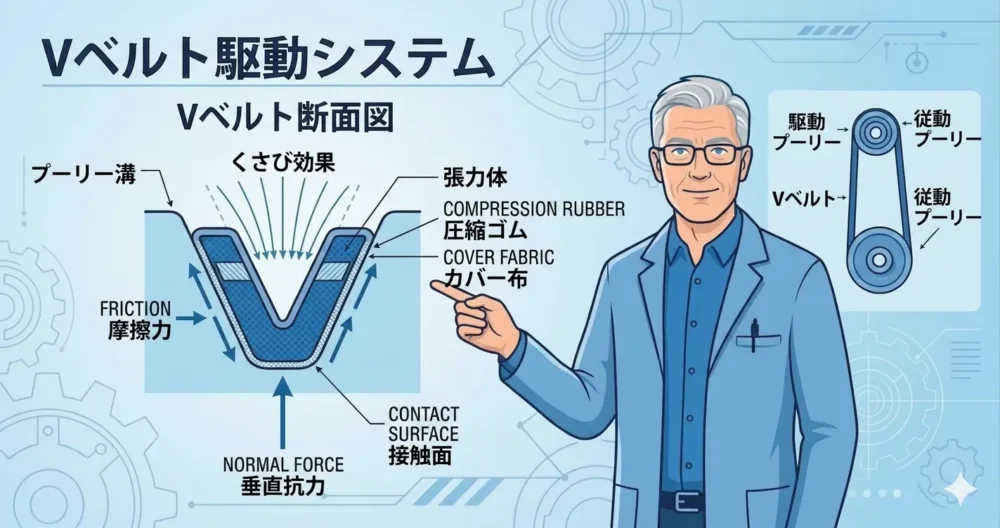

Vベルトの構造と特徴
Vベルトは断面がV字形のゴム製ベルトです。プーリー（溝付きの回転体）のV溝にはまり込むことで、くさび効果によって大きな摩擦力を発生させます。フラットベルトと比べて、同じ張力でも3〜5倍の伝達力を持つのがVベルトの最大のメリットです。
- 衝撃吸収性が高く、急激な負荷変動に強い
- 取り付けが比較的簡単（芯出しの精度要求がギアより低い）
- 消耗品として安価に入手でき、交換しやすい
- 多軸伝動（複数のプーリーに1本のベルトをかける）も可能
Vベルトの種類（形番）
JIS規格では以下のように区分されています：M形（最小型）、A形（汎用細幅）、B形（中型・最多使用）、C形（大型重負荷）、D形・E形（大型産業機械）。型番例「B-60」は「B形、外周長60インチ（約1524mm）」を意味します。
問題の本質：「プーリーが買えない」のは規格の理解不足が原因

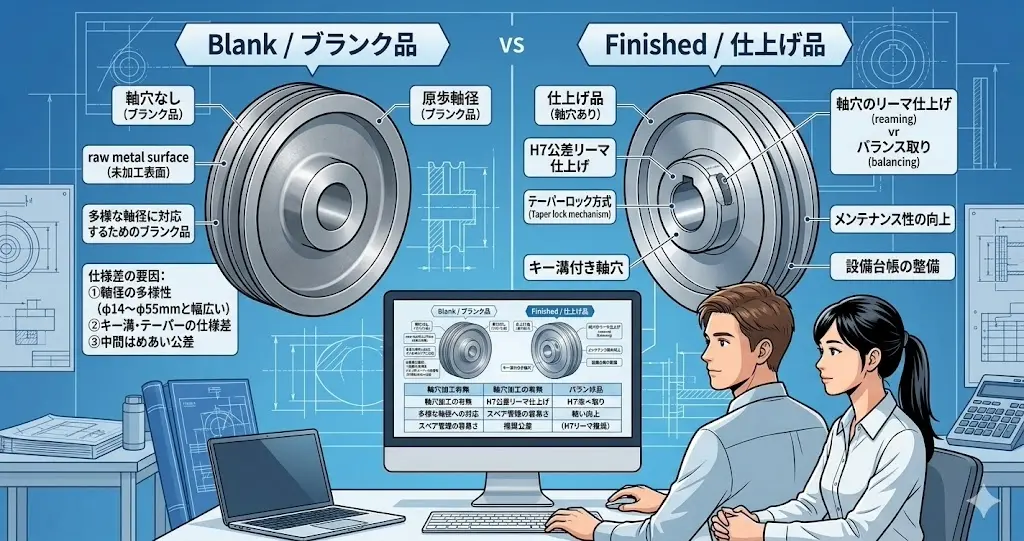

多くの若手設計者がプーリー交換で詰まる理由は、Vプーリーの「ブランク品（軸穴なし）」と「仕上げ品（軸穴あり）」の違いを知らないことにあります。プーリーメーカーは、軸穴の寸法が多岐にわたるため、あえてブランク品で販売することが多いのです。
ブランク品が多い3つの理由
- 軸径の多様性：モーター軸径はφ14〜φ55mmと非常に幅広く、全ての組み合わせで在庫を持つことは現実的でない
- キー溝・テーパーの仕様差：キー溝の幅・深さ、テーパー比も多種多様
- 中間はめあい公差：軸とプーリーのはめあいは設備によって異なり、現物加工が合理的
つまり、「軸穴なしのプーリーしかない」のは正常な状態です。正しい対処法を知れば解決できます。

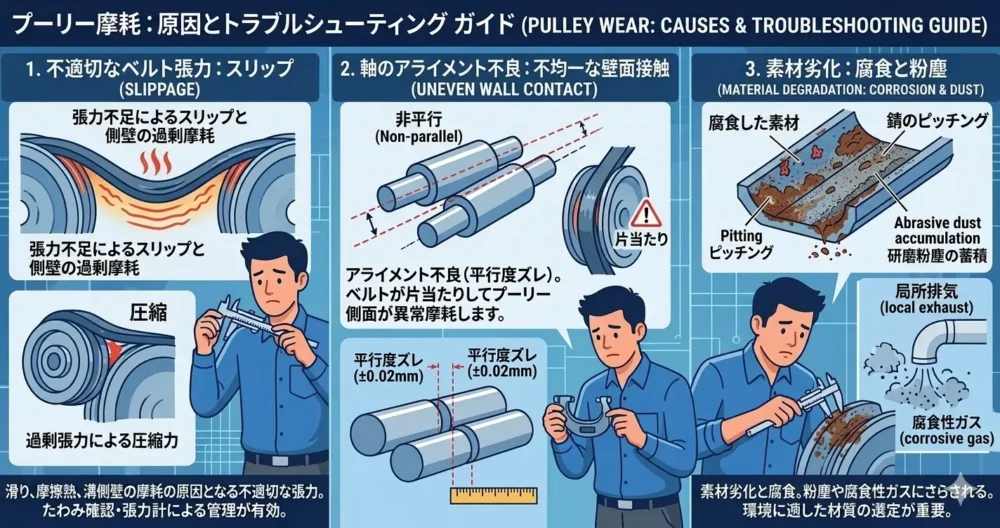

プーリーが摩耗する3つの原因
原因①：ベルト張力の過大または過小
張力が大きすぎると溝底部が摩耗し軸受荷重も増加。小さすぎるとスリップが発生し摩擦熱でベルトとプーリー両方が摩耗します。デフレクション法や張力計による管理が有効です。
原因②：アライメント不良
モーター側とファン側の軸が平行でない場合、ベルトが片当たりしてプーリー側面が異常摩耗します。私が経験した事例では、設置時のアライメント不良が原因で、わずか3ヶ月でプーリーとベルトが同時に摩耗してしまったことがありました。
原因③：素材の劣化・腐食
局所排気設備では腐食性ガスや粉塵にさらされることがあります。環境に適した材質（SUS、樹脂コーティングなど）を選ぶことが重要です。

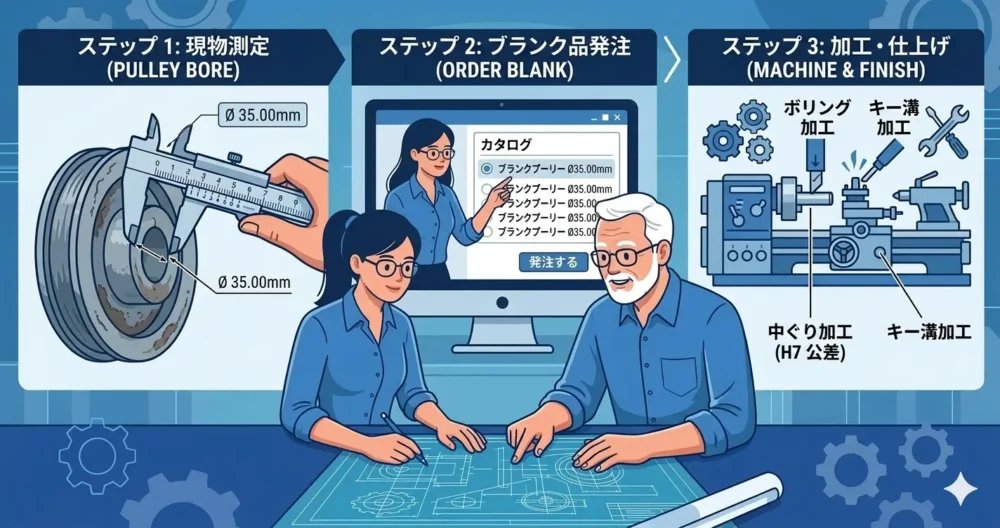

解決方法：ブランクプーリーを使った正しい交換手順
ステップ1：現物の寸法を正確に測定する
交換対象のプーリーから：溝形状（Vベルト形番）、有効径（ピッチ径）、溝数、軸径（モーター軸を直接測定）、キー溝寸法、テーパーロック式か否か、を測定します。この「現物測定→スケッチ作成→加工依頼」の流れが、プーリー交換の最も確実な方法です。
ステップ2：ブランクプーリーを発注する
三ツ星ベルト・バンドー化学・ゲイツ・ユニッタなどのメーカーから「軸穴なし（ブランク）」で発注し、現物と一緒に加工業者へ持ち込みます。
ステップ3：加工業者へ依頼する
旋盤加工業者に軸穴のリーマ仕上げ（H7公差推奨）、キー溝加工、バランス取りを依頼します。古いプーリーを現物サンプルとして持参すると確実です。

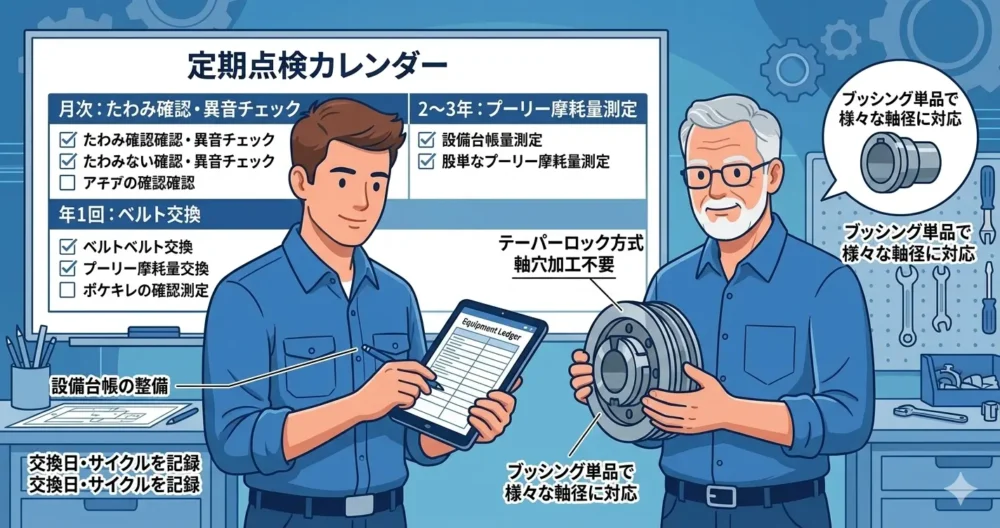

具体的アクション：現場で今すぐできること
アクション①：設備台帳を整備する
プーリー型番・メーカー、軸径・キー溝寸法、使用ベルト型番、交換日・サイクルを記録。次回交換時の工数が大幅に削減されます。
アクション②：テーパーロック方式を検討する
軸穴加工不要で、ブッシング単品で様々な軸径に対応できるため、スペア管理が格段に楽になります。私自身も設計に携わった工場では全プーリーをテーパーロック方式に統一し、メンテナンス性が大幅に向上しました。
アクション③：定期点検を習慣化する
月次でたわみ確認・異音チェック、年1回ベルト交換、2〜3年でプーリー摩耗量測定を実施します。
アクション④：調達ルートを事前確認する
モノタロウやミスミでは一部プーリーの軸穴加工済み品も取り扱いがあります。モーター軸径が標準的（φ19mm、φ24mmなど）であれば在庫品が見つかることもあります。
まとめ：Vベルト伝動の理解が設計力を高める
「軸穴なしのプーリーしかない」のは仕様です。ブランク品を加工業者に依頼し、現物測定と加工図スケッチを持ち込む流れが最も確実。次回設計時はテーパーロック方式を採用し、設備台帳と定期点検で突発停止を防ぎましょう。
Vベルト伝動は「シンプルに見えて奥が深い」機械要素です。この基礎を押さえることで、あなたの設計力は確実に一歩前進します。
