「外注に指示した通りに加工してもらったはずなのに、全然違うものが届いた…」
機械設計の現場では、こんな経験をしたことがある方も多いのではないでしょうか。特に、タップ（めねじ）加工の指示は、ベテラン設計者でも意外と「伝わっていなかった」ことが起こりやすい落とし穴のひとつです。
私自身も設計キャリアの初期に、「M6深12」と図面に記載したところ、有効ねじ深さ12mmのつもりが、外注先から下穴深さ12mmのもの——つまりタップが立っていない状態のもの——が届いて冷や汗をかいた経験があります。締め付けボルトが入らず、組み付けが全てストップ。納期直前のトラブルで、現場は大騒ぎでした。
今回は、機械設計20年以上の経験から、タップ指示が外注に正しく伝わらない3つの原因と、それぞれの具体的な対策を詳しく解説します。
問題の本質：「タップ加工」は複数の寸法パラメータで構成される
タップ（ねじ立て）の図面指示が難しい根本的な理由は、「タップ加工」という一つの工程が複数の寸法パラメータで構成されているにもかかわらず、図面上では簡略化して表記されることが多いからです。

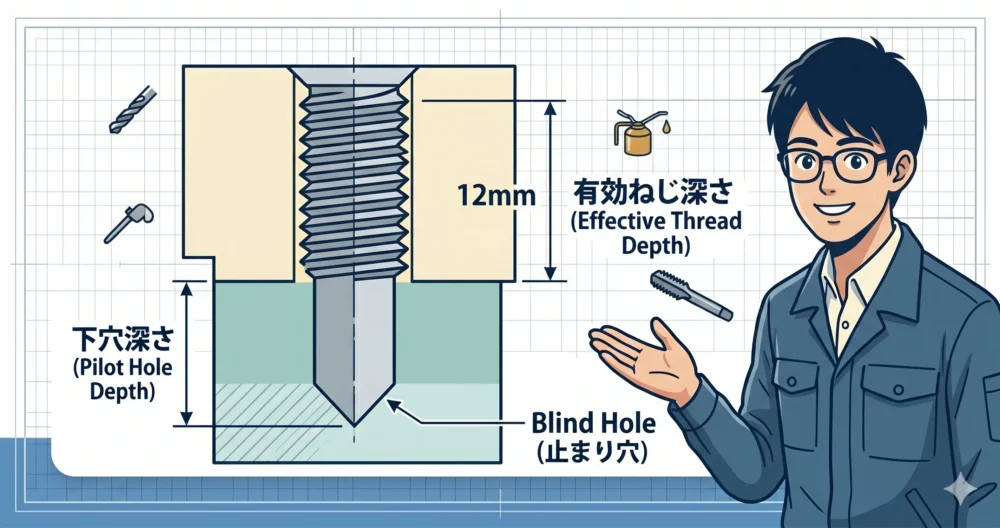

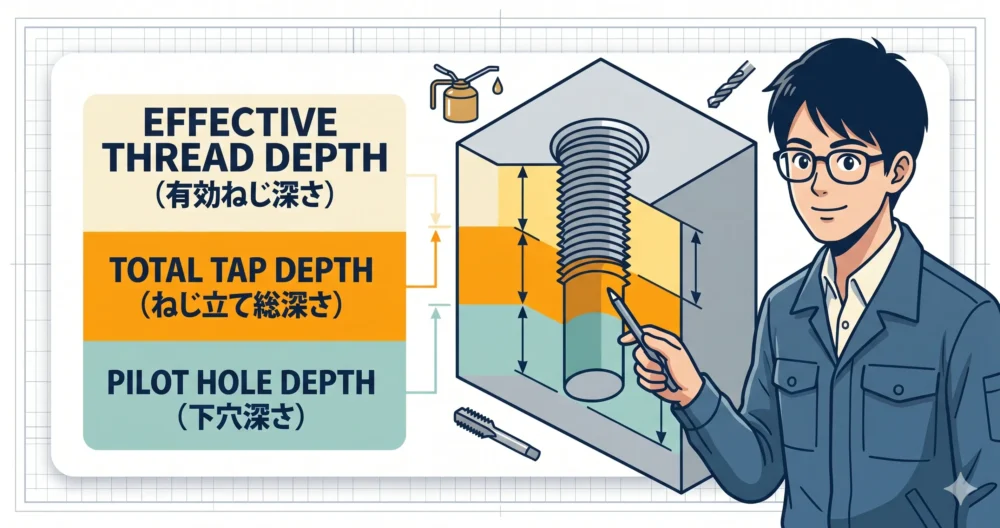

タップ加工には以下の3つの深さが存在します。下穴深さ（タップを立てる前にドリルで空ける穴の深さ）、タップ加工深さ・総深さ（不完全ねじ部を含む合計の深さ）、有効ねじ深さ（完全なねじ山が形成されている部分の深さ＝実際にボルトが締まる深さ）です。

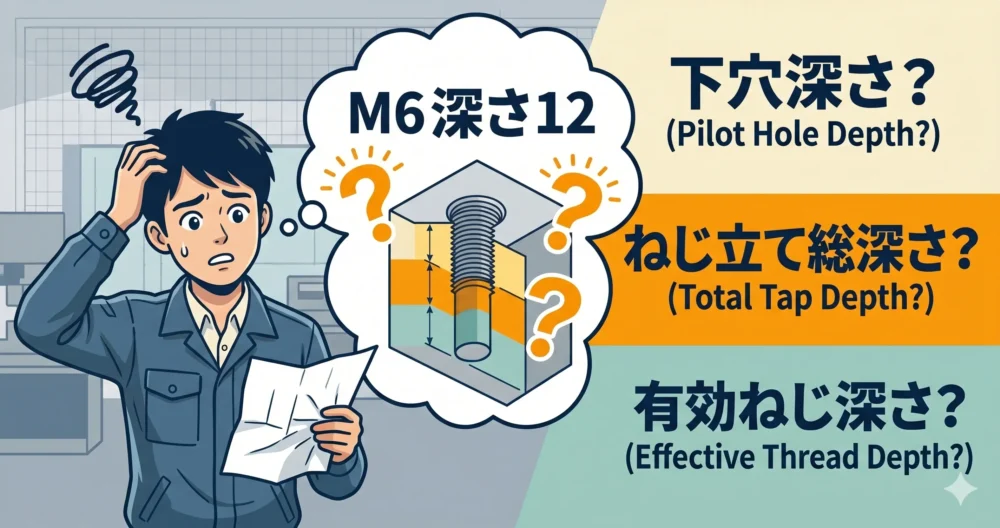

設計者が本当に必要としているのは「有効ねじ深さ」ですが、図面に「M6深12」とだけ書かれていると、「深12」がどの深さを指しているのかが読む人によって解釈がバラバラになってしまいます。「言葉の省略」が情報の欠落を生み、それが加工ミスの温床になるのです。
原因①：図面の指示に「何の深さか」が明記されていない
最も多い原因は、「深さの種類」が特定されていないことです。「M6深12」という表記では、加工者は「下穴を深さ12mmまで開ける」「タップを深さ12mmまで入れる（総深さ12mm）」「有効ねじ部を12mm確保する」のいずれかに解釈してしまいます。
私が冒頭で紹介したケース（板厚50mmに対してM6深12）では、設計者は「有効ねじ深さ12mm」のつもりで指示しましたが、外注先は「下穴深さ12mm」と解釈してしまいました。板厚が50mmあるので下穴の貫通（ヤブレ）は問題なかったのですが、タップ自体が立っていなかったため、全く機能しないものが届いてしまったのです。

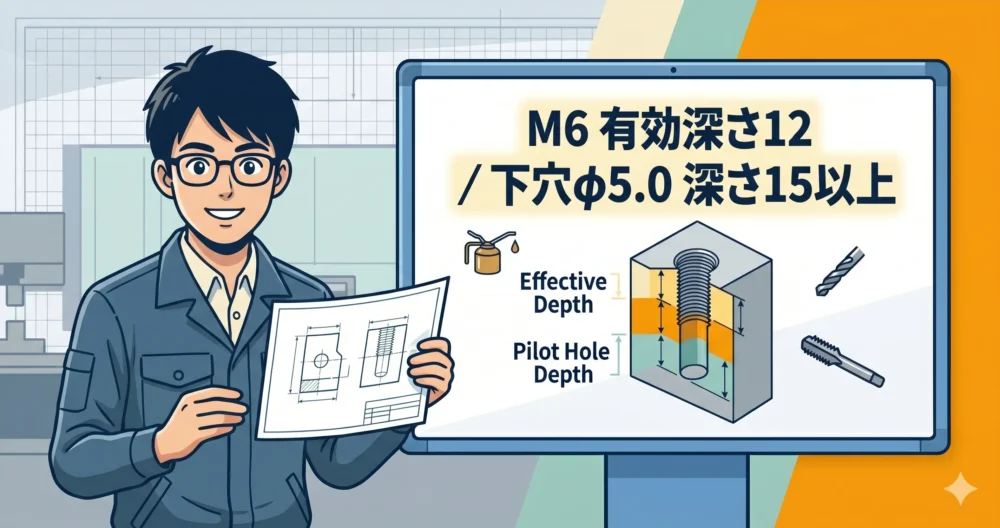

対策①：「有効ねじ深さ」と「下穴深さ」を必ず明記する
正しい表記例：「M6タップ 有効ねじ深さ12 ／ 下穴φ5.0 深さ15以上」または「M6-6H 有効深さ12（下穴φ5.0 深さ15）」のように記載します。「以上」という表現を下穴に使うのは、タップが底付きしないよう余裕を持たせるためです。

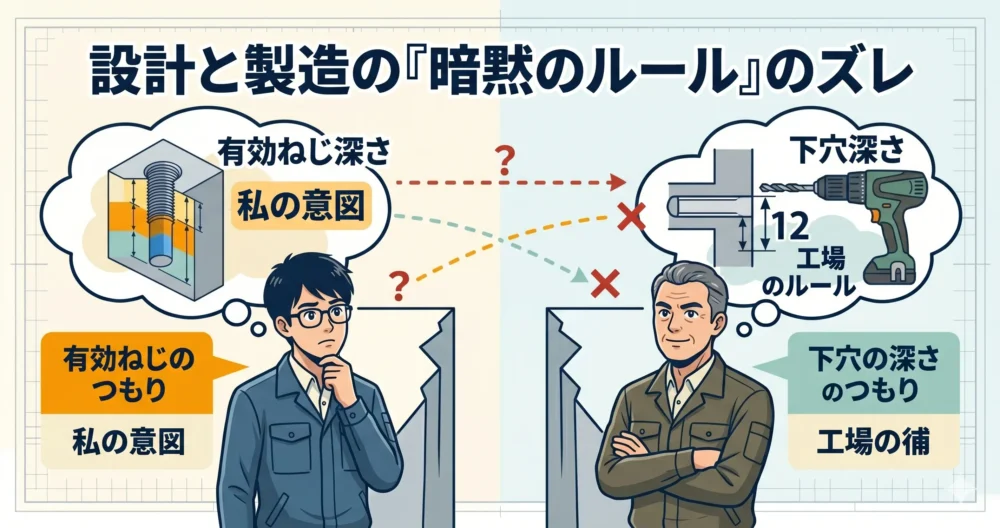

原因②：外注先の「暗黙のルール」と設計者の意図のズレ
外注加工業者には、長年の経験から生まれた「独自の解釈ルール」が存在します。これは会社や担当者によって異なるため、同じ表記でも異なる解釈がなされることがあります。
私が以前お付き合いしていた加工業者Aさんは、「深さ」と書いてあれば「タップ総深さ（タップの先端まで入れる深さ）」として解釈していました。一方、別の業者Bさんは「下穴の深さ」として解釈していました。どちらも「自社では当たり前のこと」として処理していたわけです。
設計者は「自分の意図が正しく伝わっているはず」と思い込みがちですが、受け取る側は違うルールで動いているかもしれない——この認識のズレが根本にあります。
対策②：初めての外注先には「読み合わせ」の場を設ける
特に新しい外注先に図面を出す際は、最初の1〜2件は「図面読み合わせ」のミーティングを設定することを強くお勧めします。相手の解釈ルールを事前に把握し、特殊指示がある箇所をその場で確認し、「当たり前」の違いを事前にすり合わせることができます。
また、加工指示書に「有効ねじ深さ◯◯mm確保のこと」「下穴深さは◯◯mm以上」といった補足コメントを添付することも効果的です。

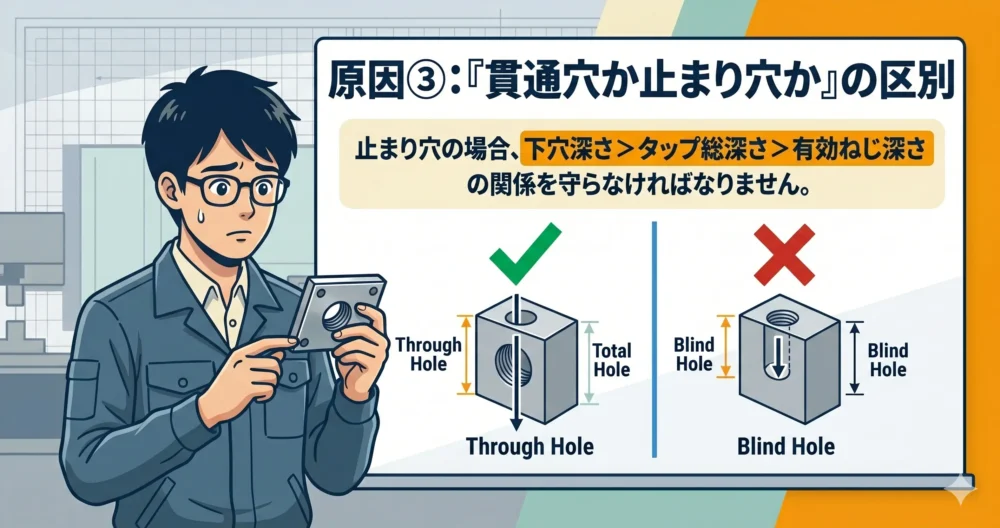

原因③：「貫通穴か止まり穴か」が図面から読み取れない
タップ指示において、もう一つ重要な情報が「貫通穴か止まり穴か」という区別です。止まり穴の場合、下穴深さ ＞ タップ総深さ ＞ 有効ねじ深さ の関係を守らなければなりません。
具体的にはM6（ピッチ1.0mm）の場合、有効ねじ深さ12mmを確保するには、タップを少なくとも15mm程度入れる必要があります。さらに下穴はタップが底付きしないよう、17〜18mm以上の深さが必要になります。
板厚が15mmしかない場合に「M6深12」と指示してしまうと、下穴が板を貫通してしまう「ヤブレ」のリスクが生じます。
対策③：止まり穴のタップは断面図か注記で明示する
CAD図面では、止まり穴は通常「V字型の底」を持つ断面で表現されます。2D図面や引出線のみの指示では、注記欄または引出線のそばに「止まり穴（ブラインドホール）」「貫通なし」などの文言を明記しましょう。
現場で使えるタップ標準寸法表
以下は、よく使うタップの推奨寸法の目安です。社内標準として活用してください。
| ねじ規格 | 下穴径（推奨） | 下穴深さの目安 | 有効ねじ深さ例 |
|---|---|---|---|
| M4 | φ3.3 | 有効深さ＋5mm以上 | 8〜12mm |
| M5 | φ4.2 | 有効深さ＋5mm以上 | 10〜15mm |
| M6 | φ5.0 | 有効深さ＋5mm以上 | 12〜18mm |
| M8 | φ6.8 | 有効深さ＋6mm以上 | 16〜24mm |
| M10 | φ8.5 | 有効深さ＋8mm以上 | 20〜30mm |
まとめ：「伝えた」ではなく「伝わった」を確認する習慣を
今回は、タップ指示が外注に正しく伝わらない3つの原因をお伝えしました。
原因①「深さの種類（有効ねじ深さ／下穴深さ）」が明記されていない ／ 対策：有効ねじ深さと下穴深さを必ず別々に明記する。
原因②外注先の解釈ルールと設計者の意図がズレている ／ 対策：初めての外注先とは読み合わせの場を設ける。
原因③止まり穴か貫通穴かが図面から読み取れない ／ 対策：断面図か注記で明示する。
図面は設計者と製造現場をつなぐ「共通言語」です。あいまいな表現は、そのまま製造トラブルや手直しコスト、納期遅れにつながります。少しの手間をかけて明確に書くことが、長期的には大きな損失を防ぎます。
「伝えた」ではなく「伝わった」——この違いを常に意識することが、現場で信頼される機械設計者への第一歩です。
