「この溶接記号、何を意味しているんだろう…」そう思ったことはありませんか？
機械設計の図面を初めて見たとき、私もまったく同じ気持ちでした。見慣れない記号、矢印、数字の組み合わせ——まるで暗号のように感じてしまう方も多いはずです。
特に、20〜30代の若手設計者や、文系出身で技術を学ぼうとしている方にとって、溶接記号は「なんとなく意味はわかるけど、自信を持って読めない」という状態になりがちです。
でも安心してください。溶接記号には「読み方のルール」があり、一度覚えてしまえば驚くほどシンプルに理解できます。
今回は、私が20年以上の機械設計現場で培った経験をもとに、溶接記号の基礎から実践的な読み方まで、わかりやすく解説します。
そもそも溶接記号とは何か？なぜ重要なのか
溶接記号とは、図面上で溶接の種類・位置・寸法・施工方法などを統一した記号で表したものです。JIS（日本工業規格）によって標準化されており、設計者・製造者・検査者が同じ情報を共有するために使用されます。
溶接記号を正確に読めないと、製品の強度不足や欠陥につながる重大なミスが発生します。
私自身も入社2年目のとき、溶接記号を誤解して図面を作成し、製造工程で大きな手戻りが発生したことがありました。その経験から、溶接記号の正確な理解がいかに重要かを身をもって知りました。
問題の本質：「なんとなく」の理解が危険な理由
多くの初心者設計者が陥る落とし穴は、「なんとなく溶接すればいい」という曖昧な理解です。表面的には図面が完成しているように見えても、溶接記号の意味を正確に把握していないと次のような問題が起きます：必要な溶接強度が確保できない、製造コストが不必要に高くなる、検査で不合格になる、最悪の場合は製品の破損・事故につながる。
「なんとなく」の理解は、設計者としての信頼を失う最大の原因です。
初心者が混乱する3つの原因

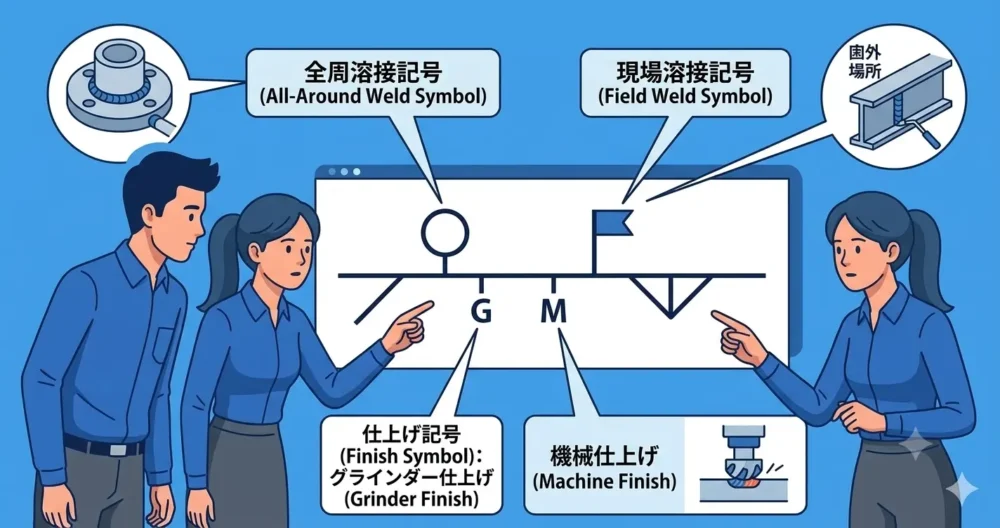

原因① 基準線と矢の関係が理解できていない

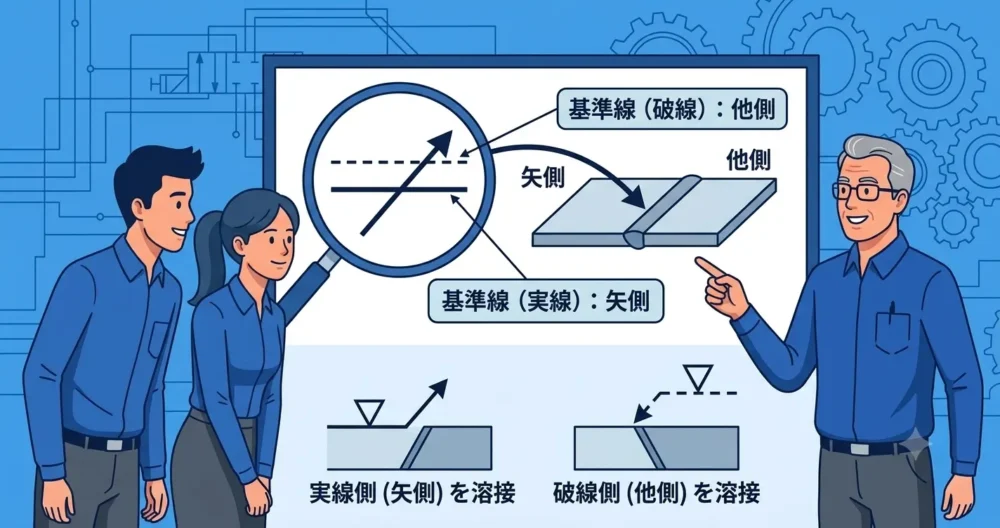

溶接記号は、基準線（水平の実線と破線）と矢（斜め線）で構成されています。矢が指す側（矢側）と反対側（他側）によって、記号の配置が変わります。
基準線の実線側＝矢側、破線側＝他側、これが大原則です。
原因② 溶接の種類が多すぎて覚えられない
開先溶接（V形、I形、U形など）、すみ肉溶接、栓溶接、スロット溶接——まず実務でよく使う以下の3種類を完璧に覚えることが近道です：
①すみ肉溶接（フィレット溶接）：直角に交わる2面を溶接する最も一般的な方法
②V形開先溶接：厚板を突き合わせて溶接する際に使用
③I形開先溶接：薄板の突き合わせ溶接で使用
原因③ 補助記号や仕上げ記号の意味がわからない
丸印（全周溶接）、旗印（現場溶接）、仕上げ記号（G＝グラインダー仕上げ、M＝機械仕上げなど）——これらの補助記号は実務で非常に重要ですが、初心者には見落としがちです。
溶接記号の正しい読み方：実践ステップ

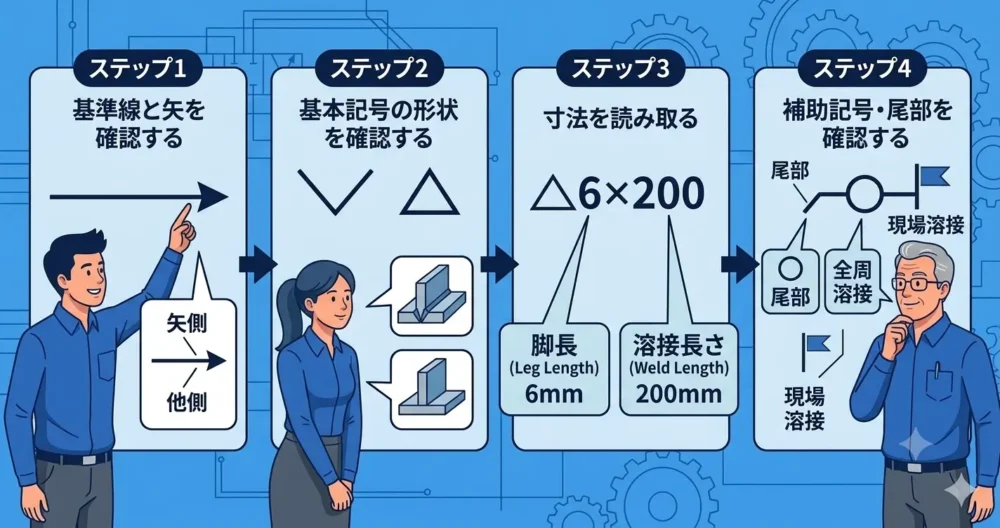

ステップ1：基準線と矢を確認する
矢が指す部分が「矢側」（実線側に記号を書く）、反対が「他側」（破線側に記号を書く）です。
ステップ2：基本記号の形状を確認する
三角形の記号はすみ肉溶接、V字はV形開先溶接を表します。
ステップ3：寸法を読み取る
基本記号の左側の数字は「のど厚または脚長」、右側の数字は「溶接長さ」を表します。例えば「△6×200」であれば、脚長6mm、溶接長さ200mmのすみ肉溶接を意味します。
ステップ4：補助記号・尾部を確認する
基準線の端についている「尾部」には施工条件や溶接方法が記載されています。全周溶接の丸印や現場溶接の旗印があれば見落とさないようにしましょう。
具体的なアクション：今日からできる学習法
実際の図面を使って読む練習をする
教科書を読むだけでは記号は覚えられません。私が若手エンジニアの頃は、先輩に積極的に質問し、現物と図面を照らし合わせる時間を意識的に作っていました。
JIS Z 3021（溶接記号）を手元に置く
記号の一覧表として活用するだけでも十分役立ちます。無料でJIS閲覧できるサービスもあるので、ぜひ活用してください。
3Dモデルと溶接記号を対応させる
CADで3Dモデルを作り、溶接部がどこにあるかを視覚的に確認しながら図面の溶接記号を読むと、理解が格段に深まります。
まとめ：溶接記号は「ルール」を知れば怖くない
基本ルール（実線側＝矢側・破線側＝他側）を押さえ、まずすみ肉・V形・I形の3種類を完璧に覚える。補助記号を見落とさず、実際の図面で練習を重ねることが上達への近道です。
「なんとなく」の理解から脱出し、自信を持って図面を読める設計者になりましょう。
