「図面の幾何公差ってどこを見ればいいの？」という悩みを持つあなたへ
「平面度・平行度・円周振れって何となくわかるけど、図面を見ても選択肢の意味がよくわからない…」
機械設計や製造に関わり始めた方なら、一度はこういった経験があるのではないでしょうか。
私自身も設計者として駆け出しの頃、先輩から渡された図面に書かれた幾何公差の記号を見ながら「これって一体どこをどう測るんだろう？」と頭を抱えていた記憶があります。
幾何公差は、JIS規格に基づいた図面表現の一つで、製品の形状や位置を精密に定義するための重要な情報です。しかし、教科書で記号を覚えただけでは、実際の図面を前にした時に「どこを見ればいいのか」「何を意味しているのか」が分からなくなることが多いのです。
この記事では、25年以上の機械設計経験をもとに、幾何公差の読み方と各記号の意味を実践的に解説します。読み終えた頃には、図面の幾何公差指示を正しく読み取る自信が持てるはずです。

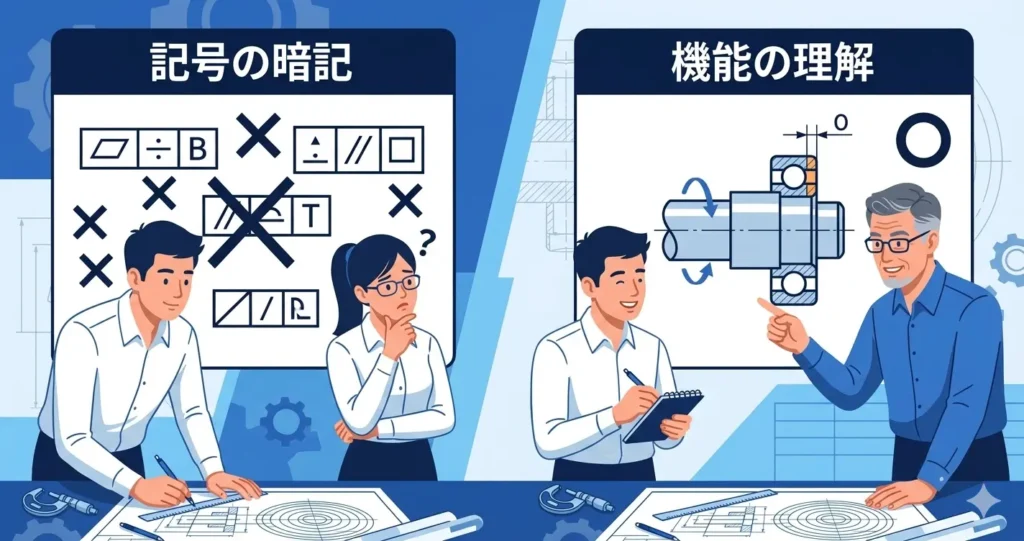

問題の本質：幾何公差は「記号の暗記」ではなく「機能の理解」が必要
多くの初心者が幾何公差でつまずく本当の理由は、記号を暗記しようとするからです。しかし、幾何公差は単なる記号の羅列ではありません。「この部品がどのように使われ、どの精度が必要か」という設計者の意図が凝縮されたものです。
例えば、軸受け穴の「円筒度」が指定されている場合、それは「穴が真円でないと、軸受けが正しく嵌まらず回転精度が落ちる」という機能的な要求を表しています。この背景が分かれば、記号の意味も自然と理解できるようになります。

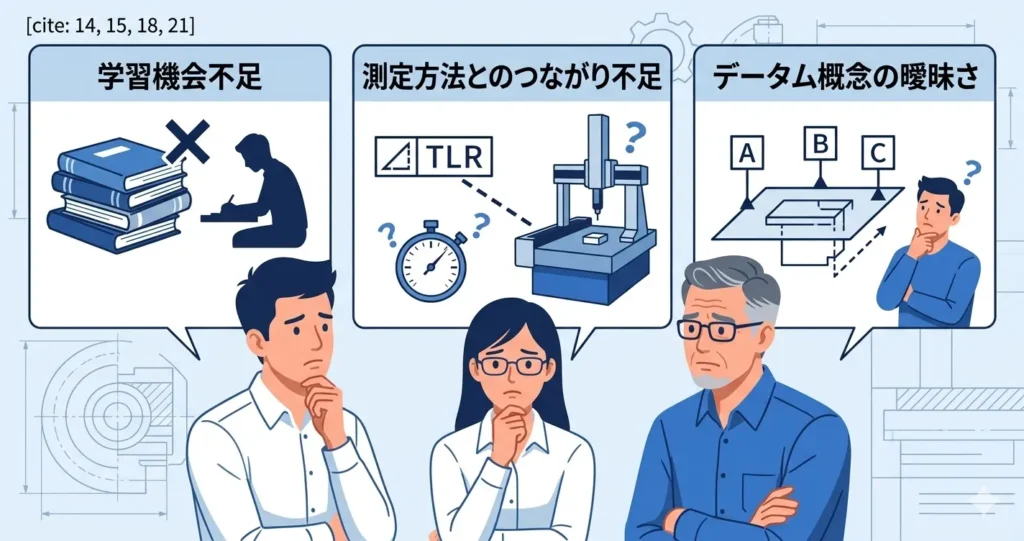

初心者が幾何公差でつまずく3つの原因
原因①：学校や職場で体系的に学ぶ機会が少ない
機械工学の教育では、材料力学や機械力学に重点が置かれることが多く、「図面の読み方」や「幾何公差」の体系的な学習は後回しにされがちです。私が新人だった頃も、幾何公差の教育は「先輩の図面を見て覚えろ」という暗黙のOJTが主流でした。これでは、基礎知識のないまま実務に入ることになり、理解に大きなムラが生じます。
原因②：記号の意味と実際の測定方法のつながりが見えない
「平行度とは、基準面に対して平行であることの許容差」と定義を読んでも、「では実際に三次元測定機でどう測るのか？」が分からない方が多いです。記号の定義と測定の実態をセットで理解しないと、図面を読んでも製品の品質要求に直結しないのです。例えば「円周振れ（ランアウト）」は、軸をチャックで固定して回転させたとき、表面がどれだけブレるかを測定します。この動作イメージが頭に入っていると、図面の指示が一気に理解しやすくなります。
原因③：「データム（基準）」の概念が曖昧なまま
幾何公差の中でも特に混乱しやすいのが「データム」です。データムとは、幾何公差を測定するときの「基準」のことです。図面に「A」「B」「C」などのデータム記号が書かれていても、「何を基準にどこを測るのか」がイメージできないと、公差指示の意味が読み解けません。データムの指定は、製品の組み付け方や機能と深く関係しているため、この視点から理解することが大切です。

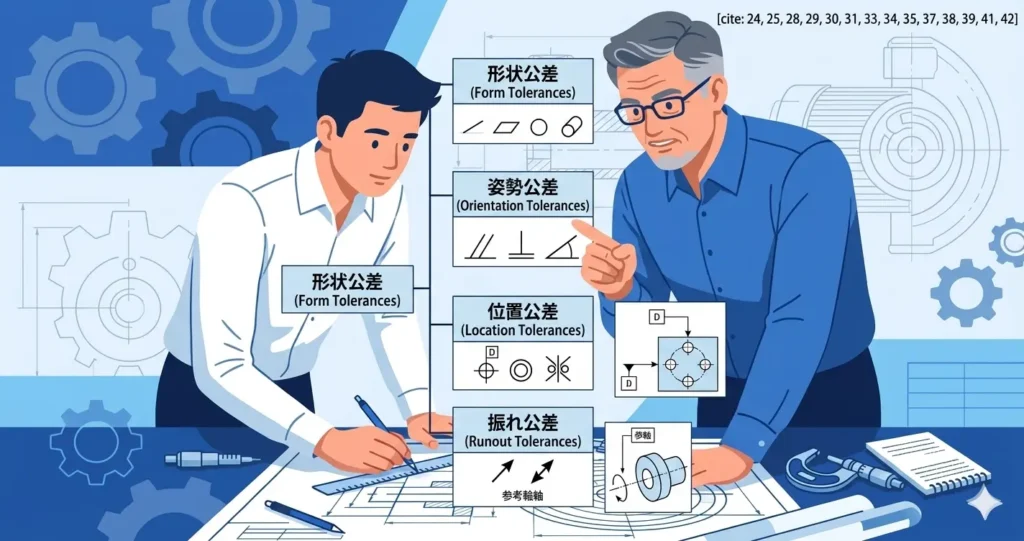

解決方法：幾何公差14種類を「機能」から理解しよう
幾何公差はJIS B 0021に基づき、大きく「形状公差」「姿勢公差」「位置公差」「振れ公差」の4カテゴリに分類されます。
１. 形状公差（単独形体に適用）
真直度：線や軸がどれだけまっすぐか。シャフトの曲がりや、レール面の凹凸を管理します。
平面度：面がどれだけ平らか。定盤や部品の取り付け面に使われます。「平面度0.05」なら、その面は0.05mm幅の平行な2平面の間に収まっていなければなりません。
真円度：断面がどれだけ真円か。ベアリングやシール面などに重要です。
円筒度：円柱がどれだけ理想の円柱形か。真円度＋真直度＋平行度を一つで表現した公差です。
２. 姿勢公差（関連形体に適用）
平行度：基準面や基準線に対して、対象面や線がどれだけ平行か。「平行度 0.02 A」なら、データムAに対して測定対象が0.02mm幅の平行な2平面の間に収まること。
直角度：基準面や軸に対して、対象が90度から何mmずれてよいかを示します。柱状部品の立ち方や、穴の貫通角度に使います。
傾斜度：指定した角度に対する傾きの許容差。直角度は傾斜度の特殊ケースです。
３. 位置公差（関連形体に適用）
位置度：点・線・面の理想位置からのずれ。ボルト穴のパターンなどに使われ、製造バラつきを制御します。
同心度・同軸度：基準軸に対して対象の軸がどれだけ一致しているか。回転体の偏心管理に必須です。
対称度：基準に対して対称に配置されているかの許容差。
４. 振れ公差（関連形体に適用）
円周振れ：軸を回転させたとき、断面（円周方向）のブレ量。真円度＋同軸度の複合的な誤差を測定します。モーター軸やプーリーの精度に関わります。
全振れ：円周振れを軸全体に渡って測定したもの。円筒度＋同軸度の複合誤差に相当します。

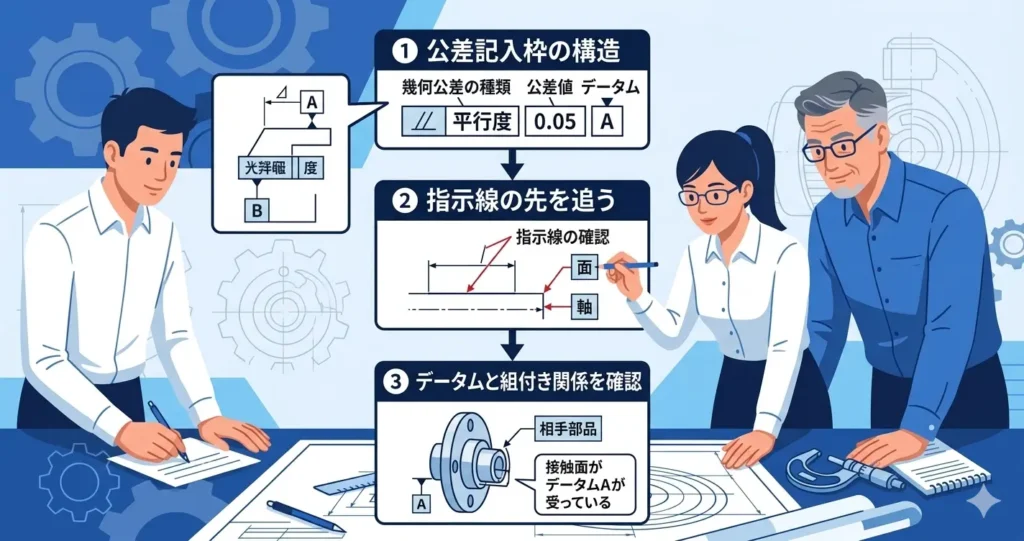

具体的なアクション：図面を正しく読むための3ステップ
ステップ1：公差記入枠の構造を理解する
幾何公差は「公差記入枠（Feature Control Frame）」という長方形のボックスで表記されます。公差記入枠の読み方は左から順に：①幾何公差の種類（記号） → ②公差値 → ③データム（基準）
例えば「平行度 | 0.05 | A」という公差記入枠であれば、「データムAに対して、対象面は0.05mmの平行度を満たすこと」と読めます。
ステップ2：指示線の先を追う
公差記入枠から伸びる指示線が「何に対しての公差か」を示しています。指示線が面に向いていれば「その面の公差」、軸の延長線上に向いていれば「軸の公差」です。私が設計審査で気を付けているのは、「指示線が面に向いているか、寸法線に向いているか」の確認です。同じ記号でも、指示の仕方によって意味が変わります。
ステップ3：データムと部品の組付き関係を確認する
データムがどこに設定されているかを確認し、「なぜここがデータムなのか」を組み付け図や用途から考えてみましょう。例えばフランジ部品では、相手部品と接触する取り付け面がデータムAになることが多いです。「組み付け方」から逆算してデータムを理解すると、公差指示の意図が一気につかめるようになります。

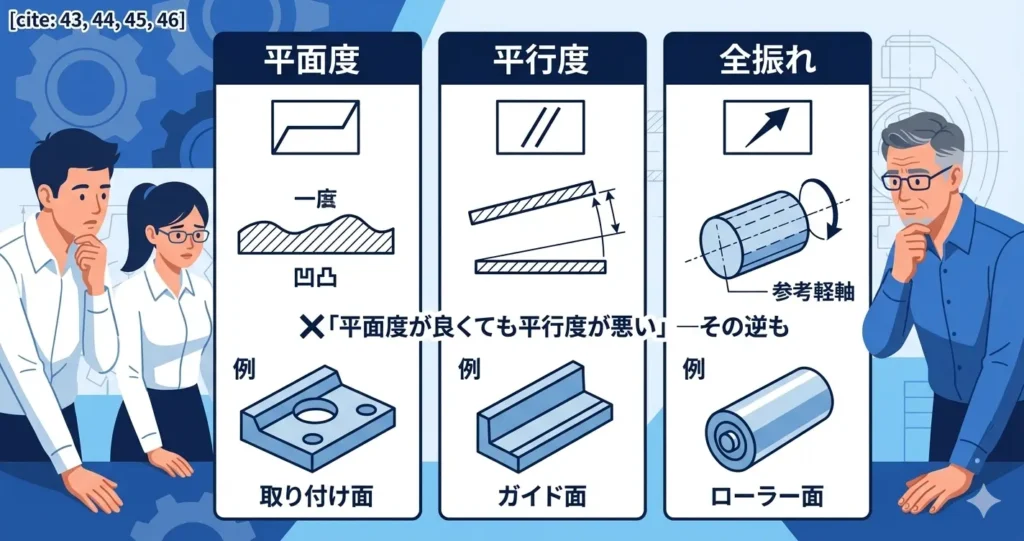

よく混同する「平面度」「平行度」「全振れ」の違い
平面度：面単体の凹凸。データム不要。使用例：取り付け面・シール面。
平行度：2面間の傾き。データム必要。使用例：ガイド面・スライド面。
全振れ：回転時の全面ブレ。データム必要（回転軸が基準）。使用例：ローラー面・カム面。
「平面度が良くても平行度が悪い」ことはありますし、その逆もあります。それぞれの公差が独立した意味を持っていることを忘れずに。

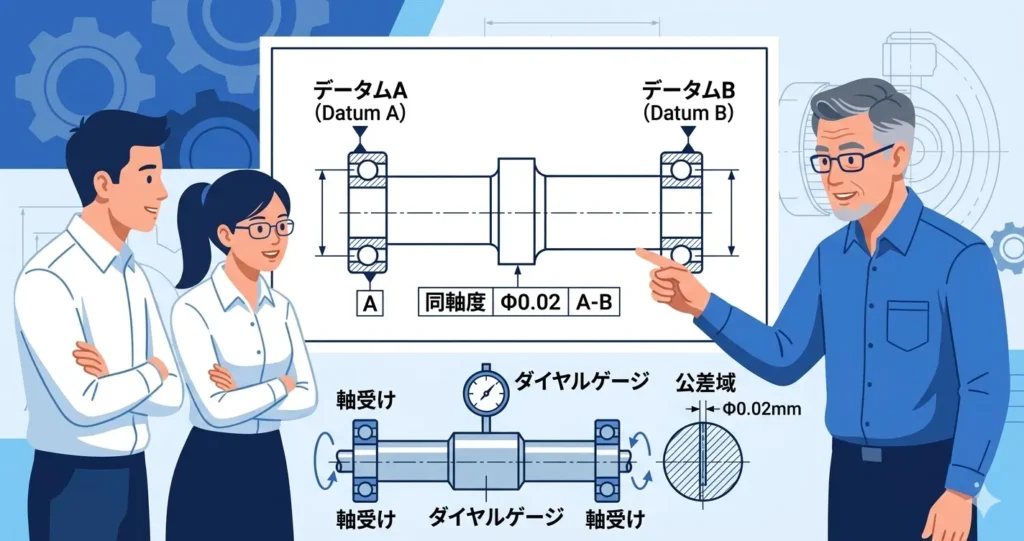

実践例：シャフト図面の幾何公差を読んでみよう
仮に次のような指示が図面にある場合を考えてみましょう。データムA：左端の軸受け嵌合径（Φ20h6）、データムB：右端の軸受け嵌合径（Φ20h6）、中央段差部：「同軸度 | Φ0.02 | A-B」
この読み方は：「データムAとデータムBの共通軸を基準として、中央段差部の軸の同軸度はΦ0.02mm以内に収めること」です。つまり、この部品を左右の軸受けで支持して回転させたとき、中央部分の振れが直径方向で0.02mm以内でないといけない、という意味です。
私自身も以前、ポンプ用シャフトの設計で同軸度の指示を忘れて、組み付け後に異音が発生したことがありました。その経験から、回転体の設計では振れ公差と同軸度の確認を欠かさないようにしています。
まとめ：幾何公差は「機能から理解する」ことで一気に習得できる
- 幾何公差は記号暗記ではなく、部品の機能・組付きから理解することが大切
- 公差記入枠は「記号」「公差値」「データム」の3要素で構成される
- 形状公差（平面度・真円度など）はデータム不要、姿勢・位置・振れ公差はデータムが必要
- 平面度・平行度・全振れの違いを正確に把握することで、ほとんどの図面が読めるようになる
- 指示線がどこに向いているか（面なのか、軸なのか）を必ず確認する
幾何公差を正しく読めるようになると、図面の意図が理解でき、品質トラブルの原因追究や、加工業者とのコミュニケーションがスムーズになります。さらに、自分で設計する際にも、適切な公差を使い分けられるようになります。
