「図面に公差を入れろと言われたけど、どう決めればいいかまったくわからない…」

設計者になって数ヶ月が経ち、初めて自分で部品図を書く機会が訪れたとき、多くの若手エンジニアがこんな壁にぶつかります。学校で理論は習ったはずなのに、いざ実際の現場に立つと、**「どこに何ミクロンの公差を入れるべきか」**という判断が全くできない——。

私自身も、設計キャリアのスタートで全く同じ状況に陥りました。先輩に「この部品の公差どうするんだ」と聞かれたとき、参考書を見ながら「±0.1mmにします」と言ったら、「なんでそのアセンブリでその公差が必要なの?」と聞き返されて、何も答えられなかった苦い経験があります。

公差設計は単なる数字入力の作業ではありません。機能・コスト・製造性のバランスを取る、設計者の思考が凝縮された判断です。この記事では、20年以上の機械設計経験をもとに、公差設計の本質から実践的な使い方まで、初心者にもわかりやすく解説します。

目次

公差設計がなぜ難しいのか——問題の本質

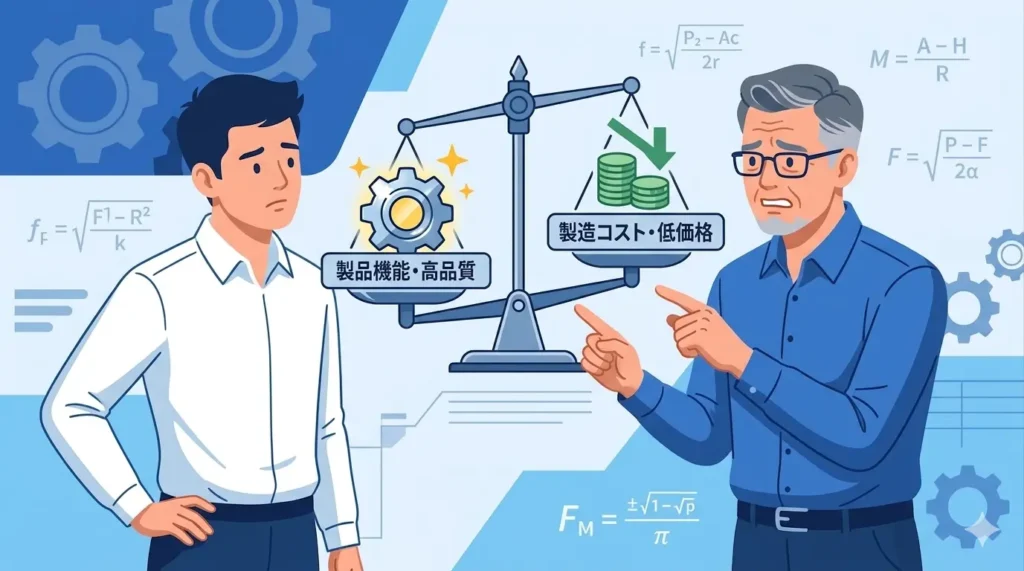

公差設計の難しさである、製品機能(高品質)と製造コスト(低価格)のバランスを取るジレンマを表す、天秤の図解と設計者のイラスト。image_0.pngと同じキャラクターが登場。

公差設計の難しさは、「正解が一つではない」という点にあります。数学の問題のように明確な答えがあるわけではなく、設計者が製品の機能・製造コスト・品質要求を総合的に判断して決める必要があります。

加えて、学校では理論として「はめあい」や「公差等級(IT等級)」を学びますが、**「なぜその公差が必要なのか」という設計意図**を考える訓練は、現場に出るまでほとんどありません。

そしてもう一つ。公差は製造コストに直結します。公差を厳しくすれば精度が上がる反面、加工費が跳ね上がります。コスト感覚がないまま設計すると、製造部門や調達部門から「この公差は無駄に厳しすぎる」と指摘されることになります。

初心者が公差設計でつまずく3つの原因

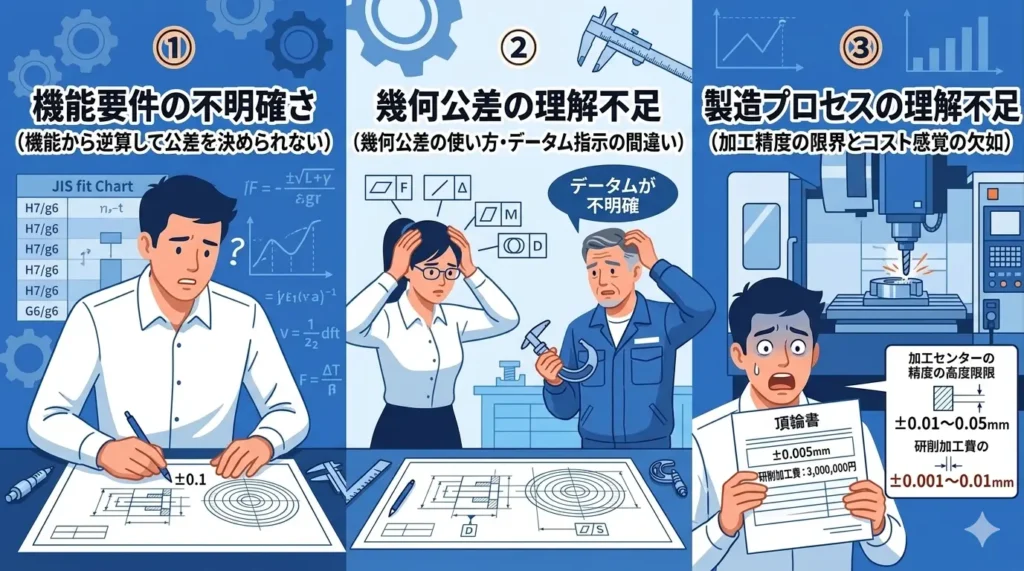

初心者設計者が公差設計でつまずく「機能からの逆算なし」「幾何公差不足」「製造プロセス知識不足」の3つの原因をまとめた図解イラスト。image_0.pngと同じキャラクターがそれぞれの状況を演じている。

① 「機能から逆算する」発想がない

設計の現場でよく言われるのが、「公差は機能から決める」という原則です。しかし、初心者はつい「この寸法には±0.1mmくらいかな」と経験値のないまま感覚で入れてしまいがちです。

**公差は「部品がどう動き、何を達成しなければならないか」から決まります。**

例えば、回転するシャフトを軸受けに嵌めるとき。ここで「ガタなく回転させたい」のか、「圧入して固定したい」のかによって、はめあいの種類(すきまばめ・しまりばめ・中間ばめ)が変わり、それに応じた公差が決まります。機能の要求が先、公差は後です。

② 幾何公差(GD&T)の理解不足

寸法公差(+〇〇/−〇〇)は多くの人が知っていますが、幾何公差(真直度・平面度・真円度・直角度・位置度など)を正しく使いこなしている初心者はほとんどいません。

しかし、精密機械や組み立て精度が重要な部品では、寸法公差だけでは設計意図を伝えきれないケースが多々あります。例えば、「穴の径はΦ10±0.01mmだが、穴の位置は±0.5mmでいい」と「穴の径はΦ10±0.01mm、かつ穴の位置精度も±0.01mmが必要」では、製造コストが大きく違います。

**幾何公差を使いこなすことで、「どの特性に精度が必要か」を加工者に正確に伝えられるようになります。**

私が若手の頃、先輩設計者から「図面は設計者と加工者のコミュニケーション手段だ」と教わりました。公差の指示が不明確だと、加工者が解釈を誤り、不良品や手戻りが発生します。

③ 製造プロセスへの理解不足

公差設計には、どの加工方法でどの程度の精度が出せるかという「製造プロセスの知識」が不可欠です。

例えば:

**旋盤加工(通常)**:±0.05〜0.1mm程度

**マシニングセンタ(精度加工)**:±0.01〜0.05mm程度

**研削加工**:±0.001〜0.01mm程度

**放電加工**:±0.005〜0.02mm程度

この感覚がないまま「精度が必要だから±0.005mmにしよう」と指示すると、通常の汎用加工では対応できず、製造費が何倍にも膨れ上がります。

**「精度が必要」と「コスト的に妥当な精度」のバランスを取るのが設計者の腕の見せ所です。**

公差設計の解決方法——正しいアプローチ

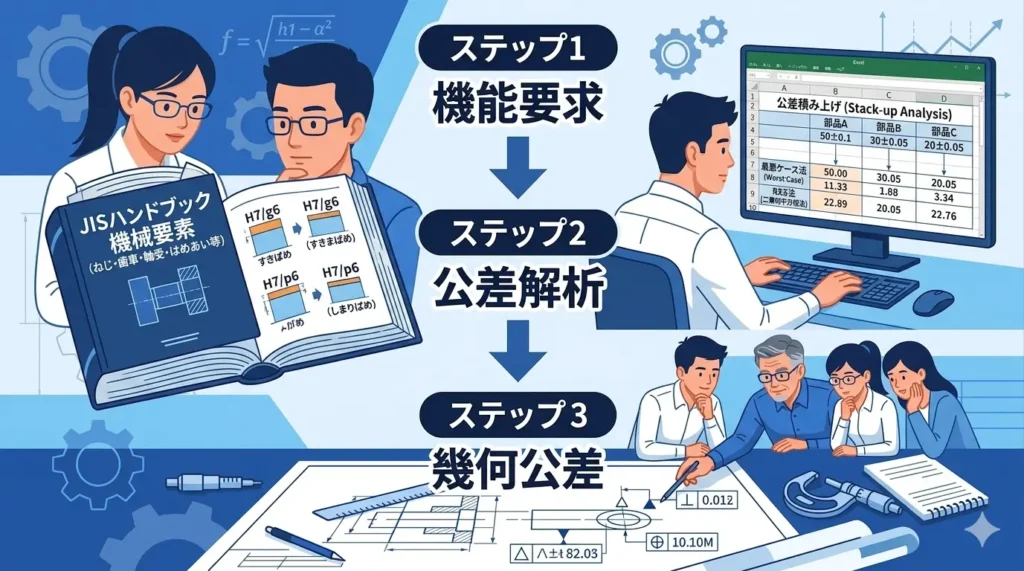

公差設計を正しく行うための、JIS規格によるはめあいの決定、公差積み上げ解析(スタックアップ解析)、幾何公差(GD&T)の適切な指示という3ステップのアプローチを示す図解イラスト。3人の設計者が各ステップを実行している。

ステップ1:機能要求の明確化

まず「この部品に何を求めるか」を明確にします。

– 動く部品か、固定される部品か?

– どのくらいのガタが許容されるか(または、ガタゼロが必要か)?

– 組み立て後に調整できるか、できないか?

この機能要求から、はめあいの種類(すきまばめ・中間ばめ・しまりばめ)を決定します。

**JIS規格のはめあい表(JIS B 0401)を積極的に活用しましょう。** たとえば、滑動する軸受けにはH7/g6(すきまばめ)、圧入固定には H7/p6(しまりばめ)といった標準的な組み合わせが定義されています。ゼロから公差を決めようとする必要はありません。

ステップ2:公差の積み上げ計算(スタックアップ解析)

複数の部品が組み合わさるアセンブリでは、各部品の公差が積み上がって最終的な組み立て精度に影響します。これを「公差積み上げ解析(Tolerance Stack-up Analysis)」といいます。

例えば、A部品(長さ50±0.1mm)+B部品(長さ30±0.05mm)+C部品(長さ20±0.05mm)を組み合わせた場合、最大積み上げは±0.2mm(最悪ケース法)になります。

**最悪ケース法(Worst Case)と統計的公差(RSS法)の使い分けが重要です。**

– 安全性・品質が命の部品:最悪ケース法を使い、すべての部品が極端な公差にでも機能することを保証

– 大量生産品・コスト優先:RSS法(二乗和平方根法)を使い、統計的に許容範囲を計算

私がある産業機械の設計を担当したとき、10個以上の部品が積み上がるアセンブリで最悪ケース法を使ったら、全部品の公差を厳しくしなければならず製造コストが跳ね上がりました。その後、RSS法に切り替えることで、品質を保ちつつコストを約30%削減できた経験があります。

ステップ3:幾何公差の適切な指示

寸法公差だけでは伝えきれない精度要求には、幾何公差(GD&T: Geometric Dimensioning and Tolerancing)を使います。

よく使う幾何公差の種類:

特性記号用途例
真直度 軸の曲がり規制
平面度シール面・基準面の平坦度
真円度軸受け嵌合部の真円度
円筒度精密シャフト全体の形状
直角度基準面に対する穴の角度
位置度 穴位置の精度(ボルト穴配列)
同軸度同一軸上にある複数の軸径

**幾何公差を使う際は必ずデータム(基準)を明確にしましょう。** データムとは、寸法や公差の基準となる形体(面・軸など)のこと。データムが不明確だと、測定方法が複数あり、検査の際にトラブルの元になります。

具体的なアクション——今日からできること

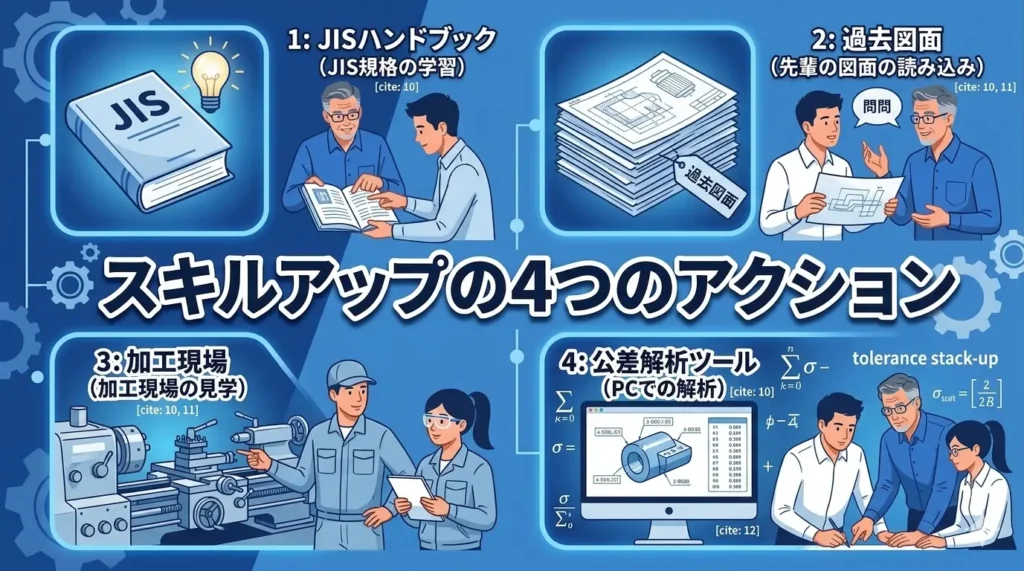

初心者設計者が公差設計を学ぶための具体的な4つのアクション(JISハンドブック活用、過去図面の読み込み、加工現場見学、公差解析ツール活用)をまとめた図解イラスト。image_0.pngと同じキャラクターが前向きに取り組んでいる。

アクション1:JISハンドブックを手元に置く

「JISハンドブック 機械要素(ねじ・歯車・軸受・はめあい等)」は公差設計の実務書として最も重要な一冊です。はめあいの標準値、IT等級ごとの許容差が一覧になっており、設計業務で毎日使います。

電子書籍版もあるので、設計ツールと並べてすぐに参照できる環境を整えましょう。

アクション2:先輩の過去図面を徹底的に読み込む

自社の過去設計の図面を読み込み、「なぜここにこの公差が入っているのか」を先輩に質問しながら理解していくのが最速の学習方法です。

私も若手の頃、先輩設計者の図面を100枚以上読み込み、「この公差の意味は?」「ここはなぜ幾何公差を使ったの?」と質問し続けました。最初は迷惑がられるかもしれませんが、**設計の「なぜ」を追いかける姿勢が一流の設計者への近道です。**

アクション3:加工現場を見学する

部品がどうやって作られているかを実際に目で見ることで、「加工精度の限界」と「製造コストの感覚」が肌でわかるようになります。

可能であれば、旋盤・マシニングセンタ・研削盤・放電加工機などが稼働している加工現場を見学し、「この機械でこの精度が出せる」という感覚を体で覚えましょう。

私が入社2年目に初めて加工現場で旋盤作業を体験したとき、「0.01mmの精度がいかに難しいか」を初めて体感しました。それ以来、図面を書くときに「加工者が困らない指示か」を常に意識するようになりました。

アクション4:公差解析ツールを使う

エクセルでの手計算でも公差積み上げ解析は可能ですが、CADに搭載された公差解析ツール(SolidWorksのTolAnalyst、CATIA V5のFTA機能など)を活用すると、複雑なアセンブリでも効率的に解析できます。

中小企業では専用ツールがない場合も多いですが、**エクセルで最悪ケース法とRSS法の計算シートを作るだけでも大きな武器になります。**

まとめ——公差設計は「思いやり」の設計

公差設計の本質である、加工者、組立者、検査者への「思いやり」を、図面を通じて伝えている様子を描いたイラスト。ベテラン設計者が図面を渡し、若手2人が学んでいる。image_0.pngと同じキャラクターが登場。

公差設計の本質は、「加工者・組立者・検査者への思いやり」です。

– 加工者に:「ここは精度が命。ここはざっくりで構わない」と伝える

– 組立者に:「この部品はこれだけのガタを許容している」と伝える

– 検査者に:「何をどこで測ればいいか」を明確に示す

これらを図面上で正確に伝える手段が、公差指示です。

最初はJIS規格を頼りに標準的なはめあいから始め、徐々に自分の判断で公差を決められるよう経験を積んでいきましょう。失敗を恐れずに、先輩・加工者・組立者に「なぜこの公差なのか」を積極的に聞き続けることが、公差設計の力を身につける最速の方法です。

**「設計図面は設計者と製造者のコミュニケーション。公差はその言語だ」**

この言葉を胸に、ぜひ今日から公差設計に向き合ってみてください。


機械設計のキャリアについてさらに詳しく学びたい方、自分の設計スキルをどう伸ばせばいいか悩んでいる方には、ぜひ**無料キャリア相談**をご活用ください。経験豊富なエンジニアが、あなたの状況に合わせたキャリアプランをアドバイスします。
