重ね梁の強度は何倍？2本でも2倍にならない理由

皆さんは「この梁、1本だと心配だから2本にしておこう」と考えたことはありませんか。耐荷重6kgの突っ張り棒を2本使えば12kgまで載せられる、平鋼を2枚重ねれば強さも2倍になる。直感的にはそう思えます。

結論から書きます。重ね梁の強度は、部材をどうつなぐかで2倍にも4倍にもなり、条件が悪ければ2倍にすら届きません。

• 横に並べる、またはただ重ねるだけなら、強度もたわみにくさも「本数倍」が上限です
• 接着・溶接などで完全に一体にすると、2枚重ねで強度は4倍、たわみにくさは8倍になります
• 荷重が均等に分かれない場合や、支える側が弱い場合は、2本使っても2倍に届きません

つまり、「本数倍」は最良の条件がそろったときの上限であり、保証された値ではありません。部材の数を増やす前に、どう力が流れるかを考えるのが設計者の仕事です。

私自身も新人のころ、たわみが大きいと指摘された架台の梁に、同じ平鋼をもう1枚重ねてボルトで止めたことがあります。計算上は「2枚になったから大丈夫」のつもりでした。ところが試運転で測ると、たわみは期待したほど減っていませんでした。先輩から「それは重ねただけで、一体になっていない」と言われ、梁の強さが断面の形で決まることを初めて実感しました。

この記事では、重ね梁の強度が何倍になるのかを、並べる・重ねる・一体化の3パターンで計算し、2倍にならない原因と正しい使い方を具体的な数字で解説します。

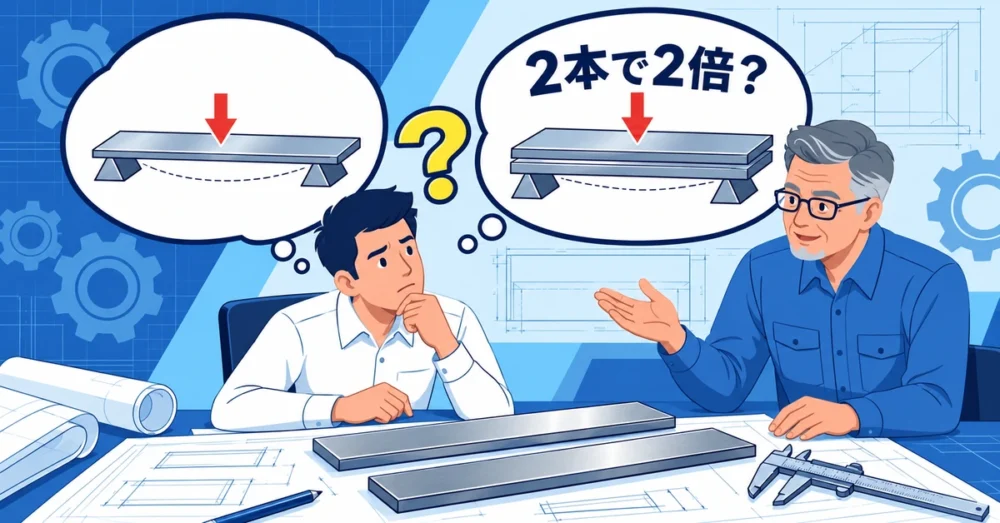

重ね梁の強度を「本数倍」と考えてしまうのは自然なことです

最初にお伝えしたいのは、「2本なら2倍」と考えること自体は間違いではないという点です。半分は正しく、半分は危ういというのが実態に近いでしょう。

日常の感覚では「数を増やせば強くなる」

ロープを2本にすれば吊れる重さは増えますし、棚の支柱を増やせばぐらつきは減ります。私たちは日常生活の中で「数を増やせば強くなる」という経験を何度も積んでいます。そのため、梁についても同じ感覚で判断してしまいがちです。

設計の現場でもよく起きる

初心者設計者に限らず、現場の改造や補強でも「同じ材料をもう1本足す」という対策はよく行われます。手元にある材料で手早く対応できるので、とても便利な方法です。

ただし、効果を見積もらないまま追加すると、思ったほど強くならなかったり、逆に材料を無駄に重ねすぎたりします。感覚が外れるのは能力の問題ではなく、梁という部材の性質を知らないだけです。

性質さえ分かれば、補強の効果は電卓1つで予測できるようになります。次の章で、なぜ感覚と計算がずれるのかを見ていきましょう。

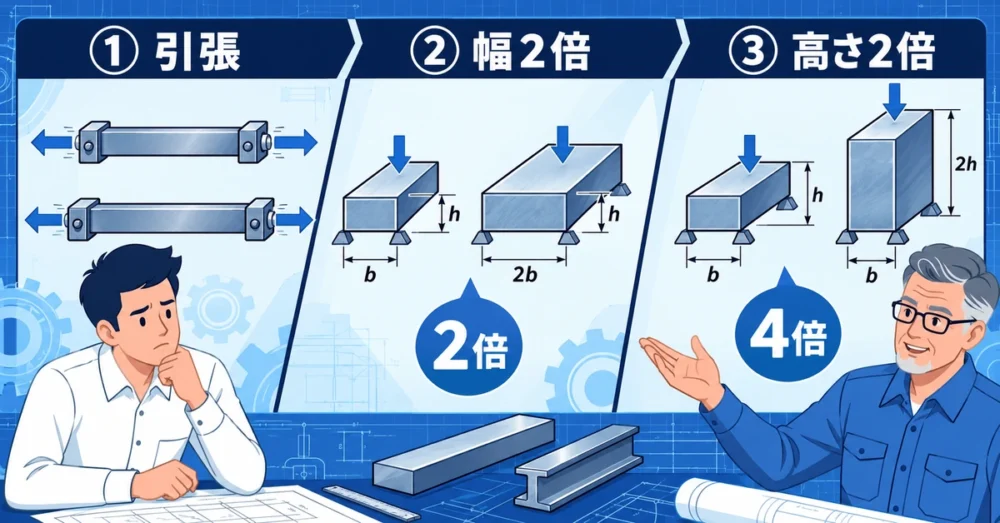

なぜ「2本で2倍」と思い込むのか｜引張と曲げの違い

「本数倍」という思い込みの出どころは、引っ張る力と曲げる力の違いにあります。ここを理解すると、重ね梁の計算が一気に分かりやすくなります。

引張・圧縮は「断面積」で決まる

ロープやワイヤー、支柱のようにまっすぐ引っ張る・押す使い方では、部材が耐えられる力はほぼ断面積に比例します。断面積が2倍なら耐えられる力も2倍です。これが「2本で2倍」という感覚の正体と言えます。

曲げは「断面の高さ」が強く効く

一方、梁のように横から荷重を受けて曲がる使い方では、強さを決めるのは断面係数Z、たわみにくさを決めるのは断面二次モーメントIです。幅b・高さhの長方形断面では、次の式で表されます。

• 断面係数（曲げ強さの指標）：Z = b × h² ÷ 6
• 断面二次モーメント（たわみにくさの指標）：I = b × h³ ÷ 12

この2つの式を見比べると、幅bは1乗でしか効かないのに対し、高さhは2乗・3乗で効くことが分かります。

断面の変え方	断面積	曲げ強さ（Z）	たわみにくさ（I）
幅を2倍にする	2倍	2倍	2倍
高さを2倍にする	2倍	4倍	8倍

表のとおり、同じ材料の量（断面積2倍）でも、高さ方向に増やしたときだけ効果が大きく跳ね上がります。梁にとって大切なのは材料の量ではなく、材料をどこに置くかです。

引張の感覚をそのまま曲げに持ち込むと、「2本で2倍」と考えてしまいます。曲げ荷重を受ける部材では、断面の高さと一体性が主役になるという点を押さえておきましょう。曲げモーメントそのものの求め方は曲げモーメント図の書き方で手順を解説しています。

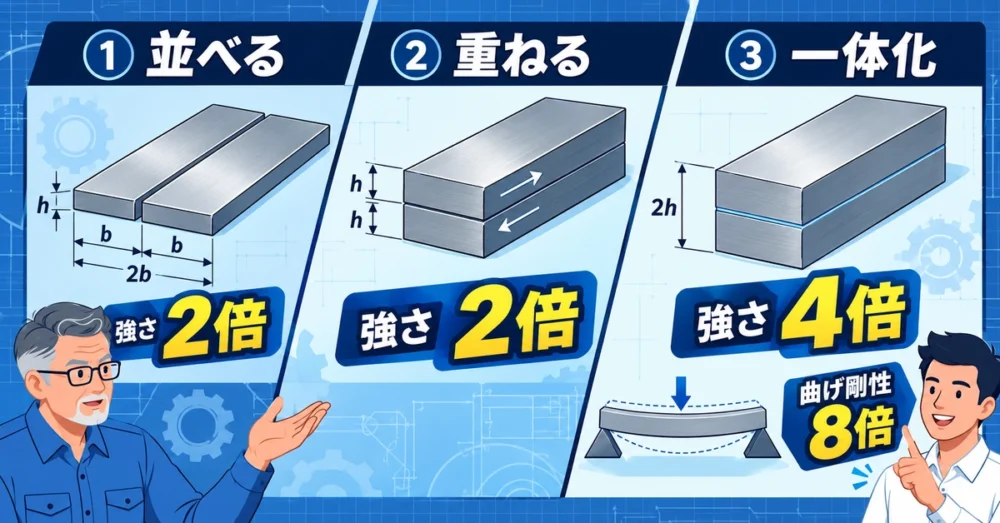

並べる・重ねる・一体化で比較｜重ね梁の強度倍率早見表

ここからは具体的な数字で比べます。条件は次のとおりです。

• 材料：平鋼 50×9（SS400、幅50mm・厚さ9mm）
• 支持：スパン1,000mmの両端単純支持、中央に集中荷重
• 許容応力：150N/mm²（SS400の降伏点245N/mm²に対して安全率約1.6と仮定）
• 縦弾性係数：206,000N/mm²

この条件で、1枚・2枚・3枚の場合を、並べ方ごとに計算しました。

構成	断面係数Z	許容荷重（目安）	400Nでのたわみ
1枚	675mm³	約41kg	約13.3mm
2枚を横に並べる	1,350mm³	約83kg（2倍）	約6.7mm
2枚をただ重ねる	1,350mm³	約83kg（2倍）	約6.7mm
2枚を一体化（厚さ18mm相当）	2,700mm³	約165kg（4倍）	約1.7mm（1/8）
3枚をただ重ねる	2,025mm³	約124kg（3倍）	約4.4mm
3枚を一体化（厚さ27mm相当）	6,075mm³	約372kg（9倍）	約0.5mm（1/27）

許容荷重は、中央集中荷重の最大曲げモーメントM＝P×L÷4と、σ＝M÷Zから逆算した値です。たわみはδ＝P×L³÷(48×E×I)で求めています。

「並べる」と「ただ重ねる」は同じ結果になる

意外に感じるかもしれませんが、横に並べても、縦にただ重ねても、結果はどちらも2倍です。ただ重ねただけの梁は、1枚1枚がそれぞれ別々に曲がり、接している面が互いにすべります。断面としては「1枚の梁が2本ある」状態と変わりません。

一体化した瞬間に「高さ2倍の1本の梁」になる

接着や溶接で2枚が一切すべらないようにすると、厚さ18mmの1枚板と同じ働きをします。高さが2倍になるため、強度は4倍、たわみにくさは8倍です。3枚なら強度9倍、たわみにくさ27倍にまで伸びます。同じ材料を使っても、つなぎ方1つで強さは2倍にも4倍にもなります。

H形鋼が強いのも同じ理屈

この考え方は、身の回りの形鋼にもそのまま表れています。H形鋼やI形鋼は、上下のフランジを中立軸（曲げても伸び縮みしない面）から遠くに置き、それを薄いウェブでつないだ形です。ウェブは上下のフランジがずれないようにつなぐ役割を担っており、まさに「一体化された重ね梁」と言えます。

同じ重さの鋼材でも、平らな板より形鋼のほうが曲げに強いのは、材料を中立軸から離して配置し、しかも一体化しているからです。形鋼の断面性能表を見るときも、断面積より断面係数と断面二次モーメントに注目すると、選び方が分かりやすくなります。

この差が、重ね梁を設計で使うときの最大のポイントです。次の章では、それでも「2倍」にすら届かないケースを見ていきます。

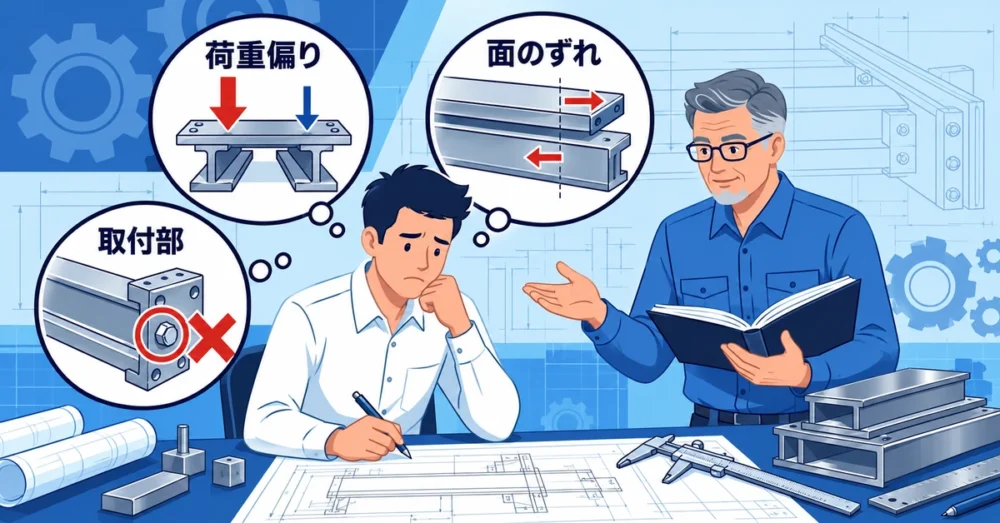

梁を並べても期待どおり強くならない3つの原因

早見表の数字は、すべてが理想的に働いた場合の値です。実際の現場では、次の3つの原因で計算どおりの強さが出ないことがよくあります。

原因1：荷重が均等に分かれない

2本の梁が荷重をちょうど半分ずつ受け持つのは、2本のたわみにくさ（剛性）と取付高さが完全にそろっているときだけです。並列に並んだ部材は、たわみにくいほうが多くの荷重を受け持ちます。

剛性の比と、それぞれ耐荷重6kgの部材を2本並べたときの全体の耐荷重を計算すると、次のようになります。

剛性の比（硬い側：柔らかい側）	硬い側の負担割合	全体の耐荷重
1.0：1（完全にそろっている）	50%	12kg
1.2：1	約55%	約11kg
1.5：1	60%	10kg
2.0：1	約67%	9kg

硬い側が先に6kgに達した時点で、もう片方に余裕があっても限界です。剛性が1.5倍違うだけで、12kgのつもりが10kgまで下がります。

突っ張り棒なら、伸ばした長さや取付位置が少し違うだけで剛性は変わります。機械の架台でも、梁の取付高さが0.5mmずれているだけで、高いほうの梁が先に荷重を受け、低いほうはすき間が埋まるまで働きません。「2本あるから半分ずつ」は、設計者が仕組みで作り出すものです。

原因2：重ねただけでは一体にならない

前の章で見たとおり、ただ重ねた梁は接触面ですべるため、一体化した場合の半分の強さしか出ません。ボルトで数か所止めても、ボルト穴にはすき間があります。JIS B 1001ではM8ボルトの通し穴を1級で8.4mm、2級で9.0mmと定めており、ボルトとの間に0.4〜1mmのすき間ができます。梁がそのすき間ぶんずれてからでないと、ボルトは力を伝えません。

原因3：弱点が梁以外にある

梁をいくら強くしても、それを支える側が負けてしまえば意味がありません。突っ張り棒の多くは、壁を押し付ける力と摩擦で支える構造です。棒が曲がるより先に、端部が滑って落ちることも考えられます。

機械の設計でも同じことが言えます。梁を2倍にしても、ブラケットの取付ボルトや溶接部、床のアンカーが1本分の強さのままなら、全体の強さはそこで頭打ちになります。

たとえば、梁の端をM6ボルト2本でブラケットに止めている場合を考えます。梁を2本に増やしても、2本とも同じブラケットに同じボルトで止めていれば、許容荷重いっぱいまで載せたときのボルト1本あたりの負担は2倍に増えます。梁の計算だけを見直して取付部を見落とすと、今度はボルトが先に限界を迎えることになります。

私が現場で補強の相談を受けるときも、まず確認するのは梁そのものではなく「梁を何で、どこに止めているか」です。補強がうまくいかなかった事例の多くは、梁ではなく取付部が原因でした。

3つの原因に共通するのは、部材そのものではなく「力の流れ」を見落としている点です。次の章では、この中で最も誤解の多い「一体化」について、数字で検証します。

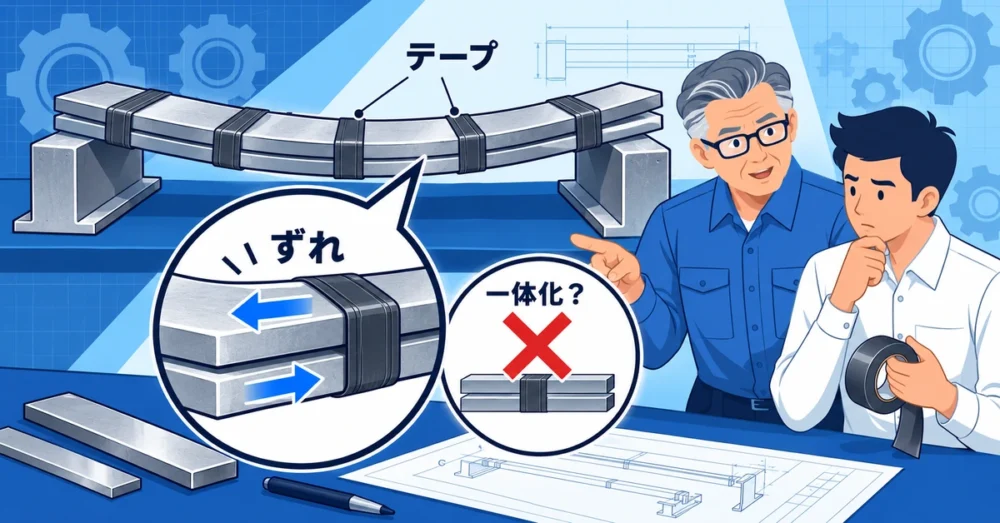

テープで巻けば重ね梁は一体になるのか（独自検証）

「重ねた梁をテープでぐるぐる巻きにすれば、一体になって強くなるのでは」と考える方も少なくありません。結論として、テープや結束で巻いただけでは一体にはならず、強度は本数倍のままです。理由は、一体化のために重なり面が受け持たなければならない力が、想像よりはるかに大きいからです。

一体化には「重なり面のずれ止め」が必要

梁が曲がると、上側は縮み、下側は伸びます。2枚をただ重ねた場合、上の板の下面は伸び、下の板の上面は縮もうとするため、接触面で互いに逆向きにずれます。一体化とは、このずれを完全に止めることを意味します。

必要な力を計算してみる

先ほどの平鋼50×9を2枚一体化し、中央に800N（約82kg）を載せた場合を考えます。

• 最大曲げモーメント：M＝800×1,000÷4＝200,000N・mm
• 一体化した断面の断面係数：Z＝50×18²÷6＝2,700mm³
• 最大曲げ応力：σ＝200,000÷2,700＝約74N/mm²

一体化した梁では、上の板全体が圧縮、下の板全体が引張を受け持ちます。上の板にかかる圧縮力の合計は、応力分布が三角形になることから次のとおりです。

• 上の板の圧縮力＝74×50×9÷2＝約16,700N（約1.7トン）

この約16,700Nは、支点から中央までの重なり面（500mm）が、ずれ止めとして受け持たなければならない力です。82kgの荷重を支えるために、重なり面には片側だけで約1.7トン分のずれる力がかかっていることになります。

テープ・ボルトで受けられるか

テープの巻き付けは、板を押さえつけるだけで、面に沿った1.7トンのずれ力を止める構造ではありません。巻いた直後は多少効いたように感じても、荷重をかければ板同士はすべります。

ボルトで止める場合はどうでしょうか。M8ボルト1本がせん断で受けられる力を、有効断面積約36.6mm²と許容せん断応力80N/mm²から約2.9kNと仮定すると、片側だけで約6本、両側で約12本が必要です。しかも原因2で見たとおり、穴のすき間ぶんずれてから効き始めるため、計算どおりの一体化は期待しにくいのが実情です。「巻けば一体」「止めれば一体」は、ずれる力を計算していない思い込みです。

接着剤なら一体になるのか

では、全面を接着した場合はどうでしょうか。重なり面の面積は、幅50mm×片側500mm＝25,000mm²です。約16,700Nをこの面積で割ると、必要なせん断応力は平均で約0.67N/mm²になります。

中央集中荷重の単純支持梁では、支点から荷重点までのせん断力が一定なので、重なり面のずれ力もこの区間でほぼ均一にかかります。構造用接着剤のせん断強さは製品ごとに異なるため、数値は必ずカタログで確認してください。値そのものは0.67N/mm²に余裕を持って勝てる製品が多いはずですが、次の3点には注意が必要です。

• 板の端部では、面をはがそうとする力（はく離）が集中しやすい
• 油分や黒皮が残っていると、カタログどおりの強さが出ない
• 温度変化や繰り返し荷重で、長期的に強さが落ちることがある

このように、計算上は接着でも一体化できますが、品質の管理が難しいため、機械の主要な梁に使う場面は限られます。

この検証から分かるのは、重ね梁を一体として扱うなら、溶接・接着・すき間のない締結のように、ずれを確実に止める手段が必要だということです。手段を用意できない場合は、最初から「本数倍」として計算しておくのが安全側の判断になります。

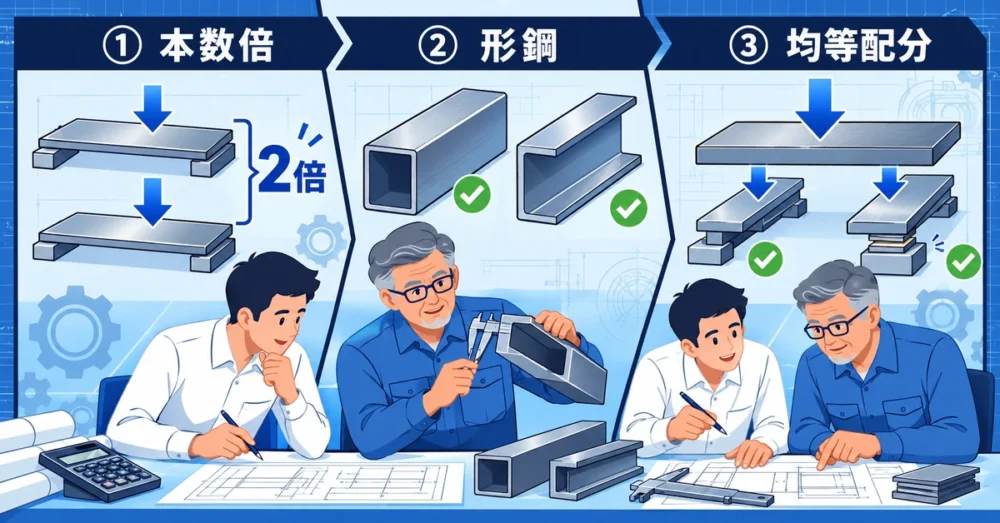

重ね梁を設計で正しく使う3つの方法

原因が分かれば、対策ははっきりします。ここでは、梁を重ねる・並べるときに設計者が取るべき方法を3つ紹介します。

方法1：「ただ重ねる」なら本数倍で計算する

ずれ止めを用意しない重ね梁は、本数倍で計算するのが原則です。2枚なら強度もたわみにくさも2倍、3枚なら3倍と考えます。一体化を期待した4倍・8倍の数字を使うと、たわみが計算の4倍近くになり、精度が必要な装置では致命的です。

方法2：一体化したいなら、最初から高さのある1本を選ぶ

一体化の効果を得たいなら、重ねて止めるより、最初から厚い板や背の高い形鋼を使うほうが確実です。平鋼50×9を2枚溶接するより、平鋼50×19や角パイプ、溝形鋼を選べば、溶接の手間もひずみも生じません。

対策	曲げ強さ	確実性	注意点
ただ重ねる	本数倍	高い	効果が小さい
ボルトで止める	本数倍〜一体の間	低い	穴のすき間でずれる
全長を溶接する	ほぼ一体	中程度	溶接ひずみ・手間
厚い板・形鋼に変える	一体と同等以上	高い	材料の入手性を確認

表を見ると、確実性と効果を両立できるのは「最初から断面の大きい材料を選ぶ」方法だと分かります。補強は後付けよりも、設計段階で断面を決めておくほうがはるかに楽です。

方法3：並べるなら荷重を均等に配る仕組みを作る

2本以上を横に並べる場合は、荷重を均等に分ける工夫が必要です。たとえば、梁の上に剛性の高い受け板を載せる、取付面を同時加工して高さをそろえる、シムで高さを調整する、といった方法があります。

あわせて、梁を支える側の強さも確認します。ブラケット・ボルト・溶接部・床のどこが最初に負けるかを見つけ、そこまで含めて強度を評価すれば、梁だけ強くて全体が弱いという失敗を防げます。強さは一番弱いところで決まります。

この3つの方法を使い分ければ、重ね梁で「思ったより弱かった」という失敗はほぼなくせるはずです。

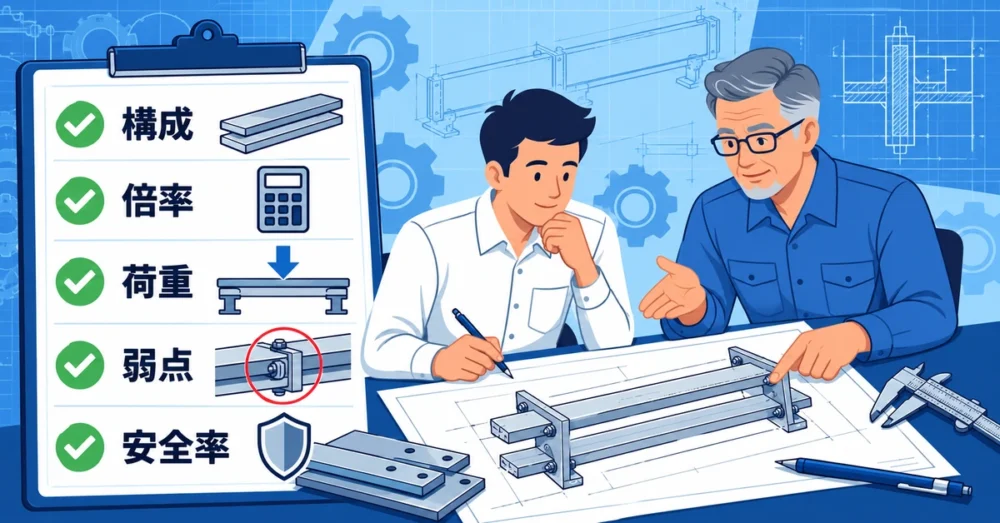

梁を重ねる前に確認したい5つの具体アクション

最後に、明日からの設計で実際に使える手順をまとめます。梁の補強や追加を考えたときは、次の順番で確認してください。

アクション1：「並べる・重ねる・一体化」のどれかを図面で決める

まず、自分の設計がどのパターンに当たるかを決めます。図面に「重ねるだけ」なのか「全周溶接」なのかを明記しないと、加工する人によって強さが変わってしまいます。

アクション2：早見表の倍率で効果を見積もる

パターンが決まったら、本数倍（並べる・重ねる）か、高さの2乗・3乗（一体化）かで効果を見積もります。電卓だけで数分あれば計算できます。板厚とたわみの関係をもっと詳しく知りたい方は、自重たわみで板厚を決める方法も参考にしてください。

アクション3：剛性の差から荷重の偏りを計算する

並べる場合は、それぞれの梁の剛性を比べ、硬い側が何割を受け持つかを計算します。剛性比がr：1なら、硬い側の負担割合はr÷(r＋1)です。全体の耐荷重は「1本の耐荷重×(r＋1)÷r」で見積もれます。

たとえば、同じ平鋼50×9でも、片方のスパンが1,000mm、もう片方が1,100mmだった場合を考えます。単純支持梁の剛性はスパンの3乗に反比例するため、剛性比は1.1³＝約1.33：1です。硬い側の負担は約57%となり、全体の許容荷重は約41kg×2.33÷1.33＝約72kgです。2倍の約83kgのつもりが、1割以上も少なくなります。スパンが1割違うだけで、これだけの差が生まれます。

アクション4：一番弱い部品を探す

梁、取付ボルト、ブラケット、溶接部、床のそれぞれについて、耐えられる荷重を一覧にします。最も小さい値が、装置全体の耐荷重です。

アクション5：安全率を最後にかける

ここまでの計算に、荷重のばらつきや衝撃を考えた安全率をかけて完成です。安全率の決め方に迷う方は、安全率の考え方で詳しく解説しています。

私自身、冒頭で紹介した失敗のあとは、補強を検討するたびにこの5つを確認するようにしています。おかげで「念のため2本」という根拠のない補強はなくなり、必要な場所に必要な断面を選べるようになりました。根拠を持って「これで足りる」と言えることが、設計者の自信につながります。

まとめ｜重ね梁の強度は「つなぎ方」で決まる

ここまでの内容を整理します。

• 横に並べる、またはただ重ねるだけなら、重ね梁の強度とたわみにくさは「本数倍」が上限です
• 接着・溶接で完全に一体化すれば、2枚で強度4倍・たわみにくさ8倍、3枚で強度9倍・たわみにくさ27倍になります
• 剛性や高さがそろっていないと荷重が偏り、剛性比1.5倍なら12kgのつもりが10kgまで下がります
• 一体化には重なり面のずれ止めが必要で、82kgの荷重でも片側約1.7トンのずれる力がかかるため、テープでは一体になりません
• 一体の強さがほしいなら、重ねるより最初から高さのある材料を選ぶほうが確実です

耐荷重6kgの突っ張り棒を2本使っても、12kgはあくまで最良の条件での上限です。家庭で使う場合も、必要な重さに見合った耐荷重の製品を選ぶか、棚受けなどで下から支えるほうが安全と言えます。

「2本にすれば大丈夫」という感覚を、「どうつなげば何倍か」という計算に置き換えられれば、設計の説得力は大きく変わります。感覚を数字で説明できるようになった瞬間から、設計は楽しくなります。
