「この配管、本当に大丈夫ですか？」——材料選定ミスが引き起こす最悪の結末
機械設計をはじめたばかりのころ、私は先輩エンジニアから耳を疑うような話を聞かされました。「某プラントで配管から苛性ソーダが漏れ出して、作業員が重傷を負った。原因は材料選定のミスだ」と。
新人の私はそのとき「材料ってそんなに重要なんですか？」と思っていました。でも今なら断言できます。配管の材料選定を誤ることは、設計者として最大の過失のひとつです。
Yahoo!知恵袋に「流体が苛性ソーダの配管をSUS304で製作予定です。ガスケットはテフロンサンドで問題ないでしょうか？」という質問が投稿されていました。この質問は、初心者設計者が陥りやすい典型的な「材料選定の落とし穴」を含んでいます。
今日は20年以上の設計経験をもとに、SUS304と苛性ソーダ（水酸化ナトリウム：NaOH）配管の関係、そしてガスケット選定の正しい考え方を徹底解説します。
問題の本質：SUS304は「万能」ではない
SUS304（18-8ステンレス鋼）は、機械設計の世界でもっとも広く使われるステンレス鋼です。耐食性・加工性・コストのバランスが優れているため、「とりあえずSUS304を選んでおけば安全」と思っている設計者が多いのが現実です。

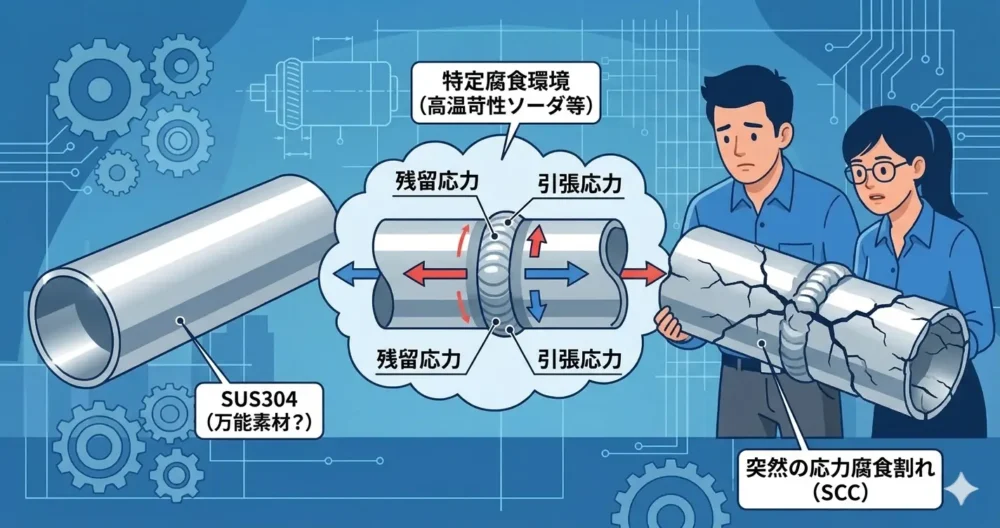

しかし、SUS304には「特定の環境で突然壊れる」という深刻な弱点があります。それが「応力腐食割れ（SCC：Stress Corrosion Cracking）」です。
応力腐食割れとは、材料に残留応力や引張応力がかかった状態で、特定の腐食環境にさらされたとき、材料が脆性的に割れる現象です。目で見てもわかりにくく、ある日突然パキッと破断します。プラント設備では「静かな時限爆弾」とも呼ばれています。
SUS304の応力腐食割れの主な原因は以下の2種類です：
- 塩化物（Cl⁻）環境でのSCC（海水・塩水・塩素系薬品など）
- 高温アルカリ（苛性ソーダなど）環境でのSCC
ここが重要です。苛性ソーダ（NaOH）も、条件によってはSUS304に応力腐食割れを引き起こします。
原因その1：温度と濃度の「組み合わせ」を見落としている
苛性ソーダとSUS304の関係は、単純に「使える／使えない」ではありません。「濃度と温度の組み合わせ」によって適否が変わります。

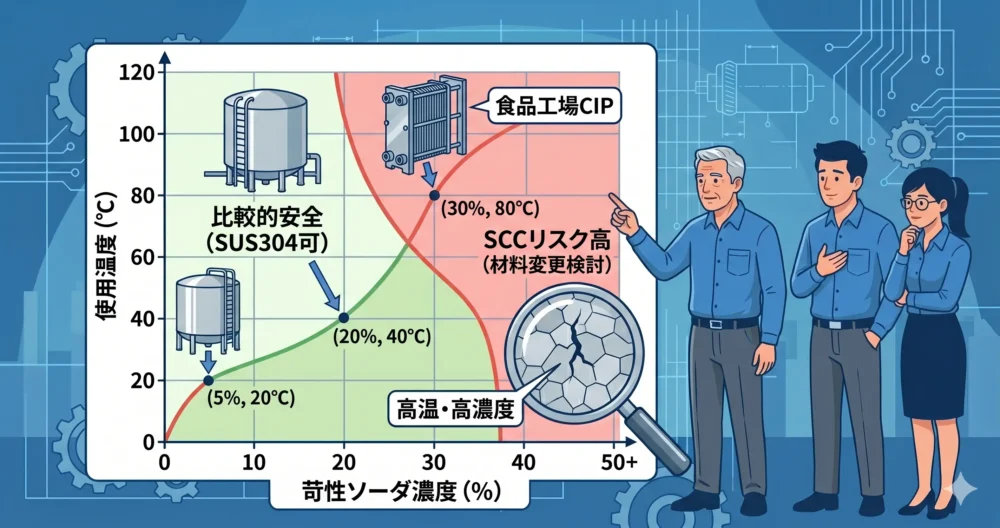

一般的な目安として：
- 低濃度（～10%）かつ常温（～40℃以下）：SUS304でも比較的安全に使用できる場合がある
- 中濃度（10～30%）または高温（60℃以上）：SCCのリスクが高まる
- 高濃度（30%以上）かつ高温：ニッケル合金やチタン、樹脂ライニング鋼管を検討すべき
私自身も20代のころ、食品工場のCIP（洗浄工程）配管の設計で、SUS304に3%苛性ソーダを80℃で通す設計をしてしまい、数年後に配管の溶接部でひび割れが発生するという苦い経験をしました。溶接部は残留応力が高く、SCCが最も起きやすい箇所なのです。
「この温度・濃度なら大丈夫」と感覚で判断するのは、プロとしてあってはならないことです。

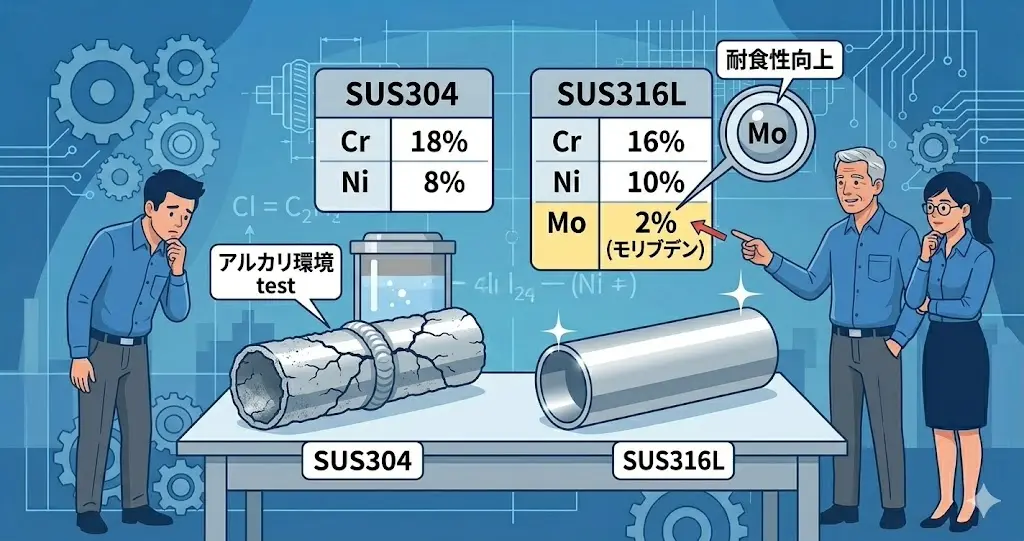

原因その2：「SUS304」と「SUS316L」の違いを軽視している
同じステンレス鋼でも、SUS316LはSUS304より耐食性が大幅に優れています。最大の違いはモリブデン（Mo）の含有量です。
- SUS304：Cr 18%、Ni 8%（Mo含まず）
- SUS316L：Cr 16%、Ni 10%、Mo 2%（低炭素）
モリブデンは腐食環境での耐性を高め、特に塩化物やアルカリ環境でのSCCに対して有利に働きます。価格はSUS304より15〜30%高くなりますが、プラント設備の安全性と長期信頼性を考えれば、コスト差は些細な問題です。
苛性ソーダ配管で中程度の温度・濃度条件が想定される場合は、SUS316Lへの変更を最初に検討してください。
原因その3：ガスケット材料の「適合性確認」を省いている
PTFE（ポリテトラフルオロエチレン、テフロン）は化学的安定性が非常に高く、強酸・強アルカリを含むほぼあらゆる薬品に対して優れた耐食性を持ちます。苛性ソーダに対してもPTFEは適合しており、ガスケット材料としての選択は適切です。

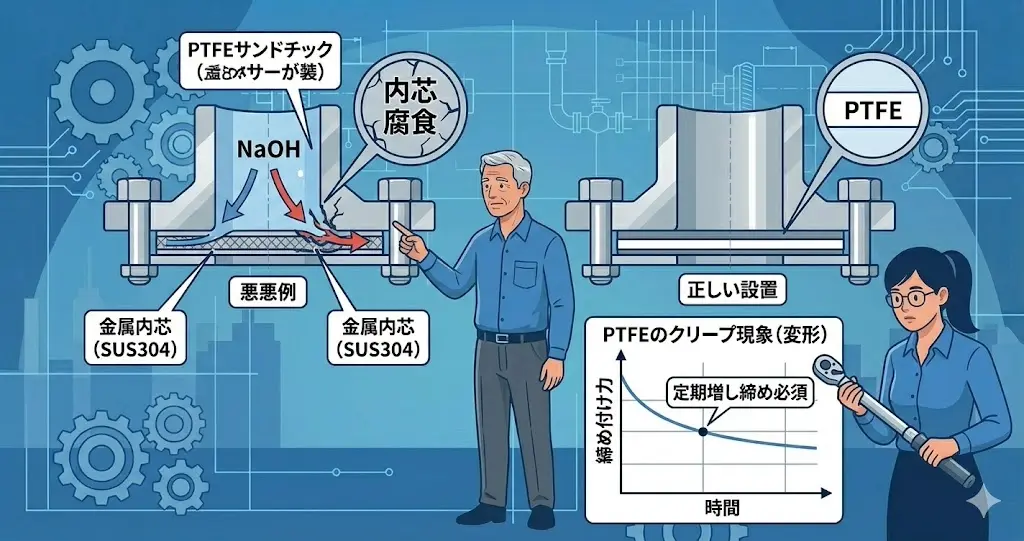

ただし、PTFEサンドイッチガスケット（内芯をSS400やSUS304の金属リングで補強したもの）を使う場合は注意が必要です。内芯の金属部分が苛性ソーダと接触しないよう、ガスケットの設計と取り付け方を確認してください。
また、テフロンガスケットにはクリープ（時間とともに変形する）という特性があります。高温高圧条件では締め付け力が徐々に低下してフランジ部から漏れが発生することがあります。定期的な増し締めと点検を設計段階で計画に組み込むことが重要です。

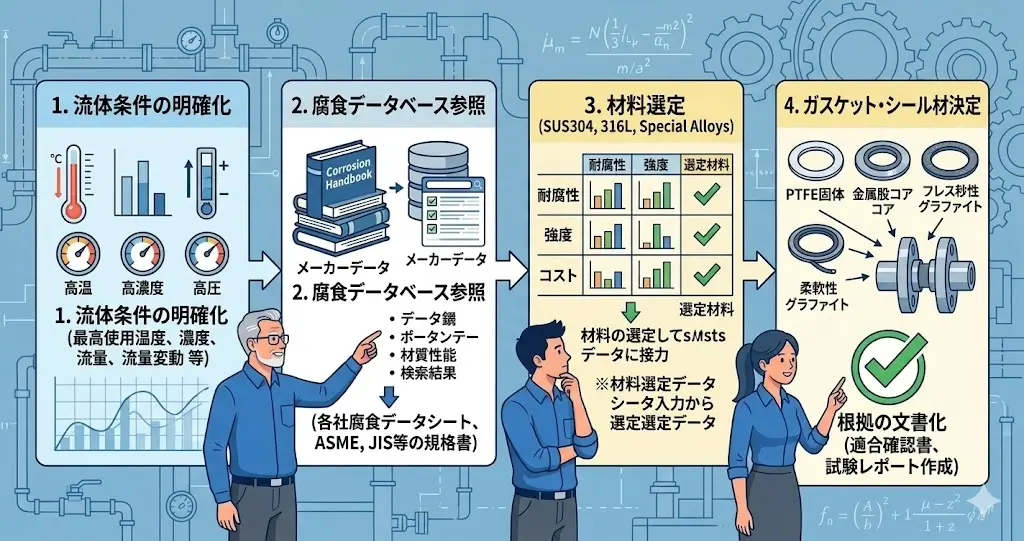

正しい材料選定の実践ステップ
ステップ1：流体条件を明確にする
まず以下の条件を設計仕様書に明記します：
- NaOH濃度（例：10%、30%、50%など）
- 最高使用温度・通常使用温度
- 圧力条件
- 流量・流速
- 他の混入物質（塩化物イオンの有無など）
ステップ2：腐食データベースを参照する
材料選定には必ず「腐食データ」を確認します。主な参照先：
- Corrosion Resistant Materials Handbook（Schweitzer著）
- 各メーカーの腐食データシート（住友化学、三菱マテリアルなど）
- ASMEやJISの規格書（JIS B 8265など）
「誰かがOKと言ったから」では設計者の責任は果たせません。必ず文書で根拠を残してください。
ステップ3：材料選定の優先順位
苛性ソーダ配管の材料選定は、条件別に以下を目安にします：
- 常温・低濃度（～10%）：SUS304でも可能（ただし溶接部のSCCに注意）
- 中温（40〜80℃）・中濃度：SUS316L、またはハステロイC-276を推奨
- 高温（80℃以上）・高濃度（30%以上）：ニッケル合金（インコネル625等）、チタン、PVCライニング、ガラスライニング鋼管
- 超高濃度（50%以上）・高温：特殊合金または非金属材料専門家への相談必須
ステップ4：ガスケットとシール材の選定
PTFEサンドイッチガスケットは適切な選択です。他の選択肢としては：
- エキスパンデッドPTFEシートガスケット（全面PTFE）：接触面全体を保護できる
- NBR（ニトリルゴム）：低濃度常温のアルカリには使えるが、高温・高濃度には不向き
- EPDM：比較的良好だが、高濃度・高温では劣化することも
ガスケット材料の最終選定も、必ずメーカーの技術資料で確認することを習慣にしてください。
まとめ：材料選定は設計者の「最初の責任」
SUS304は非常に優れた材料ですが、「万能素材」ではありません。苛性ソーダ配管においては、温度・濃度・残留応力の組み合わせ次第で応力腐食割れが発生するリスクがあります。

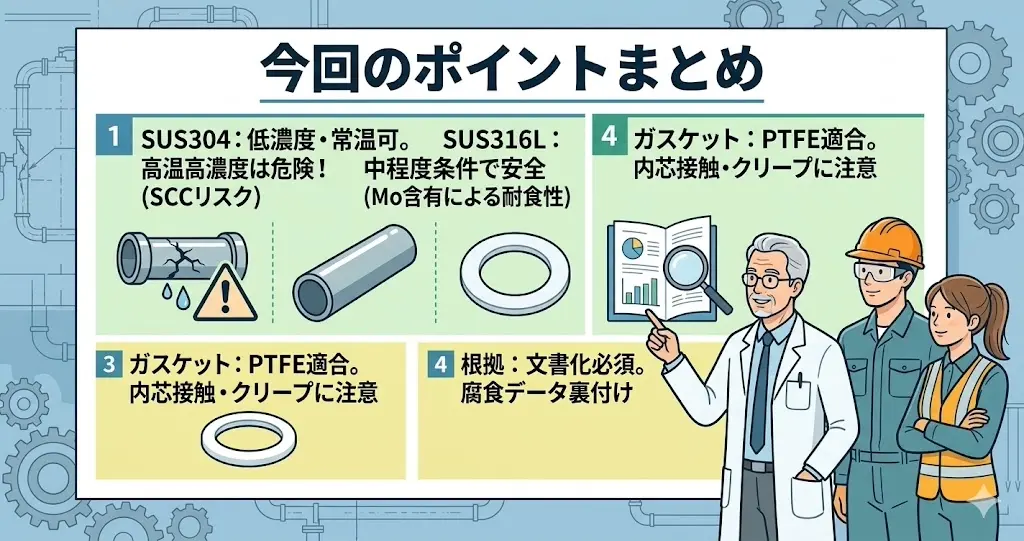

今回のポイントをまとめます：
- SUS304は低濃度・常温の苛性ソーダには使えることがあるが、高温・高濃度では危険
- SUS316Lはモリブデン含有により耐食性が向上、中程度条件ではより安全
- 高温・高濃度条件ではニッケル合金・チタン・非金属材料を検討する
- PTFEサンドイッチガスケットは苛性ソーダに適合するが、高温・高圧ではクリープに注意
- 材料選定の根拠は必ず文書化し、腐食データで裏付けを取る
「これって本当に大丈夫？」という疑問を持ち続けることこそが、優秀な設計者への第一歩です。
