アイドルギアにかかる力｜軸受荷重が2倍になる理由

アイドルギアは回転方向を変えるだけの脇役に見えますが、その軸にかかる荷重は、前後のギヤの約2倍に達することがあります。軸トルクがゼロになるため「力がかかっていない」と誤解されやすく、軸受を小さく選んで壊してしまう事故が後を絶ちません。

皆さんは、歯車列の途中にアイドルギアを1枚入れたとき、その軸の軸受をどう選んでいるでしょうか。前後のギヤと同じもので足りると考えていたら、少し危険かもしれません。

この記事では、アイドルギアにかかる力を具体的な数字で求めながら、軸トルクがゼロなのに軸受荷重が増える理由、そして3軸の配置角度によって荷重が2.2倍も変わるという事実を解説します。歯の強度を通常のギヤと同じ基準で見てはいけない理由にも触れます。

アイドルギアは「力がかからない」と思っていませんか

歯車列の設計で、回転方向を合わせるためにギヤを1枚追加する。あるいは軸間距離が離れすぎているので、間に1枚挟む。こうして入るのがアイドルギア（遊び歯車、アイドラギヤとも呼びます）です。

減速比を計算すると、アイドルギアの歯数は分子と分母で打ち消し合い、最終的な減速比にまったく影響しません。この事実から、「アイドルギアは何も仕事をしていない」という印象を持ってしまう方が少なくありません。

そもそも減速比をどう計算し、どんな基準で数字を決めるのかを先に押さえておくと、この記事の内容はより腑に落ちます。計算式から段数の選び方までは歯車の減速比の計算にまとめました。

私も設計3年目の頃、まさにこの誤解をしていました。搬送ラインの駆動部で、方向を変えるためにアイドルギアを1枚追加したときのことです。減速比に影響しないのだから軸受も軽いもので構わないだろうと考え、前後のギヤより一回り小さい深溝玉軸受を選びました。

結果は、半年でアイドラ軸の軸受だけが異音を出しました。分解すると、内輪の軌道面に明確な圧痕が残っていたのです。先輩に見せると、一言こう言われました。「減速比に効かないことと、力がかからないことは、まったく別の話だよ」。

アイドルギアが変えるのは回転方向であって、力の大きさではありません。 この当たり前の区別が、頭の中で結びついていなかったのです。

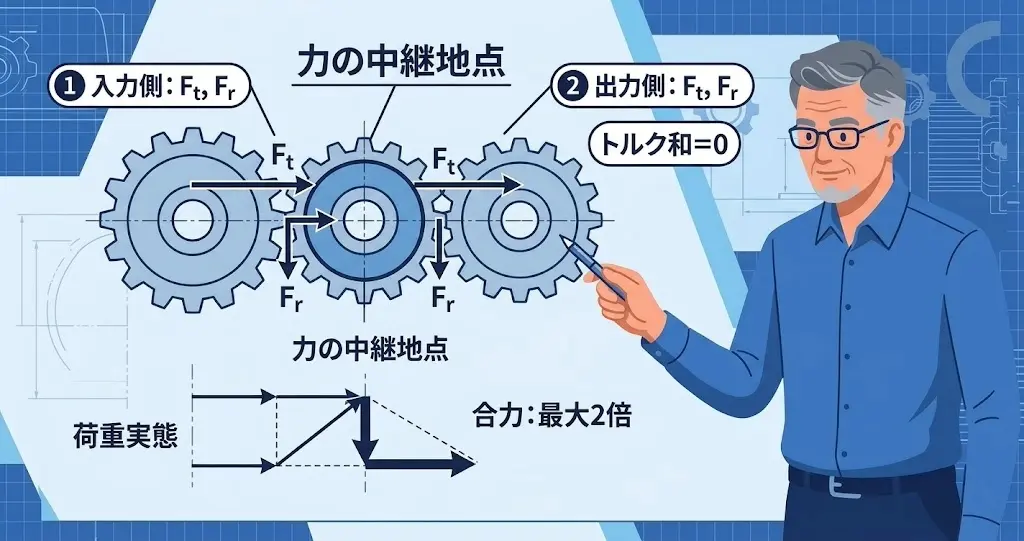

アイドルギアの本質は「力の中継地点」である

アイドルギアで何が起きているのかを、力の流れとして整理します。

アイドルギアとは｜遊び歯車・アイドラギヤとも呼ぶ

アイドルギアとは、歯車列の途中に入れて回転方向を変えたり、離れた軸間をつないだりするための中間の歯車を指します。日本語では遊び歯車、現場ではアイドラギヤ、アイドラーギアといった呼び方も使われますが、いずれも同じ部品です。

最大の特徴は、歯数が減速比に影響しないことにあります。歯車列の減速比は最初と最後の歯車の歯数だけで決まるため、間に何枚のアイドルギアを入れても回転数の比は変わりません。変わるのは回転方向と軸間距離だけです。

ただし「減速比に影響しない＝負担がない」ではない点が、この記事の主題になります。役割としては次の3つに整理できます。

• 回転方向を反転させる（1枚入れるごとに逆向きになる）
• 軸間距離が離れた歯車どうしをつなぐ
• 歯車を大型化せずに軸間距離をかせぐ

どの役割で使う場合でも、アイドルギアは前後のギヤと同じ大きさの力を受け続けます。

軸トルクがゼロになる理由

アイドルギアは2箇所で噛み合っている点が出発点です。片側では前のギヤから駆動され、もう片側では次のギヤを駆動します。この2つの噛み合いが、アイドルギアの軸まわりに作るのは逆向きの等しいモーメントです。

• 入力側の噛み合い：アイドルギアを回そうとするモーメント
• 出力側の噛み合い：次のギヤを押した反作用で、回転を妨げるモーメント

定常運転で摩擦を無視すれば、この2つは釣り合います。したがってアイドルギアの軸トルクはゼロです。ここまでは、多くの教科書に書かれているとおりです。

ゼロなのは「トルク」だけ

問題はこの先にあります。軸トルクがゼロだからといって、歯や軸に力がかかっていないわけではありません。

モーメントが釣り合うということは、2つの噛み合い点にかかる接線力の大きさが等しいということを意味します。アイドルギアのピッチ円半径は両方の噛み合いで共通ですから、モーメントが等しければ力も等しいはずです。

つまりアイドルギアの歯には、前のギヤとまったく同じ大きさの接線力がかかっています。力は減っていません。素通りしているのです。

そして軸受が受けるのは、この2つの力をベクトルとして足した合力です。モーメントは打ち消し合いますが、力そのものは打ち消し合うとは限りません。むしろ配置によっては足し合わさります。ここが設計者の落とし穴になります。

アイドルギアは力を消す装置ではなく、力を中継する装置です。 中継地点には、通過するぶんの荷重がそのままかかります。

トルクは変わるが、接線力は変わらない

混乱しやすい点を整理しておきます。歯車列を通ると、トルクは歯数比に応じて変化していく点に注意してください。先ほどの例なら、駆動側20 N·mが従動側では40 N·mになっていました。

一方で噛み合い点の接線力は、歯車列のどこでも同じ1,000 Nのままでした。トルクが増えているのは、ピッチ円半径が大きくなっているからであって、力が増えているからではありません。

項目	駆動ギヤ	アイドルギア	従動ギヤ
ピッチ円直径	40 mm	60 mm	80 mm
接線力	1,000 N	1,000 N	1,000 N
軸トルク	20 N·m	0 N·m	40 N·m

この表を見ると、アイドルギアだけが「トルク0・力あり」という特殊な状態にあることが分かります。トルクの欄だけを見て判断すると見落とし、接線力の欄を見れば見落としません。どちらの数字で設計判断をしているかを、一度確認してみてください。

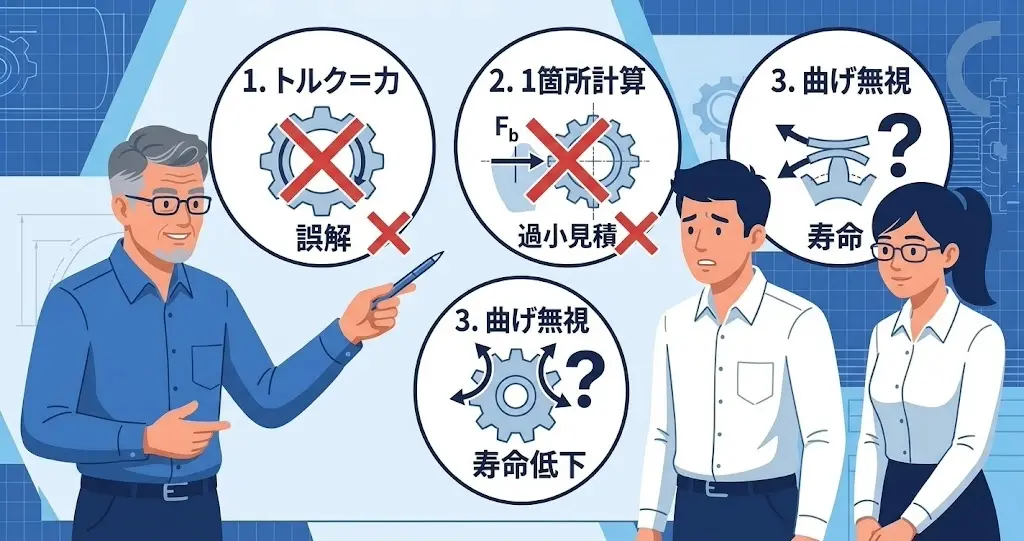

アイドルギアの計算で間違える3つの原因

現場で見てきた失敗は、次の3つに集約されます。

原因1：軸トルクがゼロ＝力がゼロと混同している

もっとも多いパターンです。「トルクゼロ」という言葉が強く印象に残り、力もゼロだと思い込んでしまいます。

トルクは力とモーメントアームの積であり、向きを持ったモーメントです。逆向きの2つが釣り合えば合計はゼロになりますが、力そのものは消えません。これは、綱引きで両側から同じ力で引き合っているとき、ロープが受ける張力がゼロではないのと同じ理屈です。

原因2：軸受荷重を噛み合い1箇所ぶんで計算している

通常のギヤは1箇所でしか噛み合わないため、軸受荷重＝1つの噛み合い力で計算します。その感覚のままアイドルギアを扱うと、荷重を半分以下に見積もることになります。

アイドルギアは2箇所で噛み合うため、2つの力のベクトル和を取らなければいけません。

原因3：歯の強度を通常ギヤと同じ許容応力で見ている

見落とされがちですが、影響は小さくありません。通常のギヤの歯は、片側の歯面だけで力を受けます。一方アイドルギアの歯は、入力側の歯面で押され、出力側の歯面で押し返すという使われ方をします。

つまり1枚の歯が、曲げを両方向に受けるのです。材料の疲労強度は、片振り（一方向だけ）より両振り（両方向）のほうが低くなるのが普通です。このため日本歯車工業会規格（JGMA）の歯の曲げ強さ計算でも、アイドルギアのように両方向に荷重を受ける歯車については、許容歯元曲げ応力を低減して扱う考え方が示されています。

3つの原因を整理すると、対策の方向がはっきりしてきます。

原因	見積もりのズレ	対策
トルクゼロと力ゼロの混同	荷重を丸ごと見落とす	接線力は前のギヤと同じと理解する
噛み合い1箇所で計算	最大で約1/2に過小評価	2つの力をベクトル和で求める
許容応力を下げていない	歯元曲げ強度が不足する	両振りとして許容応力を下げる

では、実際の数字で確かめてみましょう。

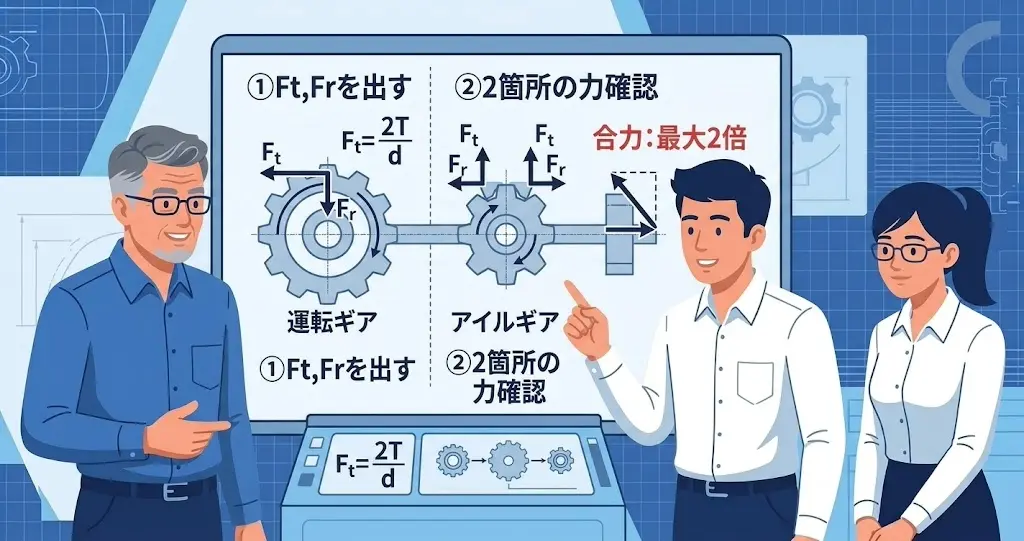

アイドルギアにかかる力を求める3ステップ

次の条件で計算してみましょう。工作機械の送り部を想定した、現実的な数値です。

• モジュール m = 2、圧力角 α = 20°
• 駆動ギヤ：歯数 z1 = 20（ピッチ円直径 40 mm）
• アイドルギア：歯数 z2 = 30（ピッチ円直径 60 mm）
• 従動ギヤ：歯数 z3 = 40（ピッチ円直径 80 mm）
• 駆動トルク T1 = 20 N·m

STEP1：接線力の求め方

接線力は、トルクをピッチ円半径で割れば求まります。

Ft = 2 × T1 / d1 = 2 × 20,000 N·mm ÷ 40 mm = 1,000 N

圧力角があるため、歯面には半径方向の力（分離力）も生じています。

Fr = Ft × tan20° = 1,000 × 0.364 = 364 N

この2つを合成したものが、歯面に実際にかかる法線力です。

Fn = Ft ÷ cos20° = 1,000 ÷ 0.9397 = 1,064 N

駆動ギヤの軸受が受けるのは、この 1,064 N です。ここまでは通常のギヤと同じ計算になります。

STEP2：アイドルギアの2つの噛み合い力を確認する

アイドルギアの軸トルクの釣り合いから、出力側の接線力も 1,000 N です。ピッチ円半径が両方とも 30 mm で共通のため、モーメントが釣り合うには力が等しくなければなりません。

念のため、出力側の従動ギヤに伝わるトルクを確認します。

T3 = Ft × d3 / 2 = 1,000 N × 40 mm = 40,000 N·mm = 40 N·m

減速比は z3 / z1 = 40 / 20 = 2 ですから、T3 = 2 × T1 = 40 N·m。計算が一致しました。アイドルギアの歯数30は、この結果にまったく現れていません。 減速比に影響しないという性質が、ここで確認できます。

STEP3：2つの力をベクトルで足す

ここが本題です。3軸が一直線に並ぶ、もっとも一般的な配置で考えてみましょう。

アイドルギアの中心を原点とし、駆動ギヤが左、従動ギヤが右にあるとします。

半径方向の力（各364 N） は、それぞれの相手ギヤから押し離される向きに働きます。左からは右向き、右からは左向き。つまり逆向きになり、打ち消し合います。

接線力（各1,000 N） はどうでしょうか。入力側の接線力はアイドルギアを回す向き、出力側の接線力はその回転を妨げる向きです。2つは逆向きのモーメントを作りますが、作用点が中心をはさんで反対側にあるため、力のベクトルとしては同じ向きになります。

結果として、合力は次のようになります。

軸受荷重 = 1,000 N + 1,000 N = 2,000 N

駆動ギヤ軸の 1,064 N に対して、アイドラ軸は 2,000 N。約1.9倍です。

もし「減速比に効かないから」と一回り小さい軸受を選んでいたら、想定の倍近い荷重がかかることになります。私が半年で軸受を壊した理由は、まさにこれでした。

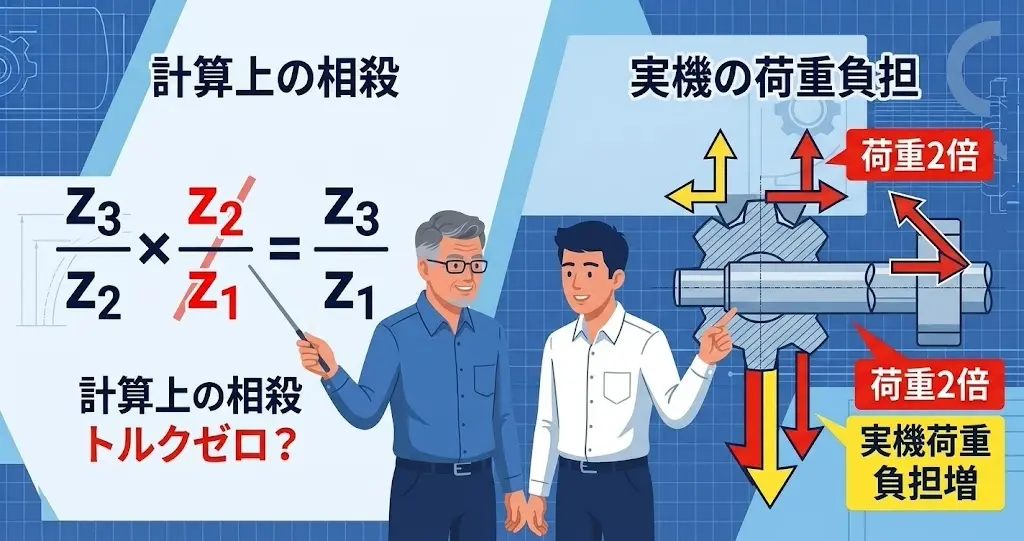

【検証】「アイドルギアは力がかからない」説はどこから来たのか

この誤解は根強く、現場でも繰り返し耳にします。どこから生まれたのかをたどってみます。

出発点は「軸トルクゼロ」という正しい事実

誤解の出発点にあるのは、間違いではありません。定常運転で摩擦を無視すれば、アイドルギアの軸トルクは確かにゼロです。教科書にもそう書かれています。

問題は、この正しい事実が伝わる過程で「トルク」という限定が外れてしまうことにあります。「アイドラは軸トルクがゼロ」が、いつの間にか「アイドラには負担がかからない」に変わる。言葉が1つ落ちるだけで、設計判断が逆向きになります。

歯車の減速比の計算にアイドルギアは現れない

もう1つの後押しが、減速比の計算です。歯車列の減速比は、最初と最後の歯数だけで決まり、途中のアイドルギアは分子と分母で消えます。

先ほどの例で確かめてみましょう。駆動ギヤ z1=20、アイドルギア z2=30、従動ギヤ z3=40 の3枚構成では、歯車の減速比は次のように計算します。

減速比 = (z2 / z1) × (z3 / z2) = (30 / 20) × (40 / 30) = 40 / 20 = 2

途中の30が分子と分母の両方に現れ、きれいに約分されました。アイドルギアを2枚に増やしても、3枚に増やしても結果は同じ2のままです。

計算式から消えるという体験は、「存在しないのと同じ」という印象を与えます。しかし消えているのは回転数と減速比の関係だけであり、力の伝達経路からは消えていません。

実務で確かめられる3つの事実

誤解を解くには、次の事実を押さえておけば十分です。

1. アイドルギアの歯にかかる接線力は、前のギヤと同じ大きさである
2. 軸受が受けるのは2つの噛み合い力のベクトル和であり、配置によっては約2倍になる
3. 軸トルクがゼロになるのは、あくまで定常運転で摩擦を無視した場合に限られる

3つめは実務では重要です。起動や停止のときには、アイドルギア自身を加速・減速させる慣性トルクが必要になります。頻繁に起動停止する装置では、このトルクが無視できない大きさになることも珍しくありません。さらに軸受の摩擦損失ぶんのトルクが、運転中ずっと残り続けます。

「ゼロ」は理想条件での結論であり、現場の条件ではありません。 条件付きの結論を条件なしで覚えてしまうことが、設計ミスのもっとも一般的な入口です。

【比較】3軸の配置角度で軸受荷重は2.2倍変わる

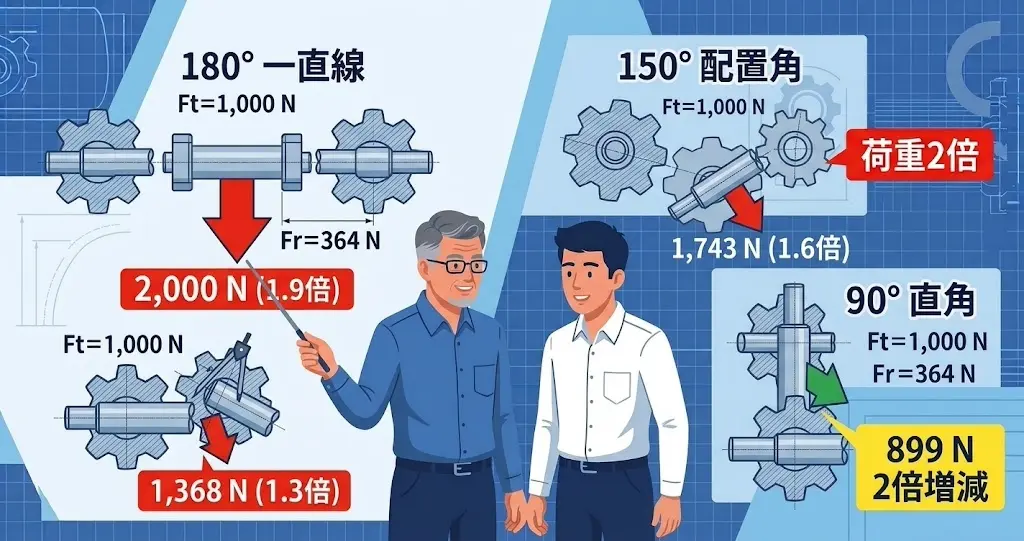

ここからが、実務でいちばん使える部分です。先ほどは3軸が一直線に並ぶ配置で計算しましたが、アイドルギアの軸受荷重は配置角度によって大きく変わります。

アイドルギアの中心から見て、駆動ギヤの方向と従動ギヤの方向がなす角を「配置角」と呼ぶことにします。先ほどの一直線配置は、配置角180°にあたります。

同じ条件（接線力1,000 N、分離力364 N）で、配置角を変えて計算した結果が次のとおりです。

配置角	アイドラ軸の荷重	駆動ギヤ軸（1,064 N）との比
180°（一直線）	2,000 N	1.9倍
150°	1,743 N	1.6倍
120°	1,368 N	1.3倍
90°（直角）	899 N	0.85倍

180°と90°で比べると、荷重は2.2倍の差になります。しかも直角配置では、アイドラ軸の荷重が駆動ギヤ軸よりも小さくなっています。同じ部品、同じトルクで、置き方を変えただけの差です。

なぜこれほど変わるのか

理由は、2つの力ベクトルの向きの関係にありました。

配置角180°では、2つの接線力が完全に同じ向きを向くため、単純に足し算になります。一方、配置角を小さくしていくと、2つの力ベクトルが開いた角度で交わるようになり、互いに打ち消す成分が生まれてきます。90°ともなると、この打ち消しがかなり効いてきました。

直角配置を実際に計算してみましょう。駆動ギヤが左、従動ギヤが上にある場合、それぞれの噛み合いから受ける力は次のとおりです。

• 駆動ギヤ側：右向きに364 N（分離力）、上向きに1,000 N（接線力）
• 従動ギヤ側：下向きに364 N（分離力）、左向きに1,000 N（接線力）

縦方向は 1,000 − 364 = 636 N、横方向は 364 − 1,000 = −636 N。合力の大きさは 636 × √2 ≒ 899 N です。一直線配置では打ち消し合っていた分離力が、直角配置では接線力を減らす向きに働いていることが分かります。

ここで注目したいのは、分離力の役割が配置角によって逆転するという点です。一直線配置では分離力どうしが打ち消し合って軸受荷重に寄与しませんが、直角配置では接線力を削る方向に効きます。圧力角20°という同じ条件でも、レイアウト次第で有利にも不利にも働くわけです。

設計にどう使うか

この性質は、レイアウトを決める段階で使えます。

• 軸間スペースに自由度があるなら、配置角を小さくするほどアイドラ軸は楽になる
• 一直線配置が避けられないなら、アイドラ軸の軸受は前後のギヤより大きいものを選ぶ
• 軸径も同様で、一直線配置ではアイドラ軸の曲げモーメントが最大になる

ただし配置角は、小さくすればよいというものでもありません。角度を詰めるほど駆動ギヤと従動ギヤが近づき、両者が直接干渉する限界に近づいてしまいます。干渉しない範囲でどこまで角度を詰められるかは、3枚のギヤの外径から決まります。

実際の設計では、先にレイアウト上で成立する配置角の範囲を出し、その中でアイドラ軸の荷重が小さくなる側を選ぶ、という順序が現実的でしょう。私の経験では120°前後に収まることが多く、この範囲なら一直線配置より3割ほど軸受荷重を下げられました。

軸にかかる曲げモーメントから軸径を決める手順は、曲げモーメント図の書き方で3ステップにまとめました。アイドラ軸の設計でもそのまま使える考え方です。

レイアウトは見た目の都合で決めがちですが、それが軸受のサイズを決めています。 図面を描く前の配置検討こそ、コストと寿命を左右する場面です。

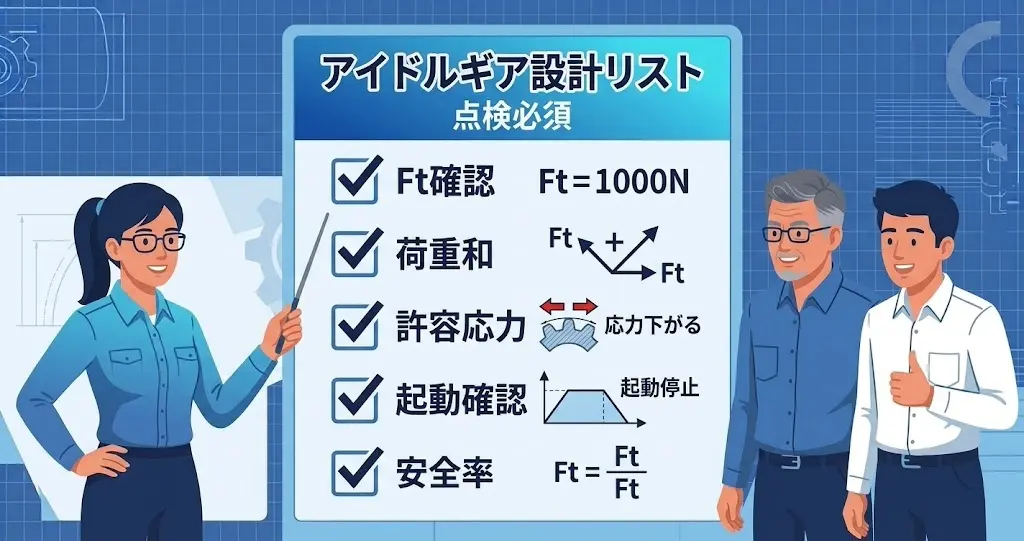

明日から使えるアイドルギア設計チェックリスト

計算の流れを、実務で使える形に落とし込みます。

チェック1：接線力は前のギヤと同じか確認する

アイドルギアの歯にかかる接線力は、前段のギヤと同じ値になります。別途トルクから計算し直す必要はありません。ピッチ円直径が違っても、接線力は変わらない点に注意してください。変わるのはトルクのほうです。

チェック2：軸受荷重は2つの力のベクトル和で求める

配置角180°なら接線力の2倍、それ以外なら作図またはベクトル計算で合力を求めます。手計算が面倒なら、方眼紙に力ベクトルを実寸で描いて合成するだけでも、桁を間違えることはなくなります。

軸受の選定そのものに不安がある場合は、ベアリングの選び方もあわせて確認してみてください。

チェック3：歯の許容曲げ応力を下げる

両振り曲げになることを考慮し、許容歯元曲げ応力を低減して評価します。日本歯車工業会規格（JGMA）の曲げ強さ計算では、両方向に荷重を受ける歯車についてこの低減を行う考え方が示されています。手元に規格がない場合は、安全側に見て通常ギヤより厳しい基準で評価してください。

歯の曲げ強度計算そのものの進め方は、歯の強度計算の基本で例題つきに解説しています。

チェック4：起動停止の頻度を確認する

定常運転でトルクゼロという結論は、起動と停止には当てはまりません。1分間に何回起動停止するのかを確認し、頻度が高い装置では慣性トルクを加えて評価します。

チェック5：安全率の根拠を言葉にする

ここまでの計算が正しくても、最後に掛ける安全率の根拠があいまいでは設計全体が揺らぎます。人が触れるか、壊れたときに何が起きるか、荷重がどれだけ変動するか。この3点から決めてください。考え方の整理には安全率の決め方が役立ちます。

実務で特に注意したい2点

チェックリストとは別に、経験上つまずきやすい点を挙げておきます。

• アイドルギアの歯数は小さくしすぎない：歯数が少ないほど1回転あたりの噛み合い回数が増え、同じ運転時間でも歯の受ける繰り返し数が多くなります。スペースの都合で小さくしたくなりますが、寿命に直結します。
• 潤滑の条件を前後のギヤと同じと考えない：2箇所で噛み合うぶん、アイドルギアの歯面は発熱しやすい状態にあります。グリース潤滑では特に、温度上昇を確認しておくと安心です。

以上を順に確認しておけば、アイドラ軸だけが先に壊れるという事態は避けられるはずです。

まとめ｜アイドルギアは脇役ではなく力の通り道

アイドルギアは減速比に影響しませんが、力の伝達経路としては前後のギヤとまったく同等の存在です。この記事の要点を整理します。

• 軸トルクがゼロになるのは2つの噛み合いのモーメントが釣り合うためで、力が消えているわけではありません。
• 歯にかかる接線力は前段のギヤと同じ大きさで、例題では 1,000 N がそのまま素通りしていました。
• 軸受が受けるのは2つの噛み合い力のベクトル和で、一直線配置では 2,000 N と駆動ギヤ軸の約1.9倍に達します。
• 配置角を180°から90°に変えると荷重は 899 N まで下がり、最大と最小で2.2倍の差が生まれます。
• 歯は両振り曲げを受けるため、許容歯元曲げ応力は通常のギヤより下げて評価する必要があります。

私が軸受を壊したとき、計算そのものは間違っていませんでした。間違っていたのは、計算すべき対象を「計算しなくていいもの」と決めつけたことです。設計の失敗は、計算ミスよりも、計算しないという判断から生まれます。

脇役に見える部品ほど、なぜそう見えるのかを一度疑ってください。 アイドルギア1枚を真剣に計算した経験は、歯車列全体の力の流れを読む力に変わります。
