エアシリンダ選定完全ガイド｜初心者設計者の迷いを解消する選び方

2026年6月19日

「どれを選べばいいのか、全然わからない…」そんな悩みを抱えていませんか？

機械設計を始めたばかりの頃、「エアシリンダを選んでおいて」と上司に言われて、カタログをめくりながら途方に暮れた経験がある方は多いのではないでしょうか。

ボア径、ストローク、作動方式、取付方式……パラメータが多すぎて、何から手をつけていいのかわからない。でも先輩たちはスラスラと選定している。

「あれはセンスの問題じゃない。手順を知っているかどうかの違いだ」

私自身も入社2年目のとき、上司に全く同じことを言われました。エアシリンダの選定は「なんとなく」ではなく、ちゃんとした計算の流れがあります。そしてその手順を覚えてしまえば、どんな設備でも自信を持って選定できるようになります。

この記事では、20年以上の機械設計経験をもとに、エアシリンダ・ロボシリンダ（電動シリンダ）の選定方法を基礎から実践まで徹底的に解説します。

そもそもエアシリンダとは？基本を押さえよう

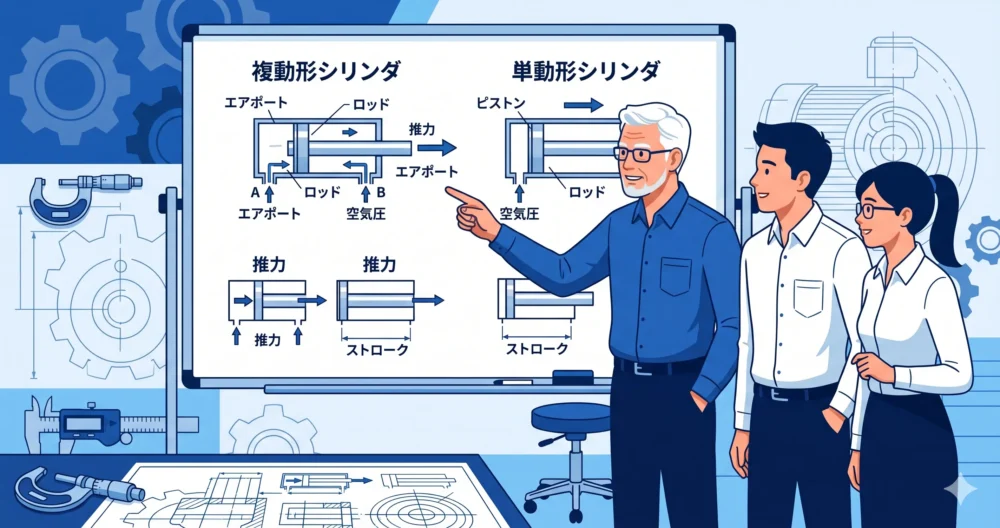

ベテラン設計者が若手設計者に複動形・単動形エアシリンダの基本構造と直線運動の仕組みを図解で解説しているイラスト

エアシリンダ（空気圧シリンダ）は、圧縮空気の力を直線運動に変換するアクチュエータです。工場の自動化ラインでは最もよく使われる機械要素のひとつで、搬送・押し出し・クランプ・位置決めなど様々な用途に活用されています。

電気モータが「回転運動」を生み出すのに対して、エアシリンダは「直線運動」を直接生み出すのが最大の特徴です。構造がシンプルで耐久性が高く、コストも比較的安価なため、産業機械には欠かせない存在です。

エアシリンダの主な種類

まずは種類を把握しておきましょう。代表的なものは以下の3つです。

複動形：押し方向・引き方向の両方をエア圧で制御する。最も一般的で、速度制御がしやすい。
単動形（スプリングリターン）：一方向のみエア圧で動かし、戻りはスプリングの力で行う。非常時の安全設計として使われることが多い。
ロッドレスシリンダ：ロッドが外に出ない構造で、省スペース・長ストロークに適している。

問題の本質：なぜ選定で迷うのか？

設計図面やカタログを前に、エアシリンダの仕様選定（質量、ストローク、速度など）で悩む若手設計者と、それをサポートする先輩たちのイラスト

多くの初心者設計者が「どれを選べばいいかわからない」と感じる根本的な理由は、「設計の目的（何をしたいのか）」が曖昧なまま、カタログを眺めているからです。

エアシリンダを選ぶためには、まず「このシリンダに何をさせたいのか」を数値で明確にする必要があります。

何kgのものを動かしたいのか
どれくらいの距離を動かすのか（ストローク）
どれくらいの速さで動かしたいのか
どんな力が必要か（押す力、引く力）

この情報が揃っていないと、どんなに詳しい人でも正確な選定はできません。逆に言えば、これさえ明確にすれば、選定の8割は終わったも同然です。

選定を迷わせる3つの原因

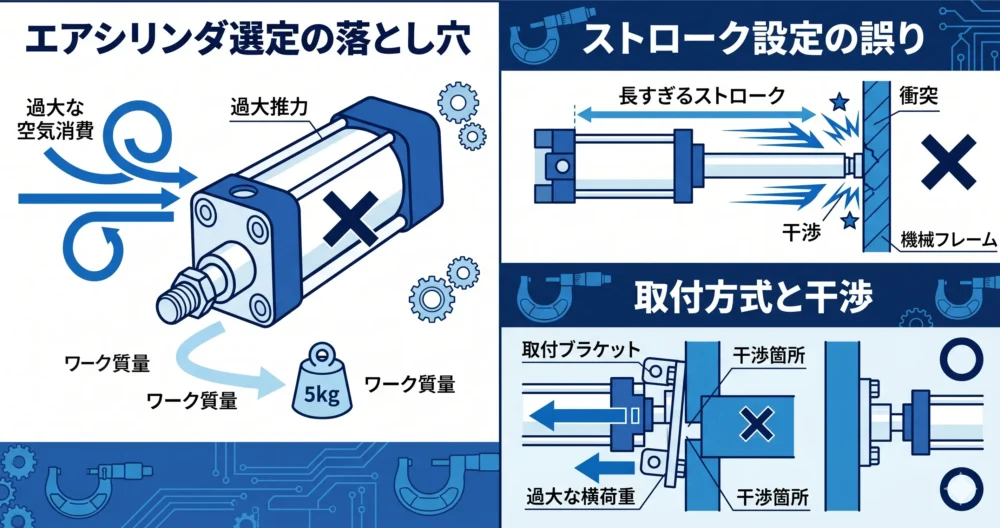

エアシリンダ選定で失敗しやすい3つの原因（計算不足、ストロークの曖昧さ、取付方式の干渉）を3つの分割図解で表現したイラスト

原因① 必要推力の計算をしていない

最も多い失敗が「なんとなく大きめを選んでおけば大丈夫だろう」という考え方です。しかし、ボア径が大きすぎると動作が不安定になったり、エアの消費量が増えてコストアップにつながります。必要推力をきちんと計算してから選ぶことが基本中の基本です。

原因② ストロークを曖昧にしたまま選んでいる

「だいたいこれくらい動けばいいか」と感覚で決めてしまい、後になって「ストロークが足りない」「シリンダが長すぎてスペースに入らない」というトラブルが起きます。実際の動作範囲を図面で確認し、余裕をもったストロークを設定することが重要です。

原因③ 取付方式と設備の干渉を考えていない

エアシリンダには様々な取付方式があります。フートブラケット、クレビス、フランジ、プレートなど。これを間違えると設備への取り付けができなかったり、負荷方向と取付方向がずれて過大な横荷重がかかり、シリンダを早期に壊してしまうことがあります。

エアシリンダ選定の実践的ステップ

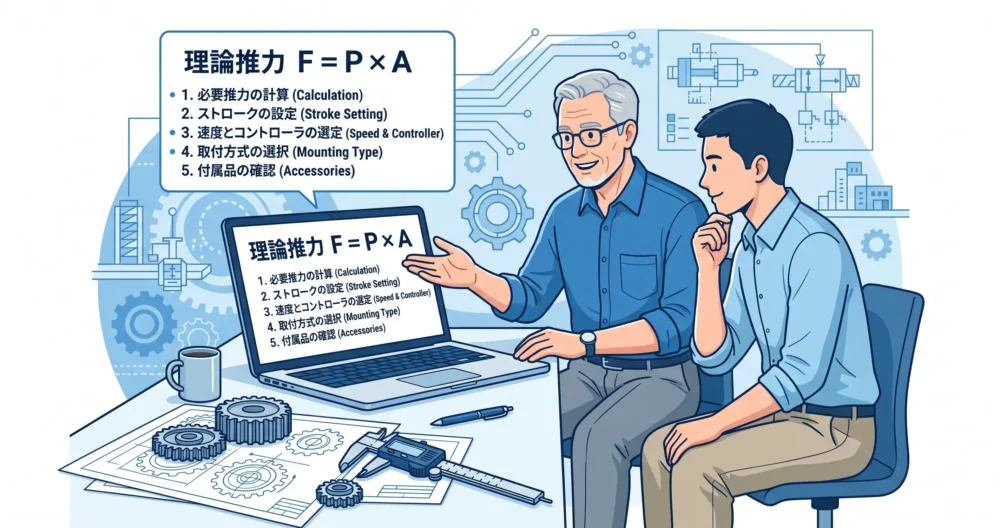

パソコンの設計画面やノートを使いながら、理論推力の計算式「F = P × A」などの選定5ステップを体系的に学んでいる設計者たちのイラスト

ここからは具体的な選定手順を解説します。これを順番に実行するだけで、誰でも正しく選定できるようになります。

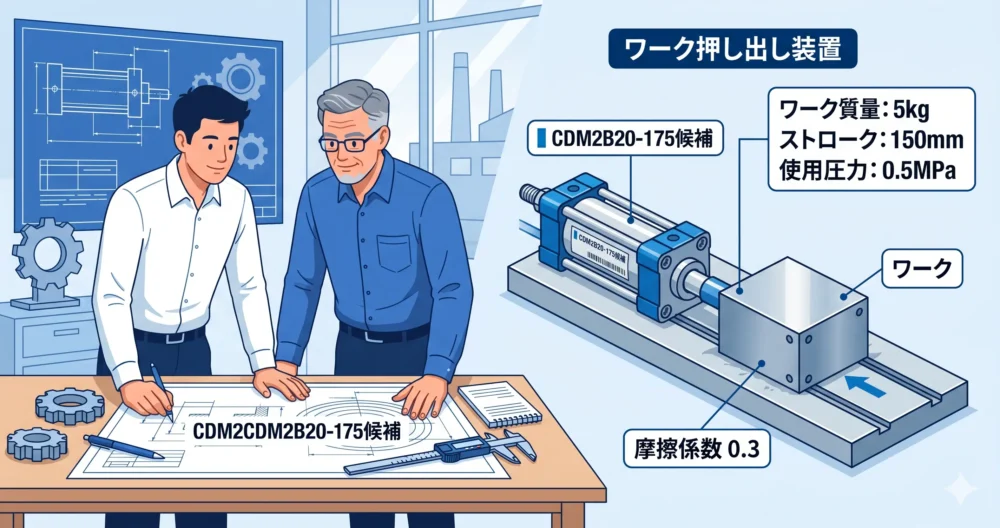

ステップ1：必要推力を計算する

エアシリンダの推力（力）は以下の式で求めます。

理論推力 F = P × A

P：エア圧力（MPa）、A：ピストン断面積（mm²）

たとえば、ボア径40mm（A = π × 20² ≈ 1257 mm²）、使用圧力0.5MPaの場合：
F = 0.5 × 1257 = 628.5 N（約63kgf）となります。

ただし、これは理論値であり、実際には摩擦損失があるため、カタログに記載されている実効推力（理論推力の約70〜80%）を参考にしてください。

また、選定の際は「必要推力 × 1.5〜2.0の安全率」を確保することをおすすめします。私自身も設計初期段階では必ず安全率2倍で計算し、スペースが許す限り余裕を持たせています。

ステップ2：ストロークを決める

ストロークは「実際に必要な移動量 + 余裕量」で決めます。

一般的に、必要移動量に対して10〜20mmの余裕を加えておくと、ワークのばらつきや設備の経年変化に対応できます。

また、ストロークが長くなると「座屈」（シリンダロッドが曲がる現象）のリスクが上がります。ストロークが300mm以上になる場合は、ロッド径や取付方法について特に注意が必要です。

ステップ3：速度を確認し、スピードコントローラを選ぶ

エアシリンダの動作速度は、スピードコントローラ（流量制御弁）で調整します。
標準的な速度範囲は50〜500mm/s程度です。

スピードコントローラには2種類あります：

・メータアウト方式：排気側を絞って速度を制御する。安定した速度が得られ、水平・垂直搬送に適している。最もよく使われる方式。
・メータイン方式：給気側を絞って速度を制御する。バックプレッシャーが発生するため使いどころが限られる。

初心者の方は、基本的にメータアウト方式を選べば間違いありません。

ステップ4：取付方式を選ぶ

取付方式の選定では、以下の点を確認してください。

・シリンダにかかる荷重方向（推力方向か横方向か）
・設備フレームへの固定方法（ボルト止め、溶接、クランプなど）
・メンテナンス時の取り外しやすさ

私が最もよく使うのは「フートブラケット形」です。フレームへの固定が簡単で、整備性もよく、汎用性が高いからです。

ステップ5：付属品を選定する

シリンダ本体が決まったら、以下の付属品も忘れずに選定しましょう：

・電磁弁（ソレノイドバルブ）：シリンダの切り替えを行う。5ポート2位置が最も一般的。
・スピードコントローラ：速度調整用。必ず2個1セットで用意する（往復それぞれに必要）。
・マグネットスイッチ（位置検出）：シリンダの原点・終点を検出するセンサ。

ロボシリンダ（電動シリンダ）との使い分け

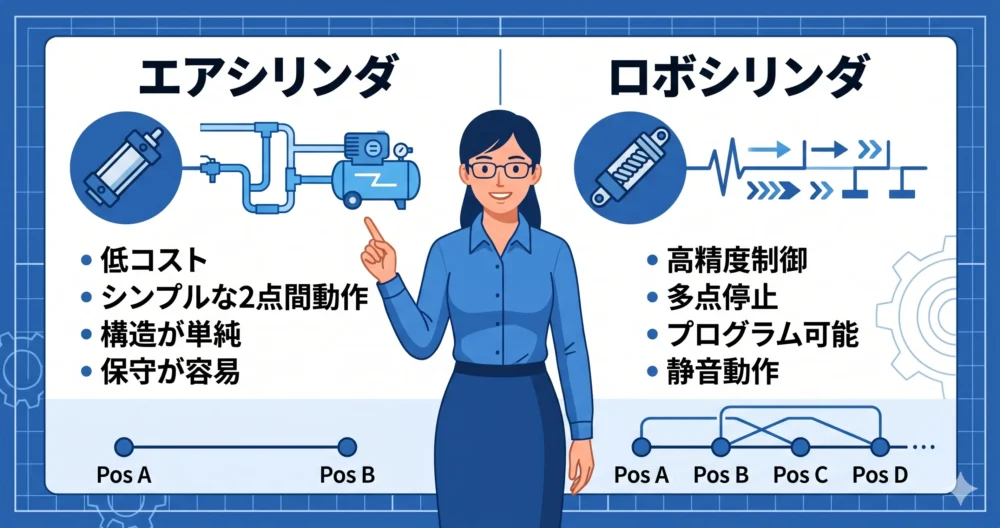

安価で単純な2点間動作の「エアシリンダ」と、多点停止や精密制御が可能な「ロボシリンダ（電動）」の特徴を比較解説している図解イラスト

近年、「ロボシリンダ」と呼ばれる電動リニアアクチュエータが普及しています。IAI（株式会社アイエイアイ）が有名で、「どっちを使えばいい？」と迷う方も多いです。

エアシリンダが向いているケース：
・コストを抑えたい（エアシリンダの方が安価）
・単純な2点間の往復動作でよい
・設備にエア配管が既に引かれている
・速度や位置の細かい制御が不要

ロボシリンダが向いているケース：
・位置を細かく制御したい（中間停止、多点停止）
・力の管理が必要（プレスなど）
・再現性の高い動作が求められる
・エアが使えないクリーンルーム環境

私自身も、かつてエアシリンダで作った装置を後からロボシリンダに置き換えた経験があります。理由は「止まる位置を現場で簡単に変更したい」というお客様の要望でした。エアシリンダの場合、止め位置を変えるにはショックアブソーバやストッパーを機械的に調整しなければなりませんが、ロボシリンダなら数値入力だけで対応できます。設備の柔軟性が求められる時代には、ロボシリンダの強みが光ります。
