なぜ遊星ギアにはピニオンが1個のものと3個のものがあるの？
機械設計を始めたばかりの頃、私自身も同じ疑問を持っていました。先輩に「3個のほうが安定するんだよ」と言われるだけで、なぜそうなのか、どちらを選べばいいのかがよくわかりませんでした。この記事では、遊星歯車（プラネタリギア）の基本構造から始めて、遊星ピニオンの数が1個と3個でどう違うのか、そして実際の設計現場でどのように選定すべきかを、20年以上の設計経験をもとに解説します。
「歯車の仕組みがわからなくて設計が進まない」という方も、ぜひ最後まで読んでみてください。

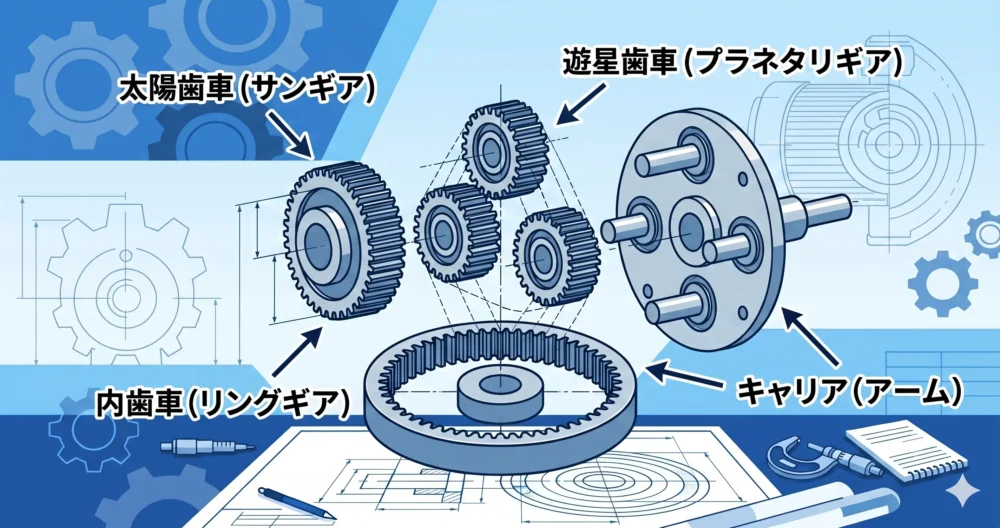

遊星歯車機構の基本構造
遊星歯車機構（プラネタリギア）は、主に以下の4つの要素から成り立っています。
- 太陽歯車（サンギア）：中心に位置するギア。入力軸に接続されることが多い。
- 遊星歯車（プラネタリギア／ピニオン）：太陽歯車の周りを公転しながら自転する小さなギア。
- 内歯車（リングギア）：外側にある内歯のギア。遊星歯車と噛み合う。
- キャリア（アーム）：遊星歯車の軸を支持する板状の部品。
動力の入力と出力をどの要素に割り当て、どの要素を固定するかによって、減速比や回転方向が変わります。
「複雑に見えても、構成要素は4つだけ」と覚えておくと、理解がグッと深まります。

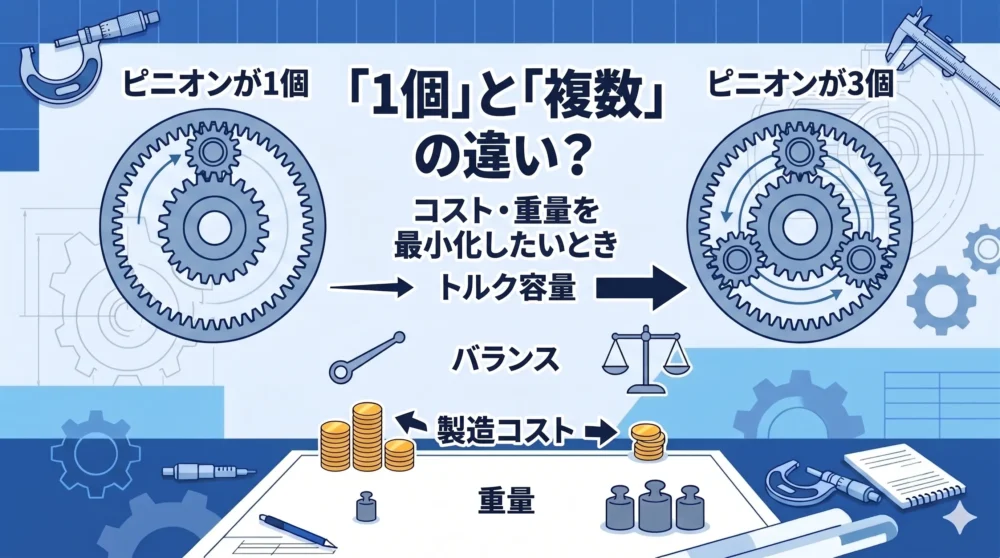

問題の本質：ピニオンが「1個」か「複数」かで何が変わるのか？
遊星ピニオンの数は、単なる「見た目の違い」ではありません。トルク容量・バランス・製造コスト・重量など、機構のほぼすべての性能に影響を与えます。
「ピニオンの数を決めることは、機構の性能を決めること」と言っても過言ではないのです。

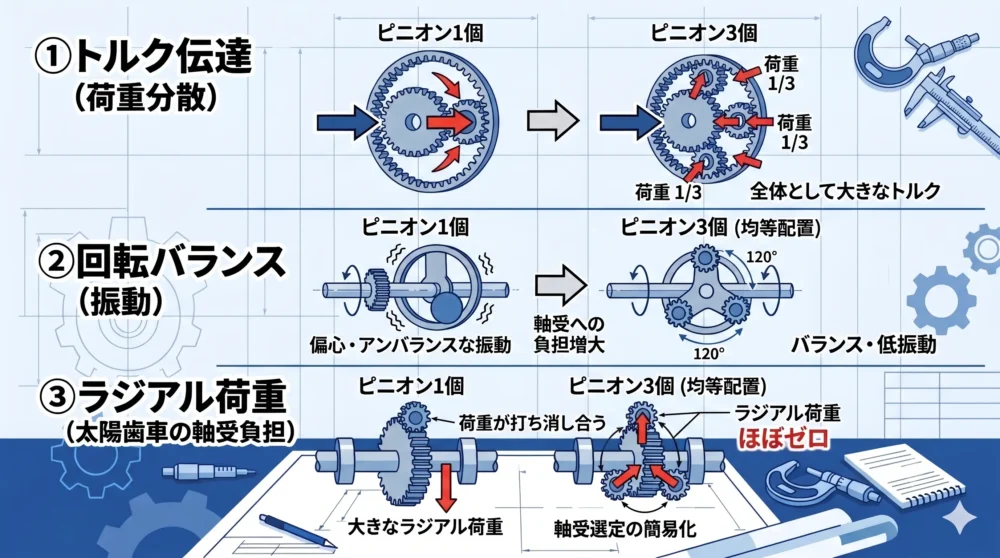

ピニオン数が違うと何が変わる？3つの主要ポイント
① 伝達できるトルクの大きさ
遊星ピニオンが1個の場合、太陽歯車からの力は1個のピニオンだけに集中します。一方、ピニオンが3個あれば、同じ力を3つに分散できます。各ピニオンにかかる荷重は1/3になるため、全体として大きなトルクを伝達できます。
私自身も、あるロボットアームの減速機設計で、最初1個のピニオンで設計を始めたところ、試験中にピニオンの歯面が破損してしまいました。ピーク時のトルクが想定を超えていたことが原因で、ピニオンを3個に変更することで問題を解決した経験があります。
「ピニオンを増やすことは、保険をかけることと同じ」です。
② 機構の回転バランス
ピニオンが1個だと、キャリアが回転するとき、重量が偏心します。これはアンバランスな振動を生み出し、軸受への負担が増大します。3個のピニオンを120度間隔で均等配置すると、回転バランスが取れるため、振動が大幅に低減されます。
自動車のオートマチックトランスミッションや産業用ロボットの関節部分に遊星歯車が多く使われている理由の一つは、この優れた回転バランス特性にあります。
「バランスが取れた機構は、長寿命につながる」ことを設計の基本として押さえましょう。
③ 径方向の荷重（ラジアル荷重）
ピニオンが1個の場合、太陽歯車の軸受には大きなラジアル荷重がかかります。ピニオンからの噛み合い力が一方向に集中するからです。3個のピニオンを均等配置した場合、各ピニオンからの噛み合い力が互いに打ち消し合うため、太陽歯車の軸受にかかるラジアル荷重が理論上ほぼゼロになります。軸受の選定を簡易化でき、コンパクトな設計が可能になります。

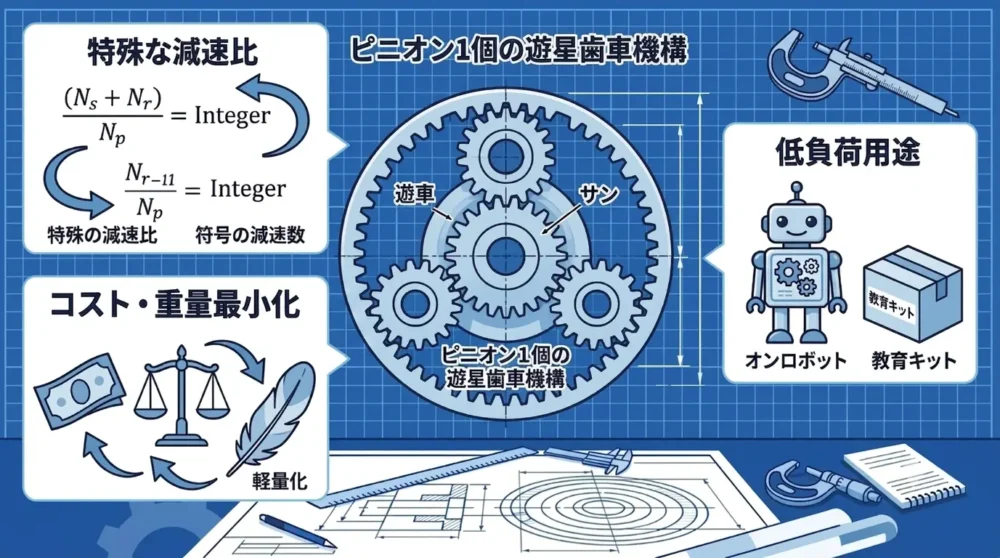

なぜピニオンを1個にすることがあるのか？
常にピニオンは3個にすればいいのでは？と思うかもしれません。しかし実際の設計現場では、ピニオンが1個の構成を選ぶケースも存在します。
- 大きな減速比を得たいとき：ピニオン1個なら歯数の整合条件の制約なく、特殊な減速比を実現しやすい。
- コスト・重量を最小化したいとき：試作品や小ロット品、軽量化優先の用途で有効。
- 低負荷用途：おもちゃや教育用ロボットキットなど、高トルク・高速回転が不要なケース。

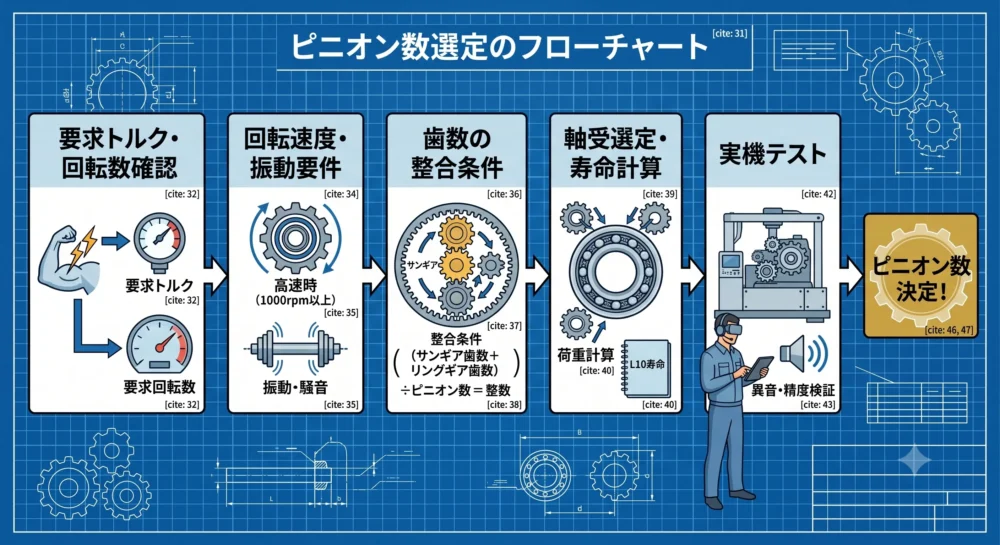

具体的な設計アクション：ピニオン数の選定フロー
ステップ1：要求トルクと回転数を確認する
出力側に要求されるトルクと回転数を明確にします。起動時・停止時のピーク値も必ず確認してください。私の経験では、定格トルクの2〜3倍のピークトルクが発生するケースが珍しくありません。このピーク値を見落とした設計は現場でトラブルを起こします。
ステップ2：回転速度と振動の要件を確認する
回転速度が高い（目安：入力側で1000rpm以上）場合や、振動・騒音が問題になる用途では、複数ピニオンによるバランス設計が必須です。
ステップ3：歯数の整合条件を確認する
遊星歯車でN個のピニオンを均等配置するには、以下の整合条件を満たす必要があります。
（サンギア歯数 + リングギア歯数）÷ ピニオン数 = 整数
この条件を満たしつつ、目標の減速比が得られる歯数の組み合わせを探します。見つからない場合は、ピニオン数を変えるか、段数を増やすことを検討します。
ステップ4：軸受の選定と寿命計算
ピニオン数が決まったら、各軸受にかかる荷重を計算し、寿命（L10寿命）を求めます。
「設計の質は、細部の計算にこだわれるかどうかで決まります。」
ステップ5：実機テストで検証する
どんなに計算が正しくても、実機テストは必須です。遊星歯車機構は部品精度と組み立て精度が性能に大きく影響するため、机上計算だけでは見えない問題が出ることがあります。
私自身も、計算上は問題なかったのに実機テストで異音が発生し、原因を調査したらキャリアの加工精度が不足していたという経験があります。設計→試作→テスト→改善のサイクルを繰り返すことが、高品質な機構を生み出す唯一の道です。

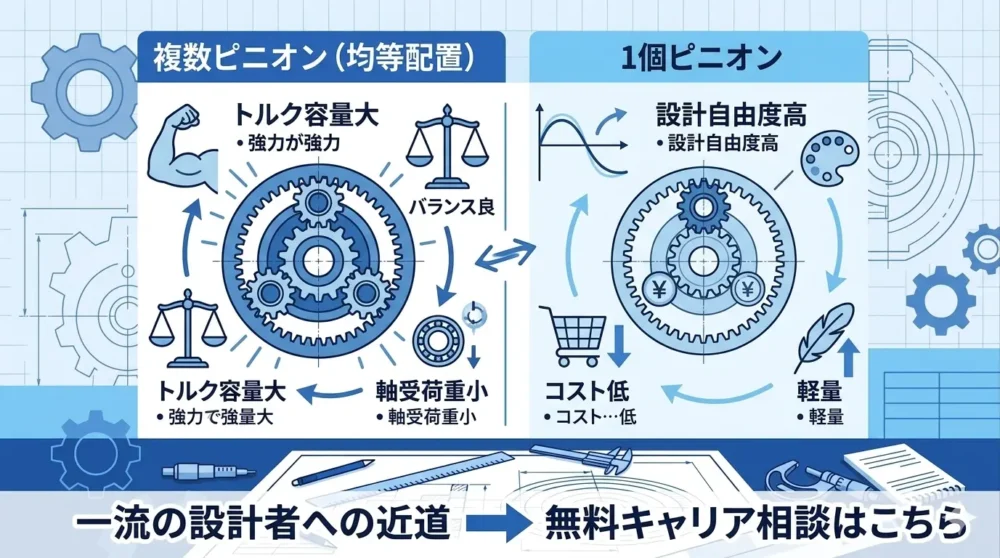

まとめ
遊星歯車（プラネタリギア）のピニオン数の違いをまとめると：
- 複数ピニオン（均等配置）：トルク容量大、回転バランス良、軸受荷重小 → 本格的な動力伝達に向く
- 1個ピニオン：設計の自由度高、コスト低、軽量 → 低負荷・特殊減速比・試作に向く
「なぜそうなのか？」を一つひとつ理解することで、減速機・変速機・ロボット関節など幅広い分野の設計に応用できるようになります。
「わからないことを放置せず、一つひとつ解決していく姿勢が、一流の設計者への近道です。」
