「耐荷重800kgの帯ベルトが2本あれば、400kgの荷物を安全に2点吊りできる…よね？」
製造現場で働き始めた頃、私も同じことを考えていました。でも実際には、この考え方が重大な事故につながるケースが後を絶ちません。
スリングベルト（帯ベルト）の荷重計算は、機械設計者や現場作業者が必ず理解しておくべき基礎知識です。特に「2点吊り」における荷重の分散と吊り角度の影響は、教科書的な計算とは異なる落とし穴が潜んでいます。
「知っているつもり」が最も危険な状態です。
この記事では、20年以上の機械設計経験をもとに、スリングベルトの荷重計算の正しい理解と、現場で即実践できる安全な玉掛け作業のポイントを徹底解説します。
そもそも「帯ベルトの耐荷重」とは何を意味するのか？
スリングベルト（玉掛け用ベルトスリング）に表示されている耐荷重は、一般的に「垂直吊り（0°）での使用限界荷重」を意味します。
JIS規格（JIS B 8935）では、ベルトスリングの使用荷重は使用方法によって異なる係数が設定されており、単純に「この重さなら大丈夫」とは判断できません。
例えば、耐荷重800kgと表示されたベルトスリングであれば：
- 垂直吊り（0°）：800kg
- チョーク吊り（首吊り）：640kg（係数0.8）
- 2点吊り・吊り角度30°：各ベルトに約462kg（荷物総重量400kgの場合）
- 2点吊り・吊り角度60°：各ベルトに荷物と同じ400kg（要注意！）
吊り角度が大きくなるほど、各ベルトにかかる荷重は増加します。これが最も重要なポイントです。
「2点吊りで荷重が半分になる」という誤解
「2本のベルトで吊れば、それぞれのベルトにかかる力は荷物の半分になる」と考える方が非常に多いです。私が新入社員だった頃、先輩から「2本で吊れば倍の重さまで大丈夫だ」と教わったこともあります。
しかしこれは、吊り角度がゼロ（ベルトが完全に垂直）の場合にのみ成り立つ理論です。
実際の現場では、荷物の形状や吊り点の位置関係により、ベルトは必ずある角度をもって斜め方向に張ります。この「吊り角度」が荷重計算に大きく影響します。
吊り角度と各ベルトの荷重の関係
吊り角度θ（ベルトと垂直線がなす角度）に対して、各ベルトにかかる荷重Tは以下の式で求められます：
T = W ÷ (2 × cosθ)
ここで W は荷物の重量です。
- θ = 0°（垂直）：T = W/2（荷物の半分ずつ）← 理想的なケース
- θ = 30°：T = W/(2 × 0.866) ≈ 0.577W（荷物の約58%ずつ）
- θ = 45°：T = W/(2 × 0.707) ≈ 0.707W（荷物の約71%ずつ）
- θ = 60°：T = W/(2 × 0.5) = W（荷物と同じ重量ずつ！）
吊り角度60°では、各ベルトに荷物と同じ重量がかかります。これは非常に重要な警告値です。耐荷重800kgのベルトで800kgの荷物を吊ることと同等のリスクになるということです。
現場でよくある3つの誤り
① 「耐荷重の合計で判断する」という誤り
「800kgのベルトが2本あるから合計1,600kgまで大丈夫」という考え方は間違いです。吊り角度によっては、各ベルトへの負荷が計算よりはるかに大きくなります。
私自身も現場で、この考え方をしていた作業者が600kgの機械部品を吊り上げた際、ベルトが悲鳴を上げる（きしみ音が鳴る）という修羅場を経験したことがあります。幸い破断には至りませんでしたが、その後の調査で吊り角度が70°を超えていたことが判明しました。
② 「吊り点の位置を考慮しない」という誤り
重心が左右均等でない荷物を2点吊りする場合、各ベルトにかかる荷重は異なります。重心が一方に偏っていれば、その側のベルトにより大きな負荷がかかります。
設計段階では必ず荷物の重心位置を確認し、吊り点の配置を検討することが必要です。
③ 「使用限界荷重と破断荷重を混同する」という誤り
スリングベルトには「使用限界荷重」と「切断荷重（破断荷重）」の2種類の値があります。安全係数は一般的に5以上（つまり切断荷重は使用限界荷重の5倍以上）が求められています。
「まだ切れていないから大丈夫」という判断は絶対に禁物です。使用限界荷重を超えた状態でのベルトはダメージを受けており、次回使用時に突然破断するリスクが高まります。
正しい荷重計算の手順
ステップ1：荷物の重量と重心位置を確認する
設計図面から正確な重量を把握します。重心位置が不明な場合は、吊り上げ前に簡易的な重心確認（数cm浮かせてみて傾きを確認）を行います。
ステップ2：吊り点の位置と吊り角度を計算する
吊り点間の距離（L）と吊り高さ（H：フックから吊り点までの長さ）から、吊り角度θを計算します：
θ = arctan((L/2) ÷ H)
一般的に吊り角度は60°以下（JIS規格推奨）に抑えることが安全の基本です。できれば45°以下にすることをお勧めします。
ステップ3：各ベルトにかかる荷重を計算する
T = W ÷ (2 × cosθ)
この計算値に安全率（最低でも1.5以上、できれば2以上）を掛けた値が、ベルトの必要使用限界荷重となります。
ステップ4：適切なスリングベルトを選定する
ステップ3で求めた必要荷重を満たすスリングベルトを選びます。使用前には必ずベルトの状態（傷、摩耗、変色、縫い目のほつれ）を目視点検します。

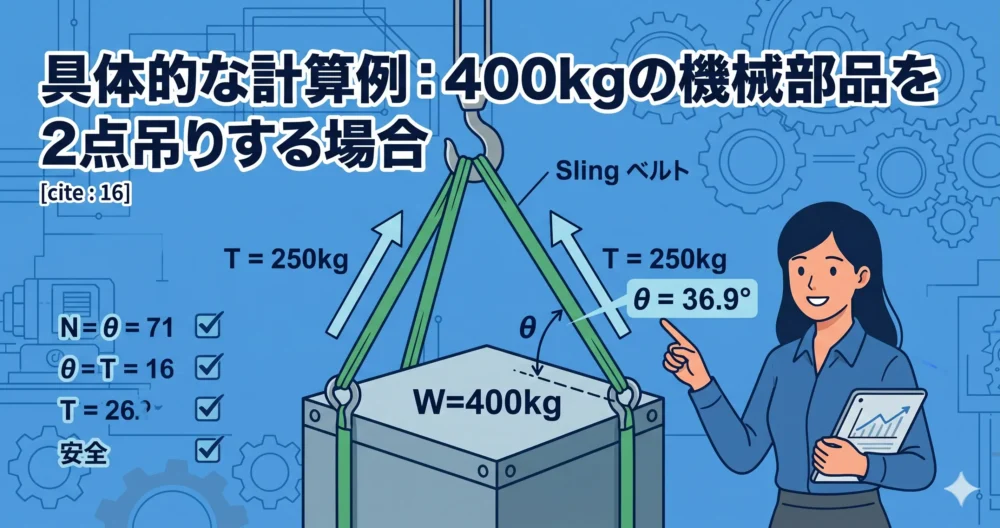

具体的な計算例：400kgの機械部品を2点吊りする場合
条件：
- 荷物の重量：W = 400kg
- 吊り点間の距離：L = 1,200mm
- フックから吊り点までの高さ：H = 800mm
計算過程：
吊り角度 θ = arctan((600mm) ÷ 800mm) = arctan(0.75) ≈ 36.9°
各ベルトへの荷重 T = 400 ÷ (2 × cos36.9°) = 400 ÷ (2 × 0.8) = 400 ÷ 1.6 = 250kg
安全率2を考慮すると、必要な使用限界荷重 = 250kg × 2 = 500kg以上
→ 耐荷重800kgのベルトを使用すれば十分な安全余裕があります。
しかし、もし吊り高さが400mmしかなかった場合：
θ = arctan(600/400) = arctan(1.5) ≈ 56.3°
T = 400 ÷ (2 × cos56.3°) = 400 ÷ (2 × 0.555) ≈ 360kg
安全率2考慮で必要荷重 = 720kg
耐荷重800kgのベルトではギリギリで、余裕がほとんどありません。この場合は1,000kg以上のベルトを使用するか、吊り高さを確保して角度を小さくすることが必要です。
現場で使える安全確認チェックリスト
20年以上の現場経験からまとめた、玉掛け作業前の安全確認チェックリストです：
- ✅ 荷物の正確な重量を確認した（設計値 or 計量値）
- ✅ 重心位置を確認・推定した
- ✅ 吊り点の配置が重心に対して適切であることを確認した
- ✅ 吊り角度が60°以下になることを確認した（できれば45°以下）
- ✅ 各ベルトへの荷重を計算し、使用限界荷重の範囲内であることを確認した
- ✅ ベルトの目視点検を行った（傷・摩耗・変色・縫い目のほつれなし）
- ✅ ベルトの使用限界荷重の表示を確認した
- ✅ 吊り上げ前に数cm浮かせて荷物の傾きを確認した
この確認を「毎回」行うことが、事故ゼロの現場を作る最大の防御策です。
まとめ
スリングベルト（帯ベルト）の2点吊り荷重計算について、重要なポイントをまとめます：
- 耐荷重は「垂直吊り」での使用限界荷重であり、使用方法によって変わる
- 2点吊りでは吊り角度によって各ベルトの負荷が大幅に増加する
- 吊り角度60°では各ベルトに荷物と同じ重量がかかる（非常に危険）
- T = W ÷ (2 × cosθ) で各ベルトへの荷重を正確に計算する
- 安全係数を必ず考慮する（最低1.5倍、推奨2倍以上）
- 吊り角度は60°以下（できれば45°以下）が安全の目安
「計算が面倒くさい」と感じる方もいるかもしれません。しかし、私が20年以上の経験で学んだことは、この計算を省略した瞬間に事故のリスクが急上昇するということです。
一度でも「ヒヤリ」とした経験のある方なら、必ず計算の重要性を実感しているはずです。まだそのような経験がない若手エンジニアの皆さんには、ぜひ「経験する前に計算する」習慣を身につけていただきたいと思います。
