あなたも「戻りのとき、どうすればいい？」と悩んだことはありませんか？
旋盤でネジ切り加工を始めたばかりの頃、私自身もまったく同じ疑問に何度もぶつかりました。「行きはうまくいくのに、戻りで失敗してしまう」「ギヤを入れたまま逆回転させているけど、これで本当に正しいのか」と、何度試しても不安が消えなかったことを今でも覚えています。
機械設計の現場では、ネジ切り加工は初心者にとって最初の大きな壁です。しかし、正しい手順と理由を理解すれば、誰でも安全・確実にネジ切り加工をマスターできます。
この記事では、20年以上の機械設計・試験経験をもとに、旋盤ネジ切り加工の「戻り操作」を中心に、失敗しないための実践的な知識をわかりやすく解説します。
問題の本質：「戻り」で失敗が起きる根本的な理由
ネジ切り加工の「戻り」操作で失敗が起きる根本的な原因は、バイトとネジ山の位置関係が崩れることにあります。
ネジ切り加工では、主軸の回転とリードスクリューが同期しています。この同期がとれているからこそ、バイトが正確にネジ溝を追いかけることができます。逆回転させながら戻す際も、ギヤを入れたままにすることでこの同期関係を保ったまま元の位置に戻ることができます。
問題になるのは、「切り込み量を戻すタイミング」と「ギヤを外すタイミング」の2点です。この判断を誤ると、せっかく綺麗に切れたネジ山を台無しにしてしまいます。

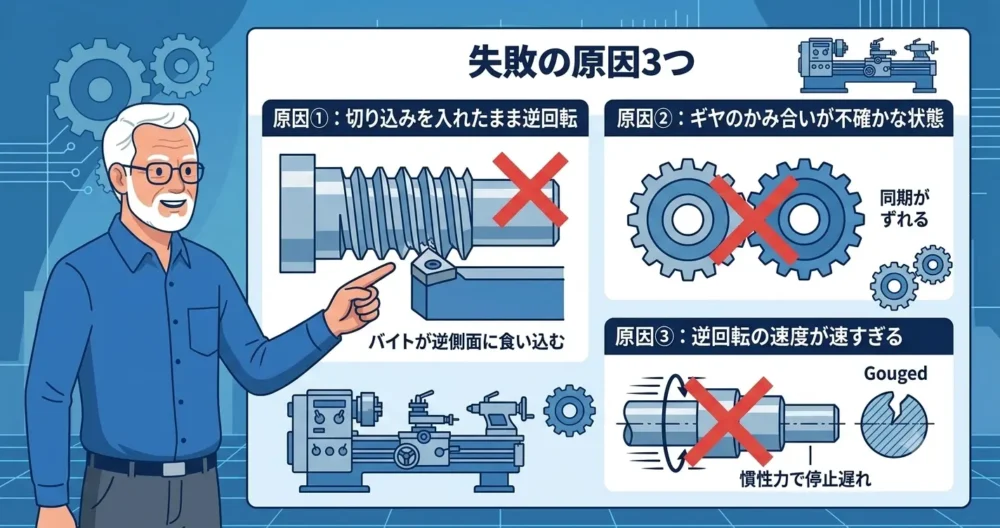

失敗の原因3つ
原因①：切り込みを入れたまま逆回転させてしまう
これが最もよくある失敗です。切り込み量をゼロに戻さずに逆回転させると、バイトが既に加工したネジ山の逆側面に食い込んでしまいます。その結果、ネジ山が崩れたり、バイトが折れたりするリスクがあります。
「戻る前に必ず切り込みをゼロにする」——これが鉄則です。
私が設計室で新人に最初に教えることの一つが、まさにこの「引き算の一手間」です。実際の現場では、切り込みハンドルを少なくとも0.1mm以上引き戻してから逆回転操作に移るよう徹底していました。
原因②：ギヤのかみ合いが不確かな状態で操作する
ネジ切りギヤをしっかり噛み合わせないまま操作すると、主軸とリードスクリューの同期がずれます。一度ズレが生じると、次のパスでバイトがネジ溝に正確に入らず、ネジ山が乱れてしまいます。
ギヤのかみ合いは目視と手応えで必ず確認してください。「音と感触で確認する習慣」が、長い目でみた加工品質を守ります。
原因③：逆回転の速度が速すぎる
逆回転時に主軸速度が高いと、慣性力によってバイトの停止が遅れ、予定外の位置でバイトが接触してしまいます。初心者の方は特に、逆回転時は正転時より遅い速度で操作することを習慣づけてください。
私自身も若い頃、急いで作業しようとして逆回転の速度を上げすぎてしまい、加工中のシャフトをダメにした経験があります。「急がば回れ」——これは旋盤作業でも同じです。
正しい解決方法：安全な「戻り」操作の手順
ステップ1：切り込みハンドルを引き戻す
バイトがワークの端に到達したら、まず横送りハンドル（切り込みハンドル）を0.1〜0.2mm以上引き戻します。これによりバイトがネジ溝から離れ、逆回転させてもネジ山に干渉しなくなります。
この「引き戻し量」については、仕上げ加工に近づくほど少なくて構いません。しかし初心者のうちは余裕をもって0.2mm程度引き戻す習慣をつけると安心です。
ステップ2：ネジ切りギヤを入れたまま主軸を逆回転させる
ギヤを入れたまま主軸を逆回転させることで、バイトはネジ溝に沿って元の位置に戻ります。ここでギヤを外してしまうと同期が失われるため、必ずギヤはそのままにしてください。
なお、旋盤の機種によっては「ハーフナット（ネジ切りレバー）」を使う方式もあります。この場合は、ネジ溝に正確に噛み合うタイミングでハーフナットを入れる操作が必要です。この方法はやや難易度が高いため、最初は逆回転方式で練習することをおすすめします。
ステップ3：スタート位置まで戻ったら切り込みを再設定する
バイトが加工開始位置まで戻ったら、次のパスの切り込み量を設定します。ネジ切り加工は通常、複数のパスに分けて少しずつ切り込んでいきます。
一般的な切り込み量の目安は以下のとおりです：
- 荒加工：0.1〜0.3mm（素材や工具によって調整）
- 仕上げ加工：0.01〜0.05mm

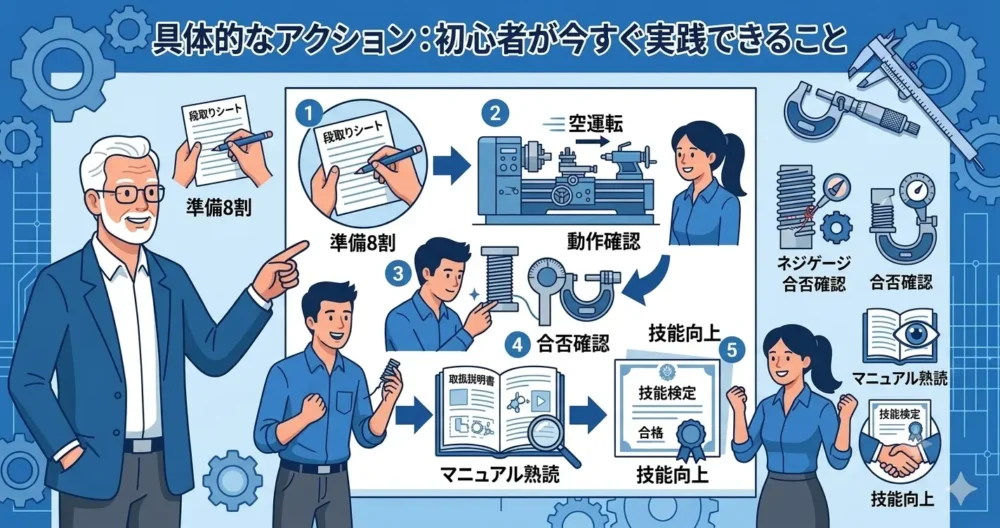

具体的なアクション：初心者が今すぐ実践できること
アクション①：加工前に「段取りシート」を作る
ネジのピッチ、切り込み量（パスごとの計画値）、仕上げ寸法を紙に書き出してから加工に臨みましょう。頭の中だけで管理しようとすると、切り込み量を見誤ることがあります。
私が新人設計者に指導していた頃も、「段取りシートを作る習慣」を最初に教えていました。準備8割、加工2割——これが精密加工の本質です。
アクション②：空運転で「戻り」の動作を確認する
初めてネジ切り加工をする旋盤や新しい材料を使う場合は、実際に切り込まずに空運転で「行き→戻り」の動作を確認してください。ギヤの噛み合い、逆回転の挙動、バイトの軌跡を目で確認することで、本番前にリスクを大幅に減らすことができます。
アクション③：加工後のネジゲージ確認を必ず行う
ネジ切りが完了したら、必ずネジゲージ（リングゲージ・プラグゲージ）で確認してください。「ナットが入った」だけでは不十分で、「通り側が通り、止まり側が止まる」ことを確認してはじめて合格品と言えます。
私自身も初期の頃、「手でナットが回るから大丈夫」と思って後工程に回したところ、実際の組み付けで締め付けトルクが出ず、やり直しになった苦い経験があります。ゲージ確認は必ず習慣づけてください。
アクション④：旋盤メーカーの操作マニュアルを熟読する
旋盤にはメーカーごと・機種ごとに「ネジ切りギヤの操作方法」や「ハーフナットの使い方」が異なります。必ず手元の旋盤の取扱説明書を確認し、機種固有の注意事項を把握してください。
アクション⑤：技能検定（旋盤作業）の教材を活用する
独学で旋盤加工を学んでいる方には、「機械加工技能士（旋盤作業）」の技能検定テキストが非常に参考になります。ネジ切り加工の基本手順が体系的にまとめられており、独習にも適しています。
まとめ：ネジ切り加工の「戻り」操作をマスターするために
旋盤ネジ切り加工の「戻り」操作について、重要なポイントをまとめます。
- 逆回転で戻る前に、必ず切り込みハンドルを引き戻す（バイトをネジ溝から離す）
- ネジ切りギヤは入れたまま逆回転させることで同期を保つ
- 逆回転の速度は正転より遅く設定する
- 加工後は必ずネジゲージで合否を確認する
機械設計者として20年以上現場に携わってきた私の経験から言えば、ネジ切り加工の習得は「失敗→原因分析→改善」の繰り返しです。最初から完璧にできる人はいません。大切なのは、失敗の原因を正しく理解し、次の加工に活かすことです。
