「冷却ラジエーターの仕様書に18kWと書いてある。これって何？ BTUって何の単位？」
機械設計の現場に入ったばかりの頃、私自身もまったく同じ疑問を持ちました。上司から「ラジエーターを選定しておいて」と言われても、何から手をつければいいかさっぱりわからない。仕様書を広げても、kWだのBTU/hだのという数字が並ぶだけで、頭が真っ白になった経験があります。
この記事では、機械設計20年以上の経験をもつ私が、熱交換器の「kW」「BTU」の意味を基礎からわかりやすく解説します。計算式の使い方から実際の機器選定の流れまで、現場で即使える知識をお伝えします。
そもそも「熱交換器」とは何をする機械なのか

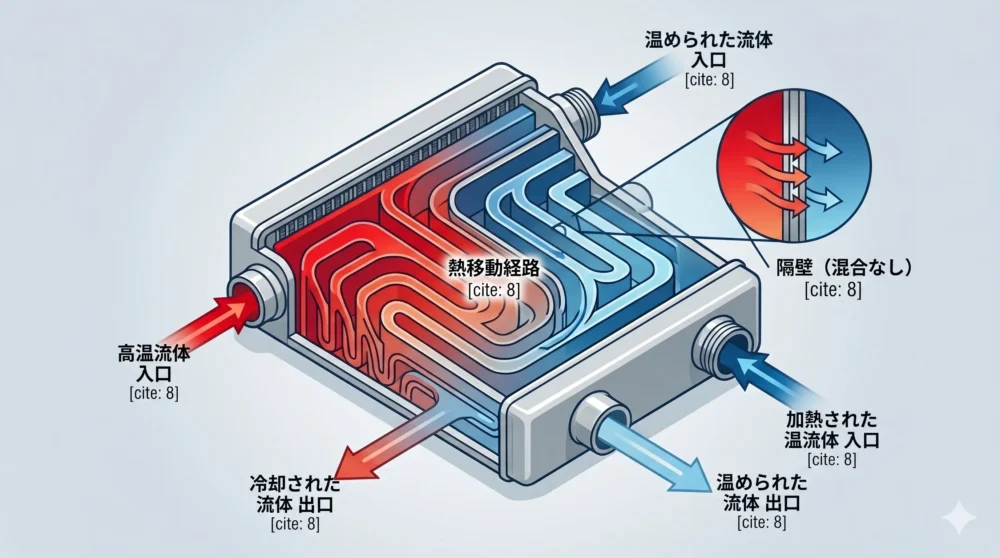

熱交換器（Heat Exchanger）とは、温度の異なる2つの流体の間で熱をやり取りする装置のことです。自動車のラジエーター、エアコンのコンデンサ・エバポレーター、工場の冷却塔など、私たちの身の回りの至るところに存在しています。
機械設計では主に次のような用途で使います：油圧ユニットの冷却、コンプレッサーのアフタークーラー、電気制御盤の冷却、プラントの各種プロセス流体の加熱・冷却など、産業機械の設計では必ず登場するコンポーネントです。
熱交換器を正しく選定するためには、まず「熱量」という概念を理解しなければなりません。
問題の本質：「熱量の単位」が整理できていない
仕様書を見て混乱する最大の原因は、熱量の単位が複数存在し、それぞれの換算関係が頭に入っていないことです。

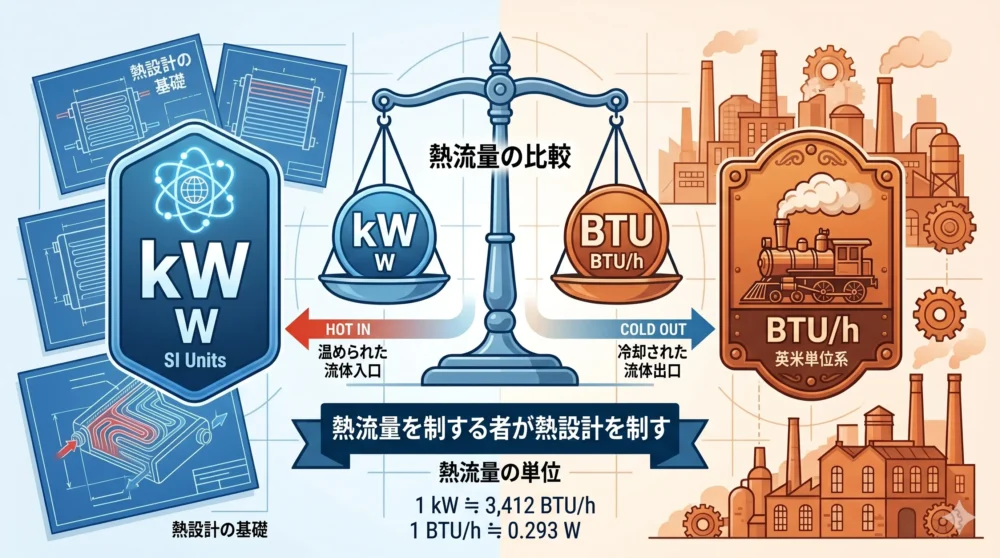

熱量を表す単位には大きく2系統あります。SI単位系（国際単位系）ではW（ワット）・kW（キロワット）・J（ジュール）を使い、英米単位系ではBTU（British Thermal Unit）・BTU/h（毎時BTU）を使います。この2つが混在しているから混乱が生まれるのです。日本のメーカーはkWを使うことが多いですが、アメリカや欧州系メーカーの製品はBTU/hで表記されることがよくあります。輸入機械を扱う現場では特に注意が必要です。
混乱を生む3つの原因
原因① 「kW」が「電力」と「熱量」の両方に使われる
kW（キロワット）という単位は、電力の単位としておなじみです。「このモーターは3.7kW」という使い方ですね。しかし熱交換器の仕様書では、kWは「単位時間あたりに移動できる熱量（熱流量）」を意味します。
具体的には、「熱交換能力18kW」とは「1秒間に18,000ジュールの熱を移動させられる」という意味です。電力の18kWとは意味合いが違うように感じるかもしれませんが、実は数学的には同じ次元（J/s）なので換算は不要です。私自身も新人の頃、「18kWのラジエーター」と聞いて「電気で動くの？」と勘違いしたことがあります。熱交換器のkWは「電力消費量」ではなく「熱を移動させる能力」だと覚えてください。
原因② BTUという単位の感覚がつかめない
BTU（British Thermal Unit：英国熱量単位）とは、1ポンド（約453g）の水を1°F（約0.56℃）温めるのに必要な熱量です。日本人には直感的にわかりにくい単位ですが、換算式を覚えれば怖くありません。
主な換算式は次の通りです：
・1 BTU ≒ 1,055 J（ジュール）
・1 BTU/h ≒ 0.293 W（ワット）
・1 kW ≒ 3,412 BTU/h
例えば「18,000 BTU/h」のエアコンは、18,000 × 0.293 ≒ 約5.3kWの能力です。日本の家庭用エアコンで「6畳用2.2kW」などと表示されているのと同じ意味です。
原因③ 熱設計の「全体像」が見えていない
熱交換器を選ぶには、単に「何kWが必要か」だけではなく、冷やしたい機器の発熱量・冷却媒体の種類と流量・入口出口の温度差・環境温度と設置スペースという全体像を把握する必要があります。
この全体像を見ずに「とりあえずkWの大きいやつ」を選ぶと、過剰スペックや設置スペース不足という問題が起きます。私も若い頃に「大きければ問題ない」と思って、スペース的に入らない熱交換器を発注してしまい、上司に怒られた苦い経験があります。設計とはいつも「ちょうどいい」を追求することです。

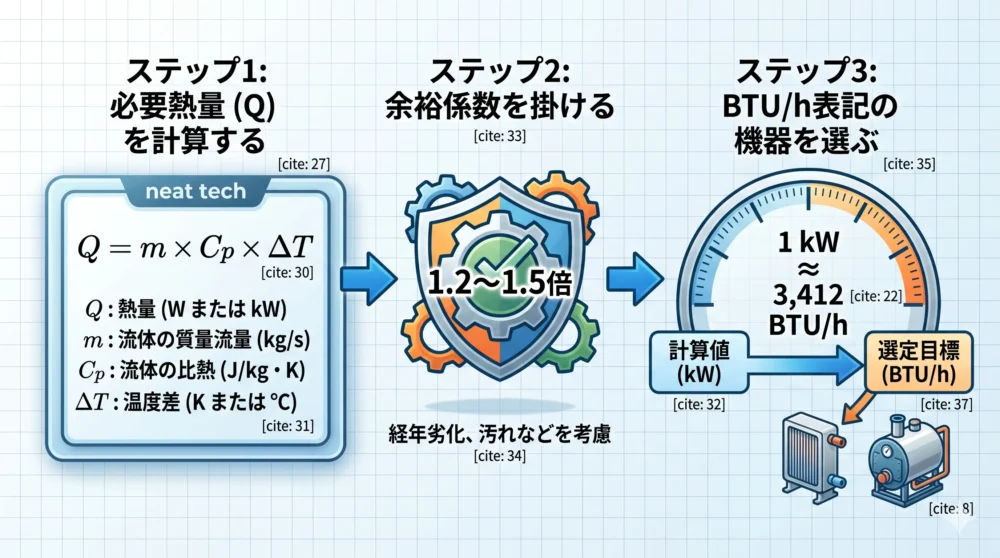

解決方法：熱交換器選定の基本ステップ
ステップ1：必要熱量（Q）を計算する
まず冷却対象の発熱量を計算します。基本式は次の通りです。
Q = m × Cp × ΔT
Q：熱量（W または kW）、m：流体の質量流量（kg/s）、Cp：流体の比熱（J/kg・K）※水は約4,186 J/kg・K、ΔT：温度差（K または ℃）
例えば、毎分10リットルの水を60℃から40℃に冷やしたい場合、m = 10 L/min = 0.167 kg/s、Cp = 4,186 J/kg・K、ΔT = 60 – 40 = 20 K として計算すると、Q = 0.167 × 4,186 × 20 ≒ 14,000 W = 14 kW となります。この計算で「14kW以上の熱交換能力が必要」とわかります。
ステップ2：余裕係数を掛ける
実際の設計では計算値の1.2〜1.5倍の余裕を見ます。なぜなら、経年劣化・汚れ（ファウリング）・環境温度の変動などにより、カタログ値通りの性能が出ないことが多いからです。先ほどの例なら、14 kW × 1.3 ≒ 18 kW以上の機器を選定します。これが仕様書の「18kW」という数字の意味です。
ステップ3：BTU/h表記の機器を換算して選ぶ
必要熱量が18kWとわかったら、BTU/h表記の製品を選ぶ際は次の換算を使います。
18 kW × 3,412 ≒ 61,416 BTU/h
したがって、60,000〜65,000 BTU/h以上の製品を選べばOKです。

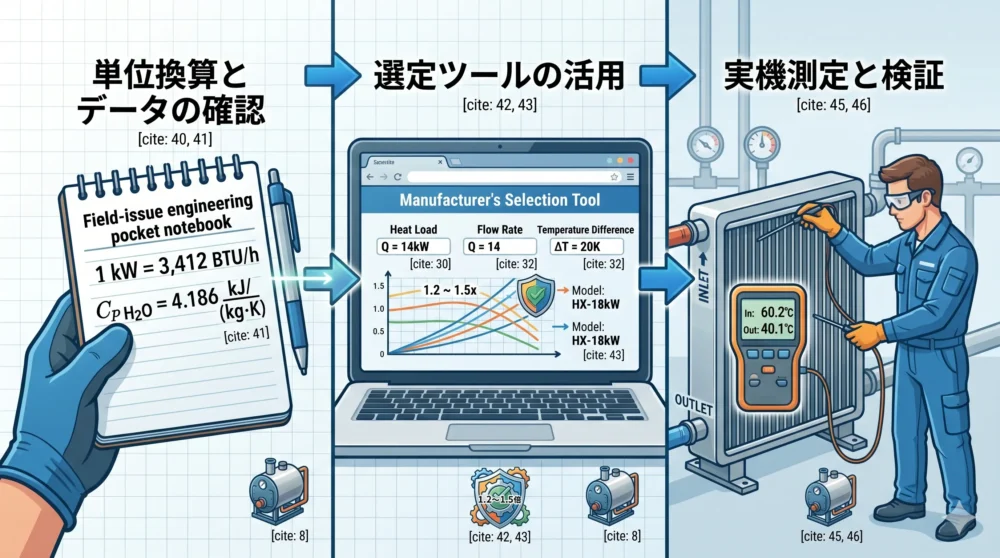

具体的なアクション：現場で即実践できる3つのこと
アクション① 単位換算カードを手元に置く
次の換算表をA4用紙にまとめて、設計デスクに貼っておきましょう。「1 kW = 3,412 BTU/h = 860 kcal/h」「水の比熱 Cp = 4.186 kJ/(kg・K)」「空気の比熱 Cp = 1.006 kJ/(kg・K)」——この数字を覚えるだけで、現場のほとんどの熱計算に対応できます。私は新人の頃からこの換算表を手帳に書いていました。
アクション② メーカーの選定ツールを使いこなす
大手熱交換器メーカー（アルファラバル、日阪製作所、ヤマト産業など）は、Webサイトに無料の選定ツールを公開しています。必要熱量・流体・温度条件を入力するだけで適合機種を提案してくれます。ただし、ツールに頼りすぎず、必ず自分でも概算計算して数字の妥当性を確認してください。以前、流量の単位をL/minとL/hで混同して入力し、10倍違う機器を選んでしまいそうになったことがあります。
アクション③ 実機の温度を実測して感覚を磨く
机上の計算だけでなく、実際に稼働している熱交換器の入口・出口温度を温度計で測定し、計算値と比べる習慣をつけましょう。私自身も若手の頃、先輩に連れられて夏場の機械室で油圧ユニットのラジエーター前後の温度を実測したことがあります。計算では「10℃下がるはず」だったのに実測では「6℃しか下がっていない」というケースがありました。原因はラジエーターフィンの目詰まりでした。この経験が「余裕係数はケチるな」という私の設計哲学の原点になっています。

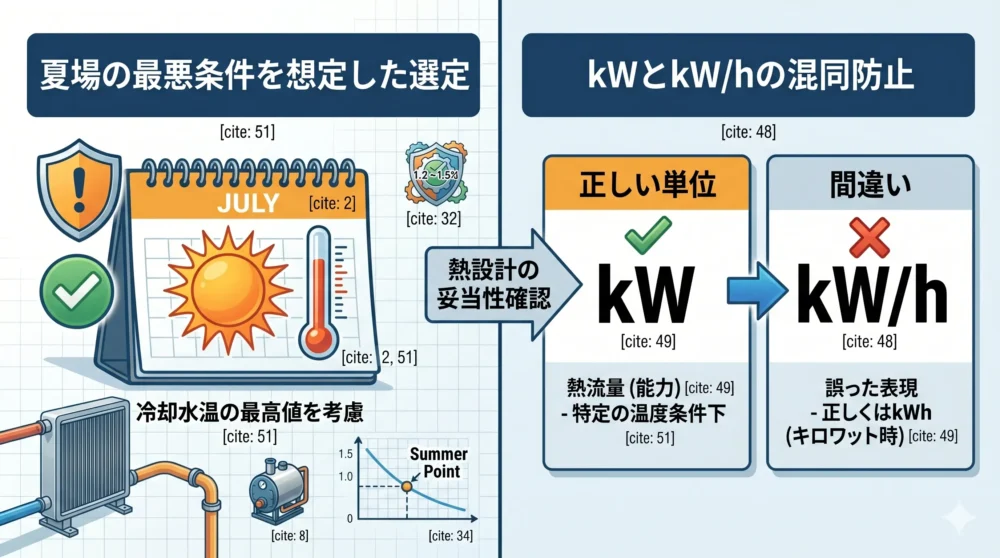

よくある間違いと注意点
間違い① kWとkWhを混同する
「kW/h（キロワット毎時）」という表現を使う方がいますが、これは誤りです。正しくはkWh（キロワット時）です。kW（仕事率・熱流量）とkWh（電力量・熱量の積算値）は別物です。熱交換器の能力はkW（瞬間的な熱流量）で表します。
間違い② 冷却水の温度条件を無視する
熱交換器のカタログに書かれているkW値は、特定の冷却水温度条件での値です。例えば「冷却水入口20℃」という条件での18kWが、夏場に冷却水温度が30℃になると能力が大幅に低下します。設計時は必ず最悪条件（夏場の最高水温）で選定しましょう。
まとめ：単位を制する者が熱設計を制す
今回のポイントを整理します。熱交換器のkWは「熱を移動させる能力（熱流量）」を表します。BTU/hはkWに換算でき（1kW ≒ 3,412 BTU/h）、必要熱量はQ = m × Cp × ΔTで計算できます。計算値の1.2〜1.5倍の余裕を見て機器選定し、実測値で計算を検証する習慣が設計者を成長させます。
熱交換器の選定は、最初は難しく感じますが、基本式と単位換算を押さえれば誰でもできます。大切なのは「なぜこの数字なのか」を理解して選ぶこと。カタログの数字を鵜呑みにせず、自分の手で計算することが、本物の設計力を育てます。
